Меры при неисправностях электрооборудования машины Беларус МЛПТ-344

Меры при неисправностях электрооборудования машины Беларус МЛПТ-344

Для контроля состояния и выявления неисправностей системы питания бортовой сети предназначен вольтметр 18 (рисунок 1.16). При попадании стрелки вольтметра в нерабочую зону необходимо выявить и устранить неис-правность в соответствии с таблицей 3.3.

Таблица 3.3 – Неисправности системы питания бортовой сети

Состояние вольтметра	Причина	Метод устранения
Стрелка вольтметра находит-ся в красной зоне 10-12 В при работающем двигателе	Неисправен генератор	Проверить цепь возбуждения, при необходимости восстановить. Про-верить выпрямительный блок. Про-верить статор, если обнаружено за-мыкание обмотки на «Массу» или межвитковое замыкание в обмотке статора, его необходимо заменить
Стрелка вольтметра находит-ся в красной зоне 10-12 В при неработающем двигателе	Значительный разряд или неисправность ак-кумуляторных батарей	Провести ТО, при необходимости, заменить АКБ (4.2.9.1)
Стрелка вольтметра находит-ся в желтой зоне 12-13,2 В при работающем двигателе	Пробуксовка ремня генератора	Отрегулировать натяжение привод-ного ремня (4.2.1.22)
	Неисправен генератор	См. неисправности генератора (таб-лица 3.1)
Стрелка вольтметра находит-ся в красной зоне 15,2-16 В при работающем двигателе (перезарядка АКБ)	Неисправен генератор	См. неисправности генератора (таб-лица 3.1)

При отказе одного или нескольких электроприборов необходимо:

проверить и, при необходимости, заменить соответствующий предохра-нитель. Место расположения предохранителей и защищаемые электрические цепи приведены на рисунке 3.13 и таблице 3.4 соответственно. Необходимо также использовать соответствующую схему электрическую принципиальную (2.12);

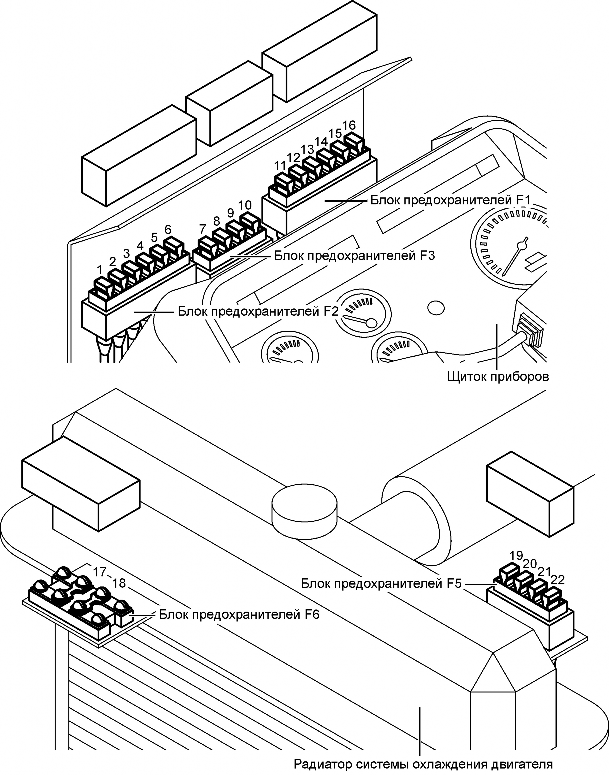

Рисунок 3.13 – Предохранители

-117

Таблица 3.4 – Предохранители

Номера пози-ций на ри-сунке 3.13	Защищаемая электрическая цепь	Номиналь-ная сила тока, А	Обозначение на схеме электрической прин-ципиальной
1	Передние рабочие фары 1, 14 (рисунок 1.7)	15	FU2.1
2	Фонари стоп-сигнала и заднего хода	7,5	FU2.2
3	Задняя левая 9 (рисунок 1.7) и боковые левые 10, 11 рабочие фары	15	FU2.3
4	Указатели поворота в режиме аварийной сигнализации	15	FU2.4
5	Звуковой сигнал, стеклоомыватель, габаритные фонари, фонарь освещения номерного знака, подсветка приборов	15	FU2.5
6	Электрооборудование гидросистемы и манипулятора	15	FU2.6
7	Резервный	25	FU3.1
8	Боковые правые 4, 5 и задняя правая 6 (рисунок 1.7) рабочие фары	15	FU3.2
9	Задние рабочие фары 7, 8 (рисунок 1.7), управление БД и ЗМ	15	FU3.3
10	Электрооборудование кондиционера	25	FU3.4
11	Указатели поворота, цепи управления и сигнализации стояночного тормоза ЗМ, гидросистемы и манипулятора	7,5	FU1.1
12	Приборы, блоки контрольных ламп, це-пи управления звуковым сигналом, сиг-налом заднего хода, сигнализации включения стояночного тормоза ПМ	7,5	FU1.2
13	Стеклоочистители, плафоны кабины	7,5	FU1.3
14	Таймер отопителя	5	FU1.4
15	Дорожные фары, подсветка таймера отопителя	15	FU1.5
16	Отопитель	20	FU1.6
17	Цепи управления переключателем АКБ, питание боковых рабочих фар	60	FU6.1
18	Свечи накаливания двигателя	60	FU6.2
19	Резервный	25	FU5.4
20	Боковые правые рабочие фары 2, 3 (рисунок 1.7)	15	FU5.3
21	Боковые левые рабочие фары 12, 13 (рисунок 1.7)	15	FU5.2
22	Резервный	25	FU5.1

проверить исправность и, при необходимости, заменить датчик (при наличии);
проверить исправность и, при необходимости, заменить электроприбор;
последовательно проверить исправность и, при необходимости, заме-нить остальные элементы электрической цепи;
проверить целостность проводки электрической цепи и мест соединений, найти разрыв электрической цепи и восстановить, обеспечив изоляцию соединения.
