Электрические плавкие предохранители трактора Беларус 1025.5

1. Общие сведения

   Электрические плавкие предохранители предназначены для защиты от перегру-зок и короткого замыкания электрических цепей.

   ПРЕДОСТЕРЕЖЕНИЕ: ЧТОБЫ ИЗБЕЖАТЬ ОБГОРАНИЯ ЭЛЕКТРОПРОВОДКИ ТРАКТОРА, НИКОГДА НЕ ПРИМЕНЯЙТЕ ПРЕДОХРАНИТЕЛИ БОЛЕЕ ВЫСОКОГО НО-МИНАЛА ПО СИЛЕ ТОКА, ЧЕМ УКАЗАНО В НСТОЯЩЕМ РАЗДЕЛЕ. ЕСЛИ ПРЕДОХРА-НИТЕЛЬ ЧАСТО СГОРАЕТ, УСТАНОВИТЕ ПРИЧИНУ И УСТРАНИТЕ НЕИСПРАВНОСТЬ!

2. Предохранители электрооборудования



   В щитке приборов смонтированы три блока плавких предохранителей электрических цепей. Для доступа к плавким предохранителям отверните два винта 2 (рисунок 2.20.1) и от-кройте крышку щитка приборов 1.




   1 – крышка щитка приборов; 2 – винт.



   Рисунок 2.20.1 – Расположение блоков предохранителей в щитке приборов Предохранители, расположенные в щитке приборов, представлены на рисунке 2.20.2.




   Номер по рисунку 2.20.2	Номиналь-ный ток	Наименование защищаемой цепи
   Правый блок предохранителей
   2.1	15А	Питание прерывателя указатель поворотов, питание контроллера СН
   2.2	7,5 А	Контрольно-измерительные приборы, блок контрольных ламп, датчики скорости, датчик топлива, катушка реле подогревателя топливного фильтра, аварийная звуковая сигнализация (зуммер)
   2.3	7,5А	Ближний свет правой дорожной фары
   2.4	7,5 А	Ближний свет левой дорожной фары
   2.5	15А	Габаритные огни правого борта, клемма (5) розетки прицепа, ос-вещение приборов
   2.6	7,5	Габаритные огни левого борта, клемма (7) розетки прицепа, осве-щение номерного знака
   Центральный блок предохранителей
   3.1	25 А	Питание вентилятора-отопителя или кондиционера
   3.2	25 А	Питание приборов, бокового пульта до запуска двигателя, питание на предохранитель 2.1, питание потребителей выключателя стар-тера и приборов
   3.3	25 А	Питание центрального переключателя света, ЭСУ ПВМ и АБД (по- сле запуска двигателя), управление вентилятором-отопителем
   3.4	25 А	Передние рабочие фары, маяк сигнальный, фары рабочие на поручнях
   Левый блок предохранителей
   4.1	25 А	Дальний свет дорожных фар, сигнальная лампа включения даль-него света фар
   4.2	15 А	Звуковой сигнал
   4.3	25 А	Передний и задний стеклоочистители, стеклоомыватель
   4.4	15 А	Аварийная световая сигнализация
   4.5	15 А	Фонари автопоезда, задние рабочие фары, плафон освещения кабины
   4.6	15 А	Стоп-сигнальные огни, клемма (6) и клемма (8) розетки прицепа

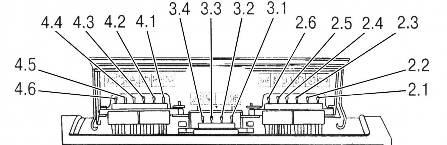

   Рисунок 2.20.2 – Размещение предохранителей в щитке приборов Таблица 2.5 – Назначение предохранителей щитка приборов

   Кроме предохранителей, расположенных в щитке приборов и показанных на рисунке 2.20.2 в бортовой сети трактора «БЕЛАРУС-1025.5 слева на кронштейне 2 (рисунок 2.20.3) корпуса маслобака ГНС установлен дополнительный блок предо-хранителей 1, предназначенный для защиты силовых цепей электрооборудования.

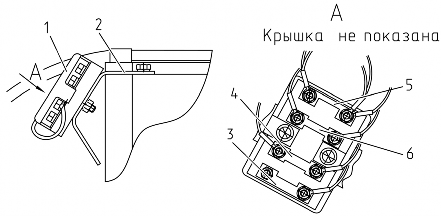

   1 – блок предохранителей, 2 – кронштейн; 3 – предохранитель на 80А (пита-ние бортовой сети до запуска, зарядка АКБ, плюс на контакты реле стартера, пита-ние подогревателя топливного фильтра); 4 – предохранитель на 80А (питание све-чей накаливания); 5 – предохранитель на 60А (питание щитка приборов); 6 – предо-хранитель на 60А (питание щитка приборов).

   Рисунок 2.20.3 – Предохранители, расположенные на корпусе маслобака ГНС Место расположения предохранителя дистанционного выключателя батарей и

   питание автомагнитолы показано на рисунке 2.20.6. Кроме того, в цепи дистанцион-

   ного выключателя батарей установлен подвесной предохранитель номиналом 25А.

3. Предохранители электронных систем управления БД и ПВМ

   Для доступа к плавким предохранителям электронных систем управления БД и ПВМ отвернити винты 3 (рисунок 2.20.4) на крышке 2 бокового пульта 1 и откройте крышку.



   1 – боковой пульт; 2 – крышка; 3 – винт. Рисунок 2.20.4 – Доступ к предохранителям ЭСУ

   Предохранители электронных систем управления БД, ПВМ представлены на рисунке 2.20.5.



   1. – предохранитель цепи управления приводом ПВМ номиналом 7,5 А;

   2. – предохранитель цепи управления БД заднего моста номиналом 7,5 А. Рисунок 2.20.5 – Предохранители ЭСУ БД и ПВМ

4. Предохранители электронной системы управления двигателем

Место установки предохранителей ЭСУД 2 и 4 в блоке предохранителей 3 по-казано на рисунке 2.20.6 (блок предохранителей 3 расположен над АКБ 1).

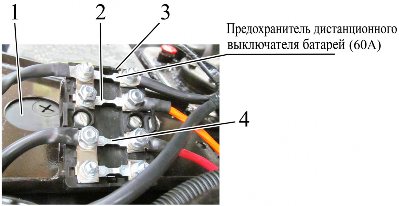

1 – АКБ; 2 – предохранитель постоянного питания ЭСУД (при любом положе-нии выключателя АКБ) номиналом 60А; 3 – блок предохранителей; 4 – предохрани-тель питания ЭСУД при включенном положении выключателя АКБ (номиналом 80А).

Рисунок 2.20.6 – Место установки предохранителя питания ЭСУД

Остальные предохранители ЭСУ двигателя установлены в БКЗ.

Блок коммутации и защиты (БКЗ) серии 1000 SCR предназначен для распре-деления силового питания на электронные системы управления трактора и защиты их электрических цепей от короткого замыкания и превышения токовой нагрузки.

Место установки БКЗ – в задней части кабины, в специальном отсеке за си-деньем водителя, как показано на рисунке 2.20.7.

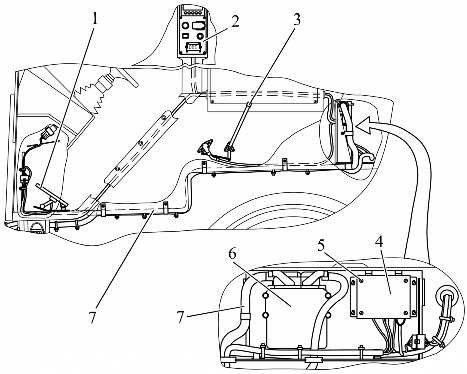

1 – электронная ножная педаль управления подачей топлива; 2 – панель сис-темы управления двигателем; 3 – электронная рукоятка управления подачей топли-ва; 4 – блок коммутациии защиты; 5 – винт; 6 – электронный блок управления двига-телем 7 – жгуты соединительные.

Рисунок 2.20.7 – Расположение элементов ЭСУД в кабине

Для доступа к БКЗ необходимо отвернуть четыре болта и открыть крышку спе-циального отсека. Далее, для доступа к реле и предохранителям БКЗ необходимо на БКЗ отвернуть четыре винта 5 (рисунок 2.20.7) и снять железную крышку.

В состав блока входят десять электрических предохранителей 1 (рисунок 2.20.8) (F1…F10), семь электромагнитных реле 4 (K1…K7), коммутирующих силовое питание для потребителей. Установленные на лицевой панели рядом с каждым пре-дохранителем сигнальные светодиоды красного цвета 5 предназначены для индика-ции перегорания соответствующего электрического предохранителя. Кроме того, ус-тановлены сигнальные светодиоды желтого цвета 2 и 3. Светодиод 2 осуществляет индикацию наличия постоянного питания БКЗ, независимо от положения выключа-теля АКБ. Светодиод 3 осуществляет индикацию наличия питания, поступающего на БКЗ только при включенном положении выключателя АКБ.

Схема размещения предохранителей, реле и остальных элементов в БКЗ при-ведена на рисунке 2.20.8.

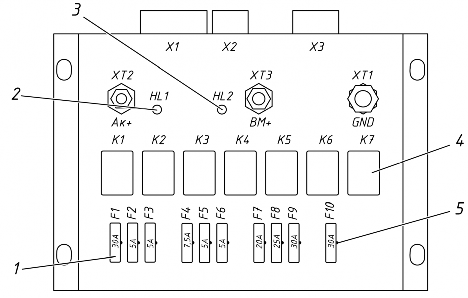

1 – электрический предохранитель; 2, 3 – сигнальный светодиод желтого цве-та; 4 – электромагнитное реле; 5 – сигнальный светодиод красного цвета.

Рисунок 2.20.8 – Блок коммутации и защиты

Информация о назначении и номиналах предохранителей и о назначении ре-ле приведен в таблицах 2.6 и 2.7, соответственно.

Электрическое подключение жгутов электронных систем управления к разъемам Х1…Х3 (рисунок 2.20.8) и выводам ХT1…ХТ3 блока коммутации и защиты осуществляется в соответствии с таблицей 2.8.

Таблица 2.6 – Назначение предохранителей БКЗ

Таблица 2.7 – Назначение реле в БКЗ

Таблица 2.8 – Подключение жгутов к БКЗ
