Подвижные водолазные комплексы
Подводные аппараты типа «Тоурс»
Подводные аппараты типа «Тоурс» спроектированы
фирмой «Машиненбау Габлер» (ФРГ) в основном для работы на подводных
трубопроводах и кабелях. Всего в серию входят четыре аппарата по два
J3CD 76 и DCD 80, незначительно отличающиеся по своему устройству и
предназначенные для работ на глубинах 300 или 500 м. В 1978 г. строили
аппараты DCD 76/300 и DCD 80/300 с рабочей глубиной 300 м.
Особенностью этих аппаратов является наличие дизель-электрической
установки для надводного хода, а также расположение поворотных и
вертикальной плоскости гребных винтов по бортам аппарата.
Не останавливаясь на мелких отличиях аппаратов различных модификаций,
опишем их устройство в общем виде. Аппарат рассматриваемого типа (рис.
8.8) имеет легкий корпус, в котором размещены два отсека цилиндрической
формы со
сферическими доньями. Носовой отсек большего
размера является отсеком управления, в котором размещены
дизель-элек-трическая установка, гребные электродвигатели,
аккумуляторная батарея и приборы управления и связи.
Водолазный отсек меньшего размера соединен с отсеком управления
небольшой шлюзовой камерой, в которой человек может располагаться только
сидя согнувшись. Как и у других аппаратов, водолазный отсек имеет
водолазную шахту с люком для выхода водолазов в воду.
Запасы газов у аппаратов, погружающихся на 300 м,
составляют: гелий — 3 баллона по 250 л, кислород — 2 баллона по 110 л и
газовая смесь — 4 баллона по 50 л, во всех баллонах газы находятся под
давлением 29,42 МПа (300 кгс/см2). Имеющаяся у аппаратов установка
газоснабжения работающих в воде водолазов рассчитана на 800 чел./мин при
предельной глубине 300 м. Регенерационная система, производящая очистку
атмосферы аппарата от углекислого газа, рассчитана на 7 сут непрерывной
работы.
Аппараты данного типа благодаря наличию дизель-электрической установки
преодолевают в надводном положении до 400 миль (по запасам горючего) и
поэтому способны самостоятельно вести работы в прибрежных районах.

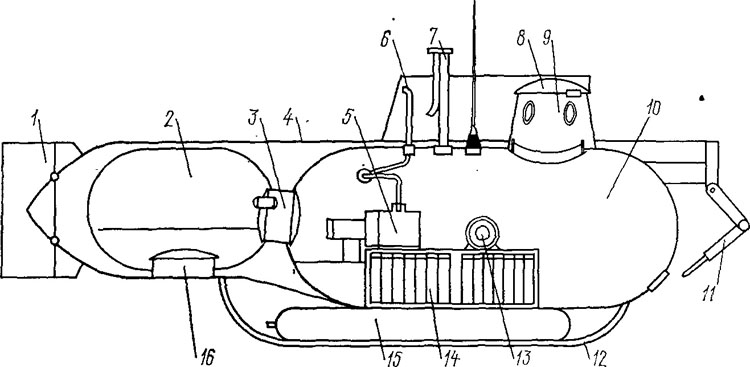

Рис. 8.8. Подводный автономный аппарат типа «Тоурс»:
1 — вертикальный руль; 2 — водолазный отсек; 3— шлюзовая камера; 4—
легкий корпус; 5 — дизель-генератор; 6 — выхлопная труба; 7 — воздушная
шахта; 8 — входной люк; 9 — рубка; 10 — отсек управления; —манипулятор;
12 — полоз; 13— гребной электродвигатель; 14 — аккумуляторная батарея;
15 — контейнер с баллонами; 16 — выходной люк.
