Подвижные водолазные комплексы

Подводный аппарат «Дип Дайвер»

Подводный аппарат «Дип Дайвер» был одним из первых аппаратов, сконструированных для выхода водолазов в воду американским исследователем Э. Линком. Он был построен в 1968 г. фирмой «Перри оушнграфикс» (США) [18].

Прочный корпус аппарата (рис. 8.6) сделан в форме цилиндра с полусферическими конечными переборками и рассчитан на погружение на глубины до 420 м (фактически аппарат погружался с людьми на глубину 380 м). Длина аппарата 7,1 м, масса 8,5 т. Корпус разделен на два отсека: носовой для размещения двух операторов и средств управления и водолазный для двух водолазов.

Аппарат имеет поворотный кормовой двигатель и носовое подруливающее устройство с винтом, работающим в направлении, перпендикулярном диаметральной плоскости.

Водолазный отсек оборудован тремя люками: внутренним для входа из носо'вого отсека, выходным с шахтой снизу для выхода водолазов в воду и бортовым для входа в отсек при нахождении аппарата на борту обеспечивающего судна. В верхней части отсек имеет шлюз для передачи в него различных предметов.

Источником энергии являются аккумуляторные батареи емкостью 22 кВт-ч, размещенные под корпусом аппарата в сбрасываемом контейнере.


Запасы гелиокислородной смеси и кислорода в баллонах размещены в кормовой части легкого корпуса, а сжатого воздуха — в сбрасываемых баллонах под корпусом аппарата по обе стороны контейнера с аккумуляторными батареями.

Не останавливаясь на описании других устройств и деталей аппарата, который в общем сходен с ранее описанными, следует указать, что он рассчитывался на самостоятельную эксплуатацию без использования судовых водолазных комплексов для кратковременных выходов водолазов в воду.

Запасы газов и газовых смесей для системы жизнеобеспечения делают аппарат автономным в течение 48 ч, что с прохождением водолазами декомпрессии в водолазном отсеке позволяет проводить выходы в воду на глубинах до 220—230 м (с учетом необходимости оставления небольшого запаса для аварийных случаев).

Таким образом, аппарат имеет ограниченные возможности в производстве водолазных работ. Его описание приведено нами из тех соображений, что он является единственным аппаратом подобного типа, из которого было произведено несколько десятков выходов водолазов в воду на различных глубинах. Наибольшая глубина, на которой проводился выход водолазов в воду, была 210,3 м. Рассчитывался этот выход на 15 мин с последующей декомпрессией в течение 31 ч 30 мин.

При проведении эксперимента произошла небольшая задержка во всплытии аппарата после того, как водолазы вернулись в водолазный отсек и закрыли выходной люк. Задержка аппарата на грунте не позволила из-за равенства внутреннего и внешнего давлений приступить к его немедленному снижению в отсеке, что предусмотрено условиями прохождения декомпрессии. К счастью, задержка произошла на время менее 5 мин, и водолазы благополучно прошли декомпрессию в аппарате с увеличением ее времени до 35 ч 15 мин.

Однако этот факт обратил внимание на чрезвычайную опасность выхода водолазов в воду на предельных глубинах, что ограничило использование подобных аппаратов и привело к тому, что современные аппараты рассчитывают на стыковку с судовыми водолазными комплексами после подъема на палубу обеспечивающего судна.

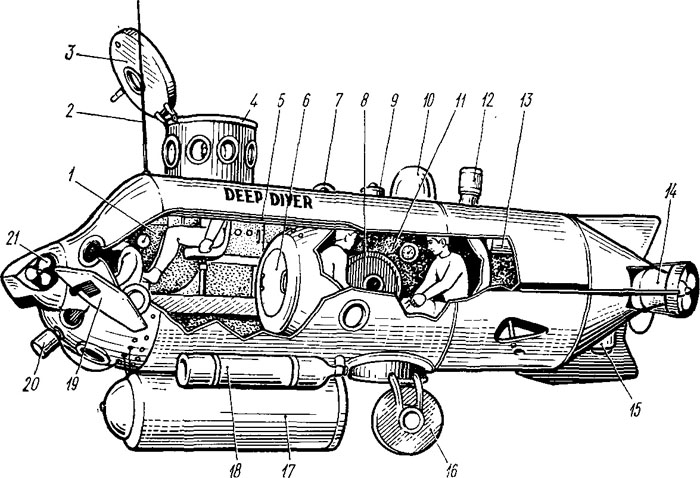

Рис. 8.6. Подводный аппарат «Днп Дайвер»:
1 — носовой отсек; 2 — антенна; 3 — входной люк; 4 — рубка; 5—балластная цистерна; 6— переходный люк; 7 — подъемный рым; 8 — внутренний выходной люк; 9 — шлюз водолазного отсека; 10— компасное отделение; —водолазный отсек; 12 — приемник-излучатель подводного телефона; 13 — баллоны с кислородом и гелио-кислородной смесью; 14 — поворотный кормовой двигатель; 15 — кормовой вертикальный двигатель; 16 — наружный выходной люк; 17 — контейнер с батареями; 18 — воздушный баллон; 19 — прозрачный горизонтальный руль; 20 — светильник; 21 — носовое подруливающее устройство.

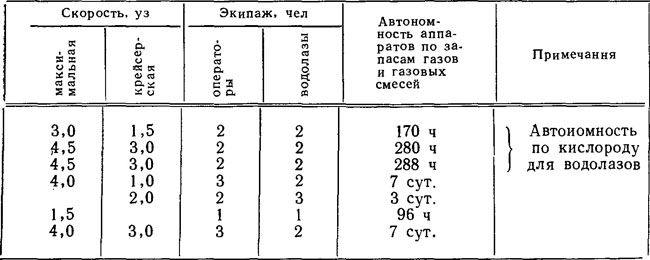

Таблица 8.1. Технические данные подводных аппаратов с водолазными отсеками
