Американское водолазное гелиокислородное снаряжение
Водолазная регенеративная коробка с инжектором (США)
Регенеративная коробка с инжектором (рис. 4.3)
предназначена для очистки газовой смеси от углекислого газа, выдыхаемого
водолазом. Коробка имеет корпус с перегородкой, присоединяемый гайками к
засасывающему и выпускному раструбам, установленным на корпусе шлема.
Коробка вмещает около 2,5 кг гранулированного регенеративного вещества,
поглощающего углекислый газ и выделяющего кислород.
Корпус инжектора имеет ввернутое в него сопло со штуцером для
присоединения шланга подачи газовой смеси и трубку Вентури, входящую в
корпус регенеративной коробки.
Газовая смесь подается по шлангу с подпором в 0,29— 0,39 МПа (3—4
кгс/см2) по отношению к окружающему давлению и, проходя через штуцер и
сопло, засасывает через раструб газовую смесь из внутреннего
пространства шлема, которая через трубку Вентури направляется в
регенеративную коробку. Смесь, проходя через регенеративное вещество в
коробке, очи-

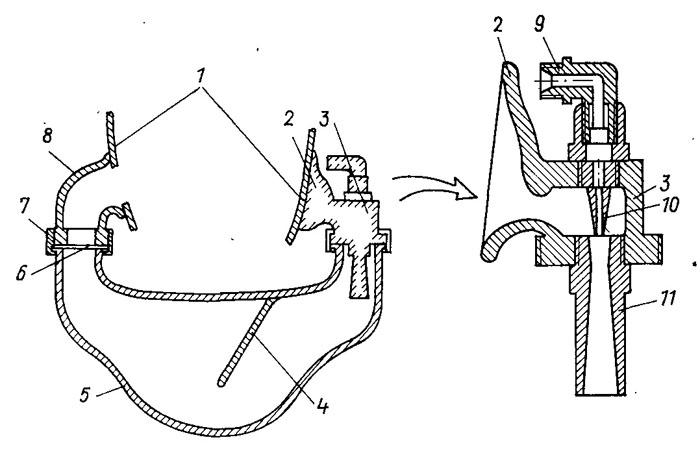

Рис. 4.3. Регенеративная коробка с инжектором:
1 —котелок шлема; 2 — засасывающий раструб; 3 — инжектор; 4 —
перегородка; 5 — корпус регенеративной коробки; 6 — фильтр; 7—гайка; 8 —
выпускной раструб; 9 — штуцер шланга; 10 — сопло; 11—трубка Вентури.
