Американское водолазное гелиокислородное снаряжение

Водолазный шлем с манишкой (США)

 У описываемого снаряжения шлем соединяется с манишкой не с помощью болтов, а винтовым

замком со стопором. Масса шлема с манишкой и присоединяемой к нему регенеративной коробкой составляет 42 кг.

Шлем (рис. 4.2) представляет собой медный котелок, имеющий четыре иллюминатора: передний, два боковых и верхний. Передний иллюминатор открывающийся, для чего он имеет петлю и закрепляющий барашек, остальные, иллюминаторы укреплены на резиновых прокладках постоянно.

В верхней части шлема в стакане установлен травящий клапан и подъемный рым. Спереди шлема имеется чашка, в которой изнутри устанавливают микрофон-телефон, выпускной вентиль, соединенный каналом с травящим клапаном, и стопор, фиксирующий шлем на манишке.

Сзади шлема, в верхней его части имеются штуцеры для шланга прямой подачи газовой смеси, телефонного кабеля и кабеля электрообогрева. Сзади же к шлему присоединена регенеративная коробка с корпусом инжектора.

К шлему с поверхности идут шланг подачи газовой смеси и два кабеля: телефонный и обогрева (последний не обязателен и на рисунке не показан). Крепятся они короткими пеньковыми кончиками к обушкам на манишке.

Газовая смесь в шлем в нормальных условиях подается через шланг к корпусу инжектора в количестве около 30 л/мин. В случаях отказа инжектора, а также при переходе на дыхание воздухом или кислородом при декомпрессии используется шланг прямой подачи, для чего открывается вентиль прямой подачи.

Манишка, накладываемая на плечи водолаза, имеет круглый фланец с винтовой нарезкой для присоединения шлема, по ее периметру приварено 12 болтов с барашками, которыми зажимается фланец водолазной рубахи.

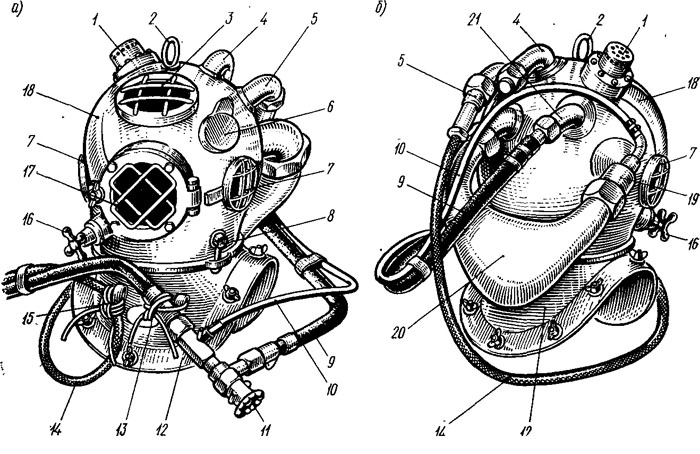

Рис. 4.2. Шлем американского гелиокислородного снаряжения: а — вид спереди; б—вид сзади; 1— стакан травящего клапана; 2 — подъемный рым; 3 — верхний иллюминатор; 4— ввод обогрева белья; 5— ввод телефонного кабеля; 5 — чашка для размещения телефон-микрофона; 7— боковые иллюминаторы; 8 — стопор замка; 9 — шланг прямой подачи; 10— шланг подачи к инжектору; 11 — вентиль прямой подачи; 12— манишка; 13 — крепление шланга; 14 — телефонный кабель; 15 — крепление телефонного кабеля; 16 — выпускной вентиль; 17 — передний иллюминатор; 18 — выпускной канал; 19 — корпус инжектора; 20 — регенеративная коробка; 21 — ввод телефонного кабеля-.
