Электровоз ЧС7. Назначение блок-контактов и контактов электрических аппаратов (1994 год)

Наименование аппарата

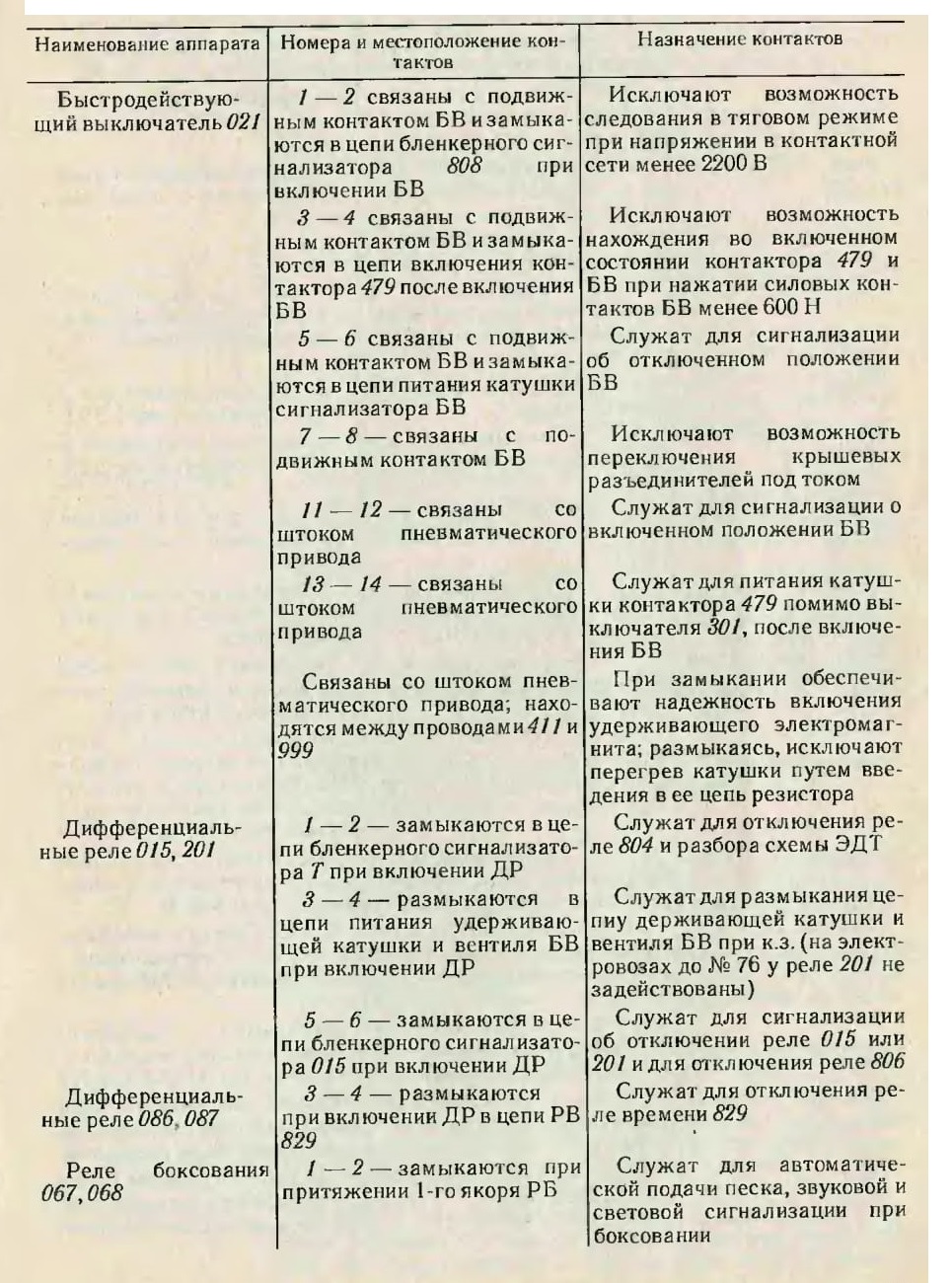

Быстродействующий выключатель 021

Дифференциальные реле 015, 201
Дифференциальные реле 086. 087

Реле боксования 067,068

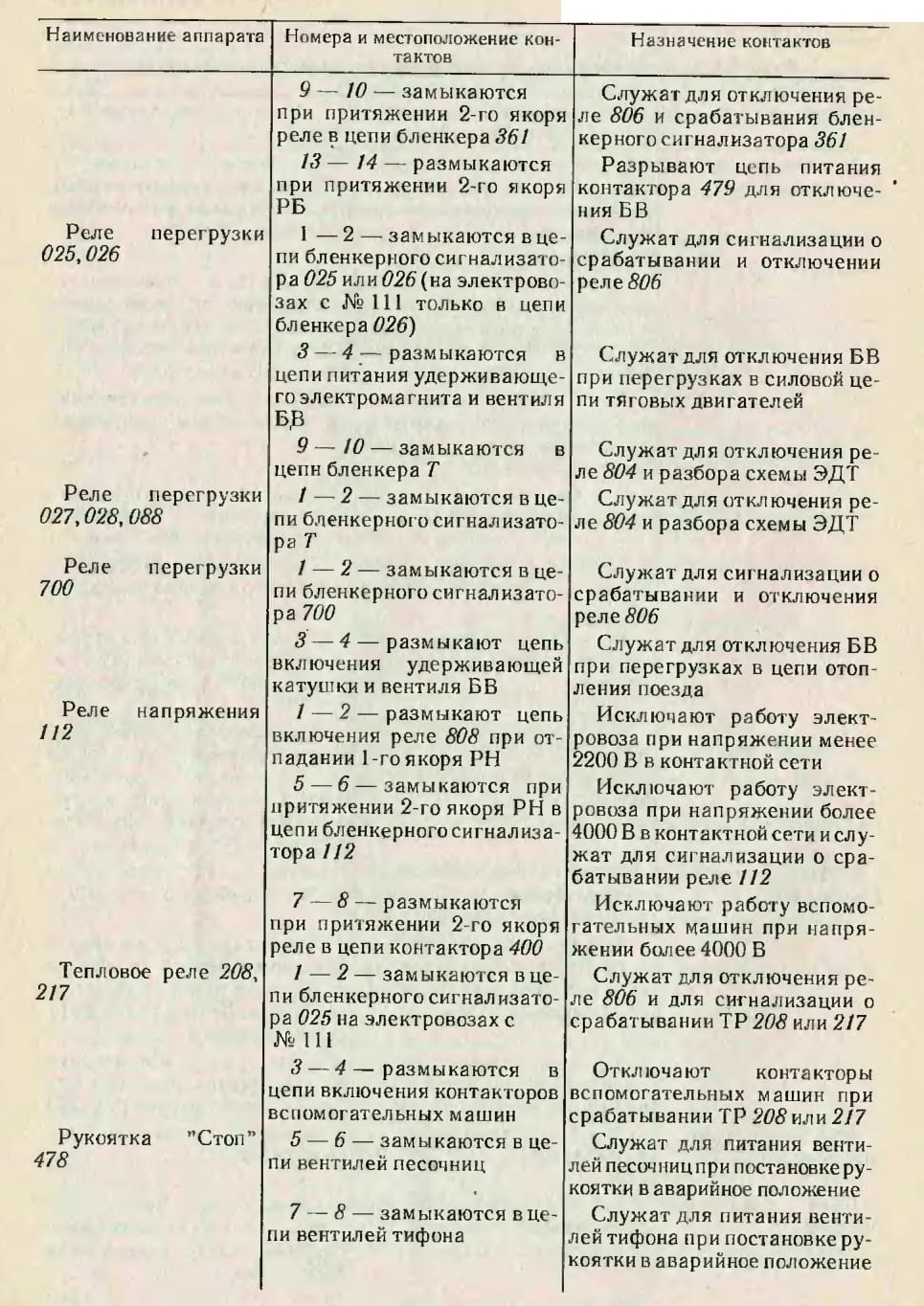

Реле перегрузки 025,026
Реле перегрузки 027,028, 088

Реле перегрузки 700
Реле напряжения 112
Тепловое реле 208, 217
Рукоятка "Стоп” 478

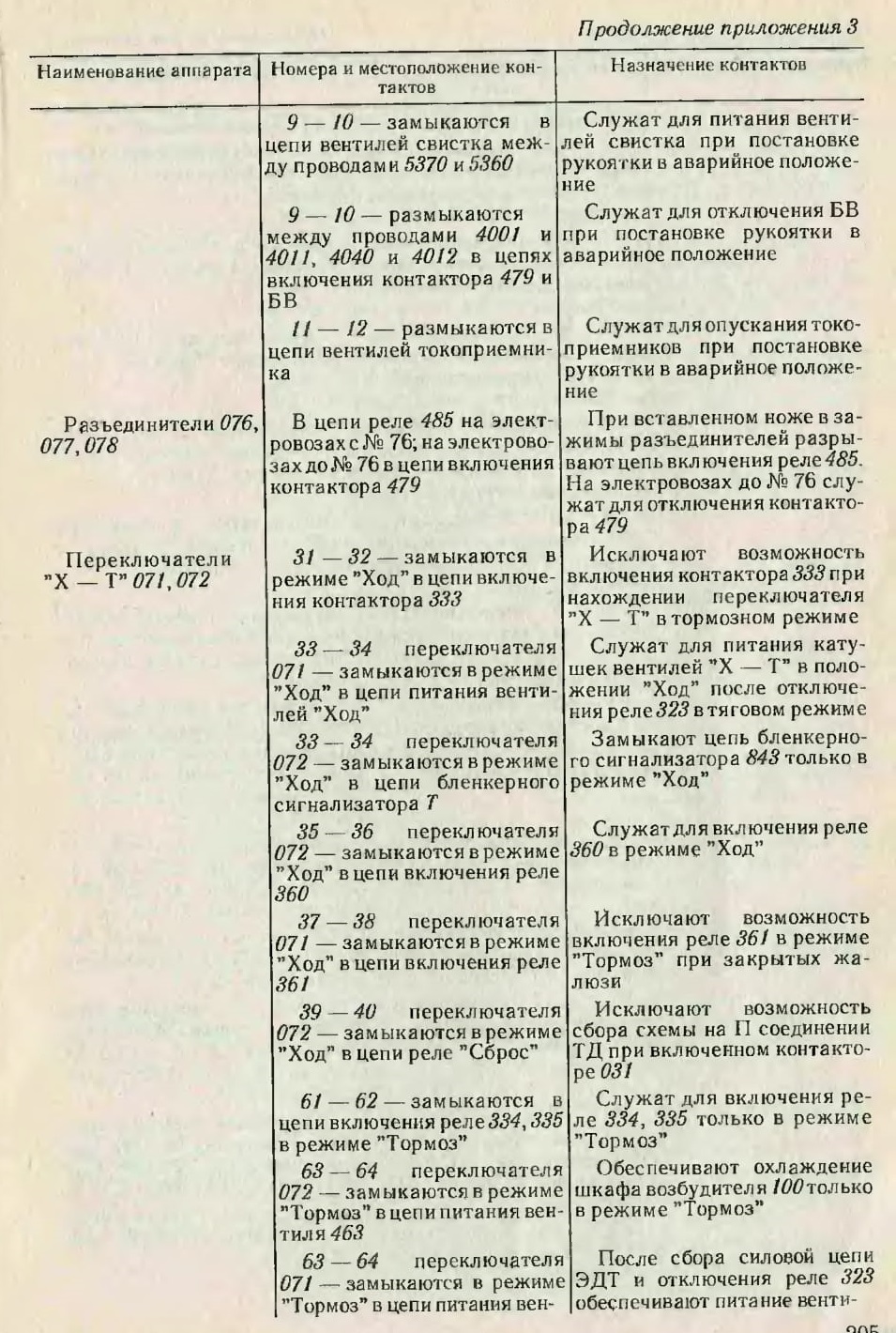

Разъедините л и 076, 077,07В

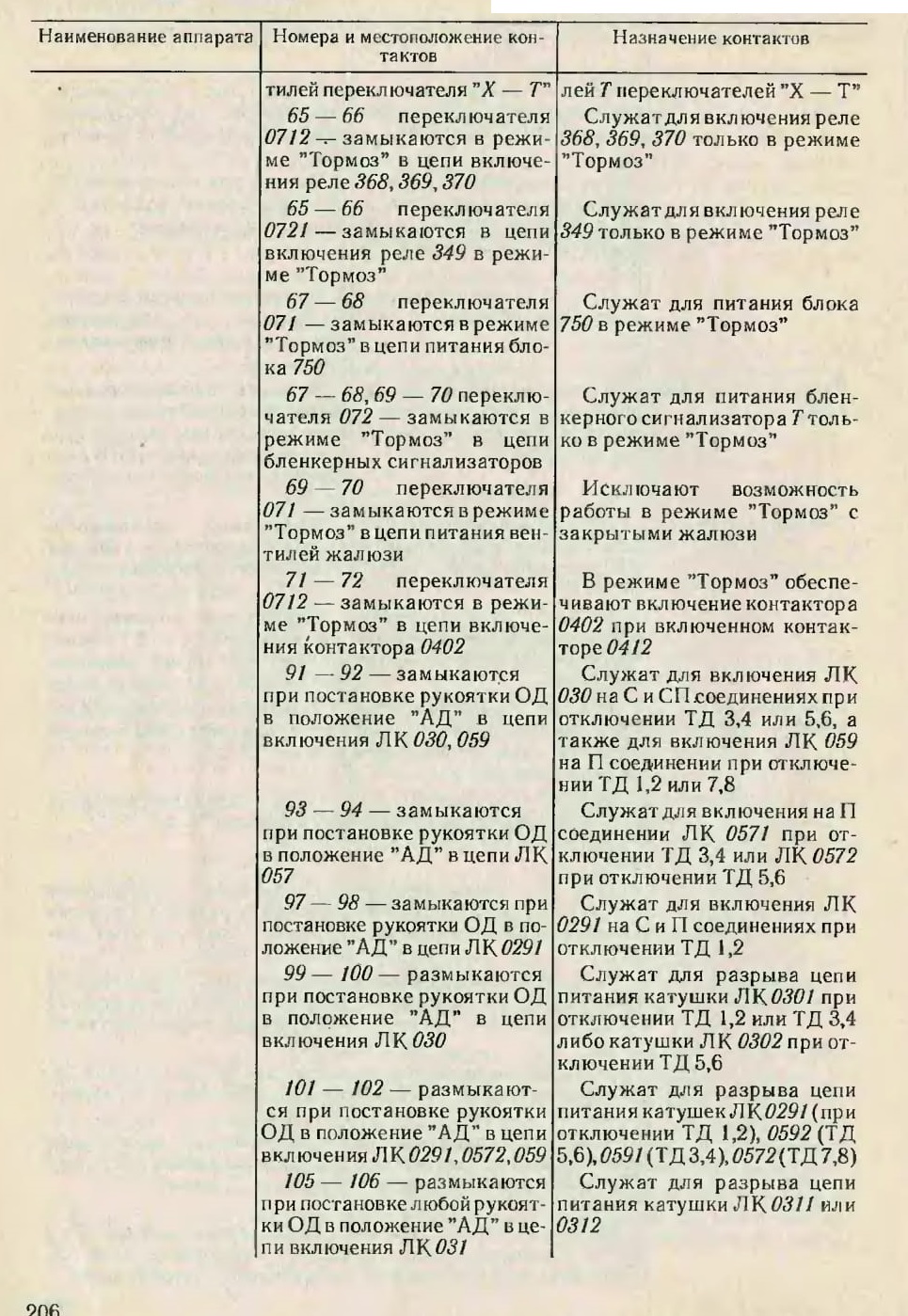

Переключатели "X — Т" 071, 072

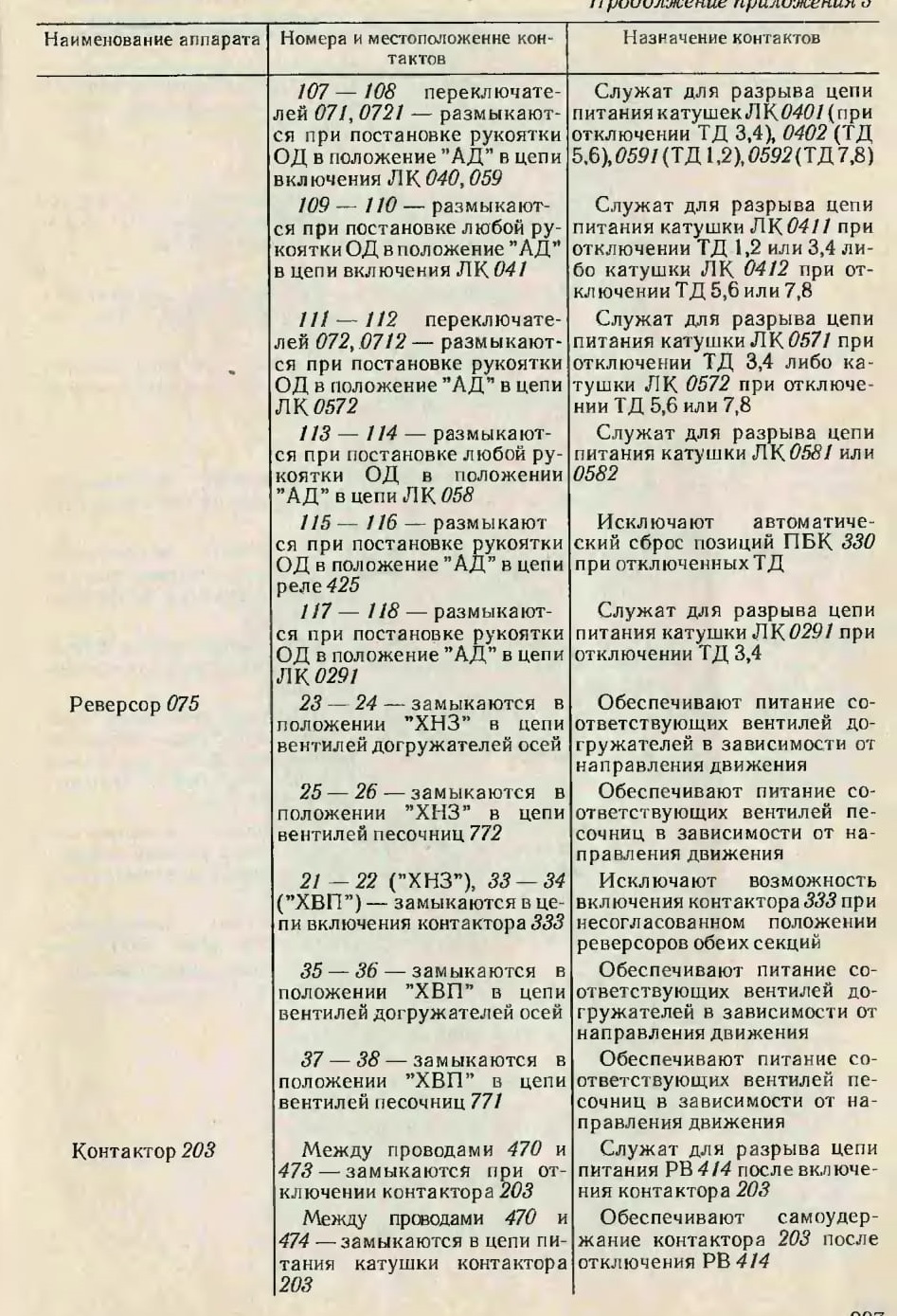

Реверсор 075

Контактор 203

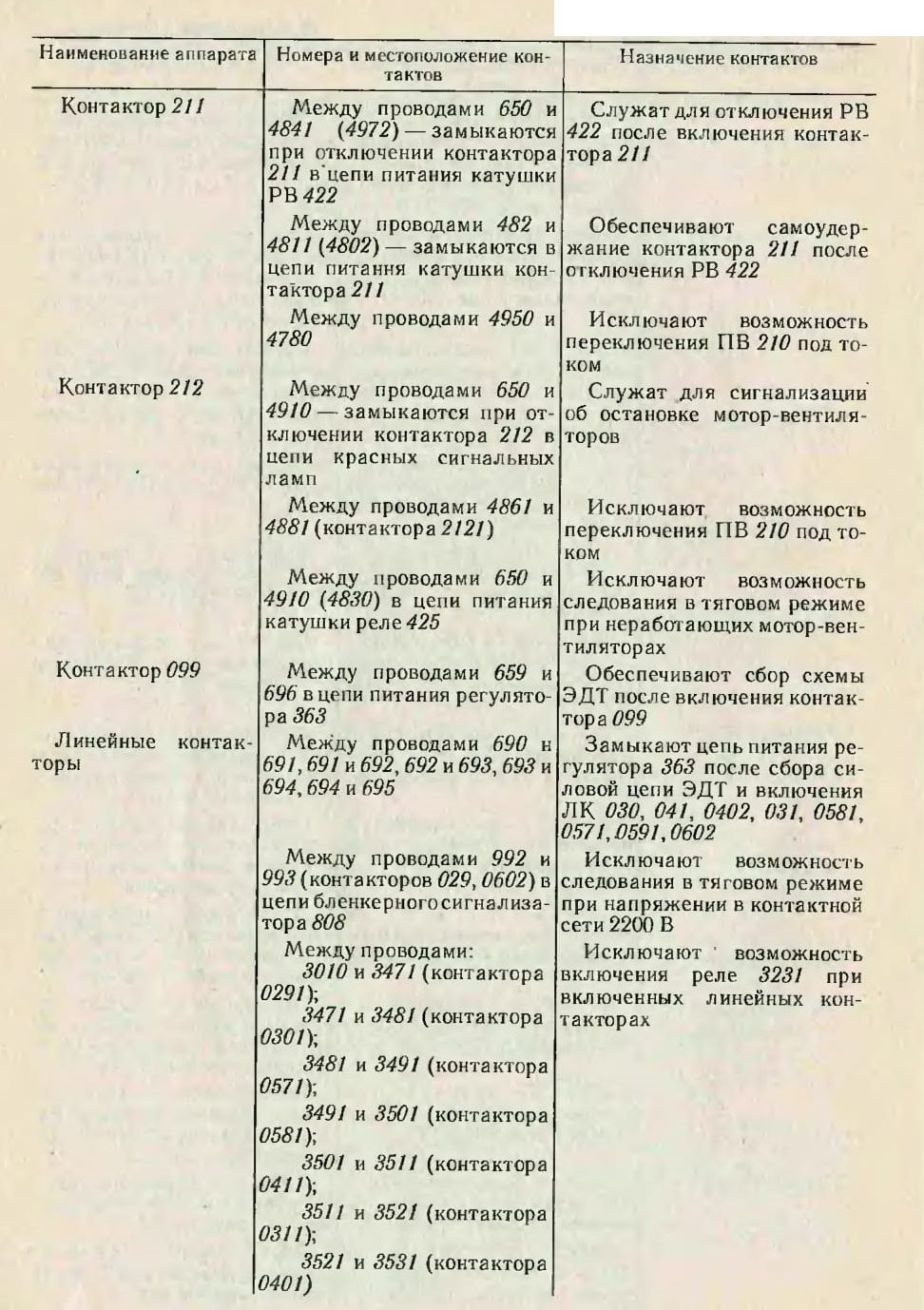

Контактор 211
Контактор 212
Контактор 099

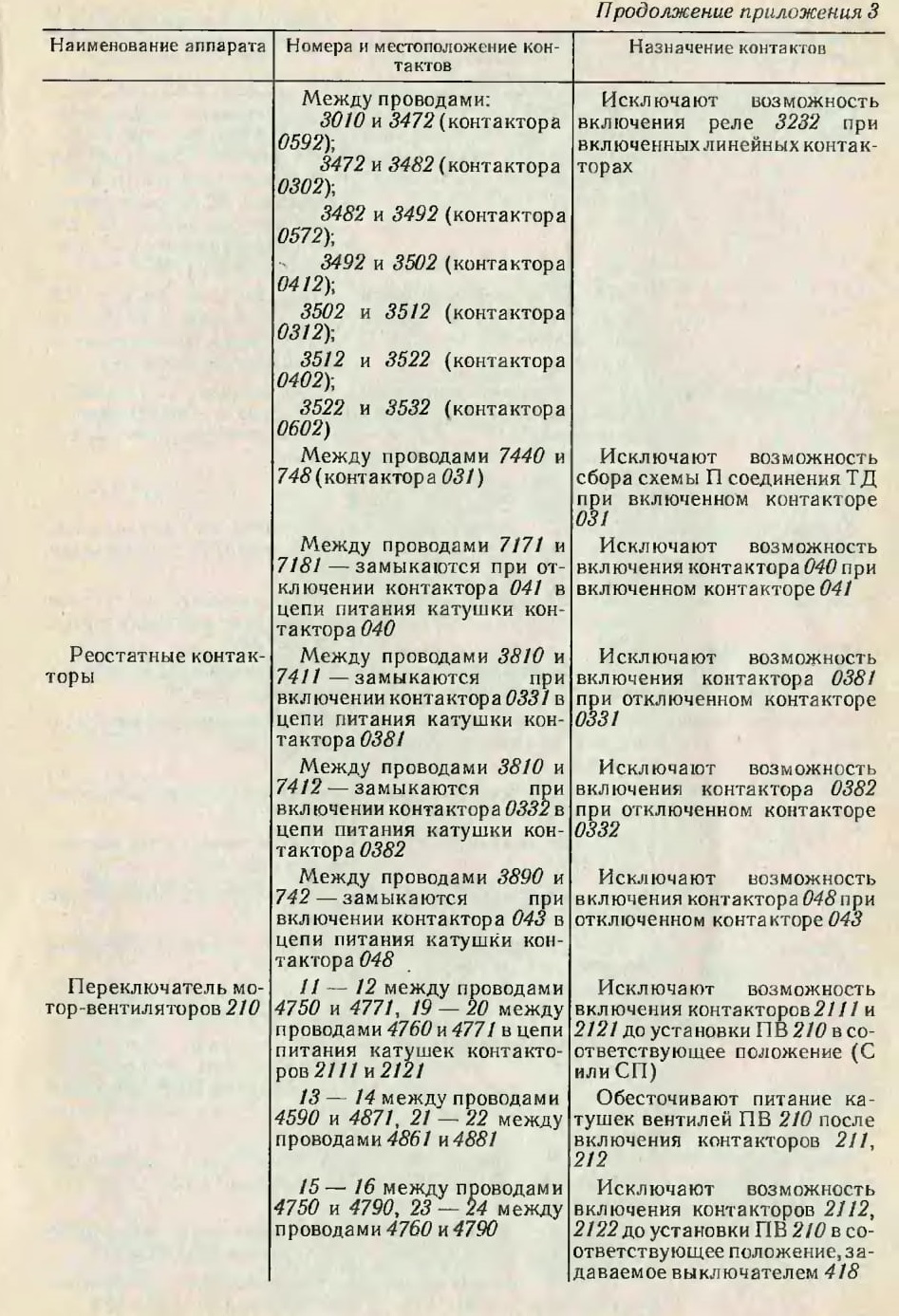

Линейные контакторы
