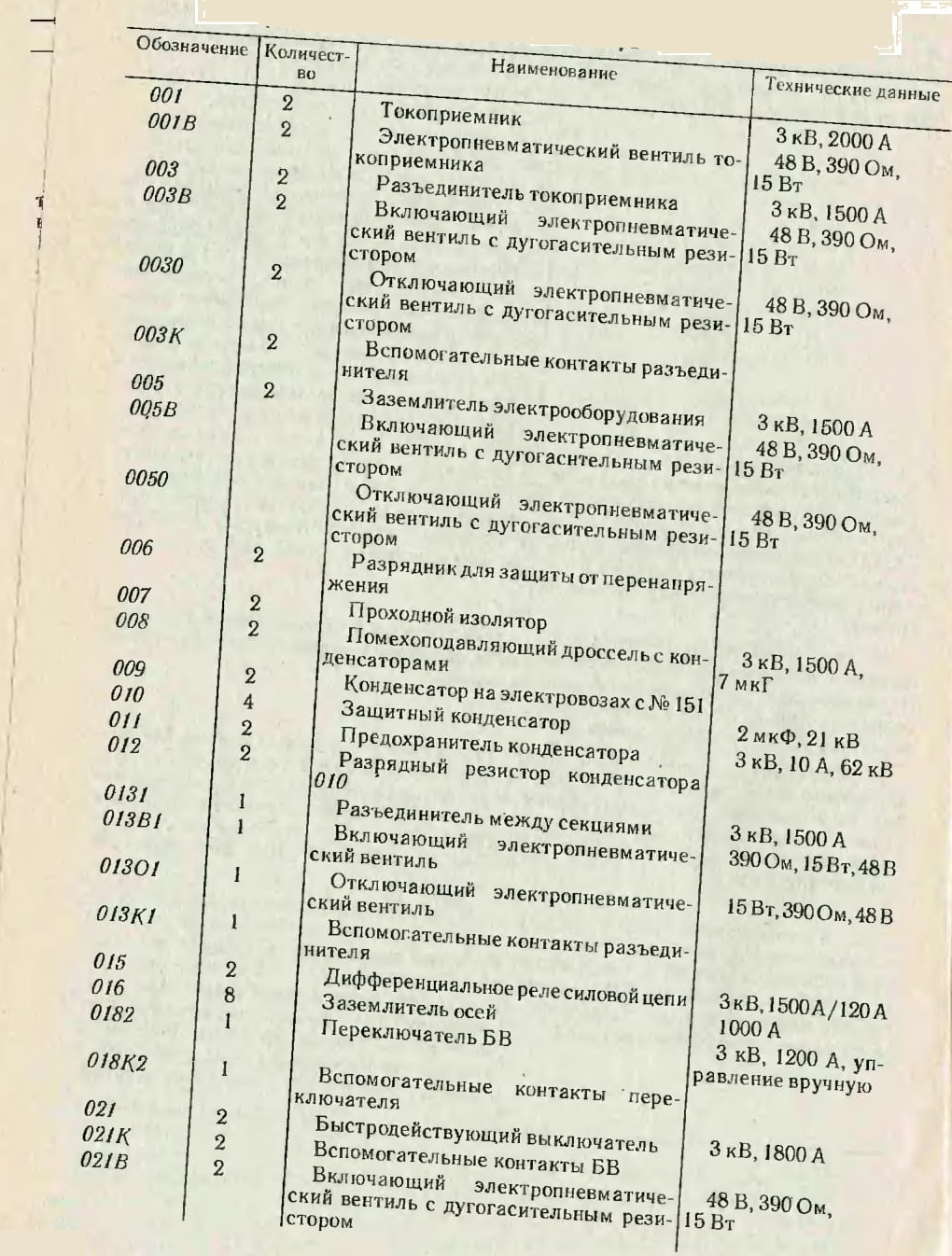

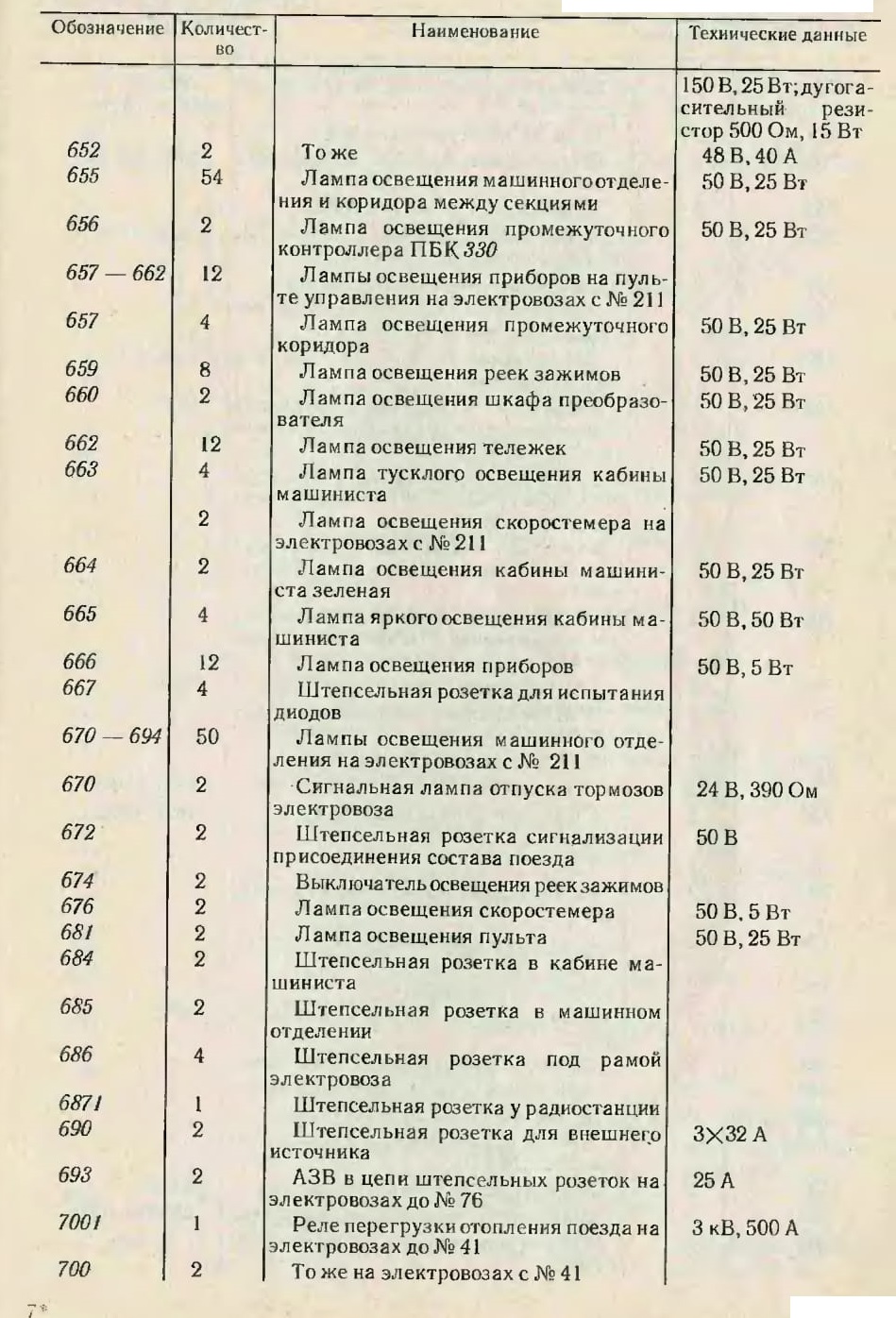

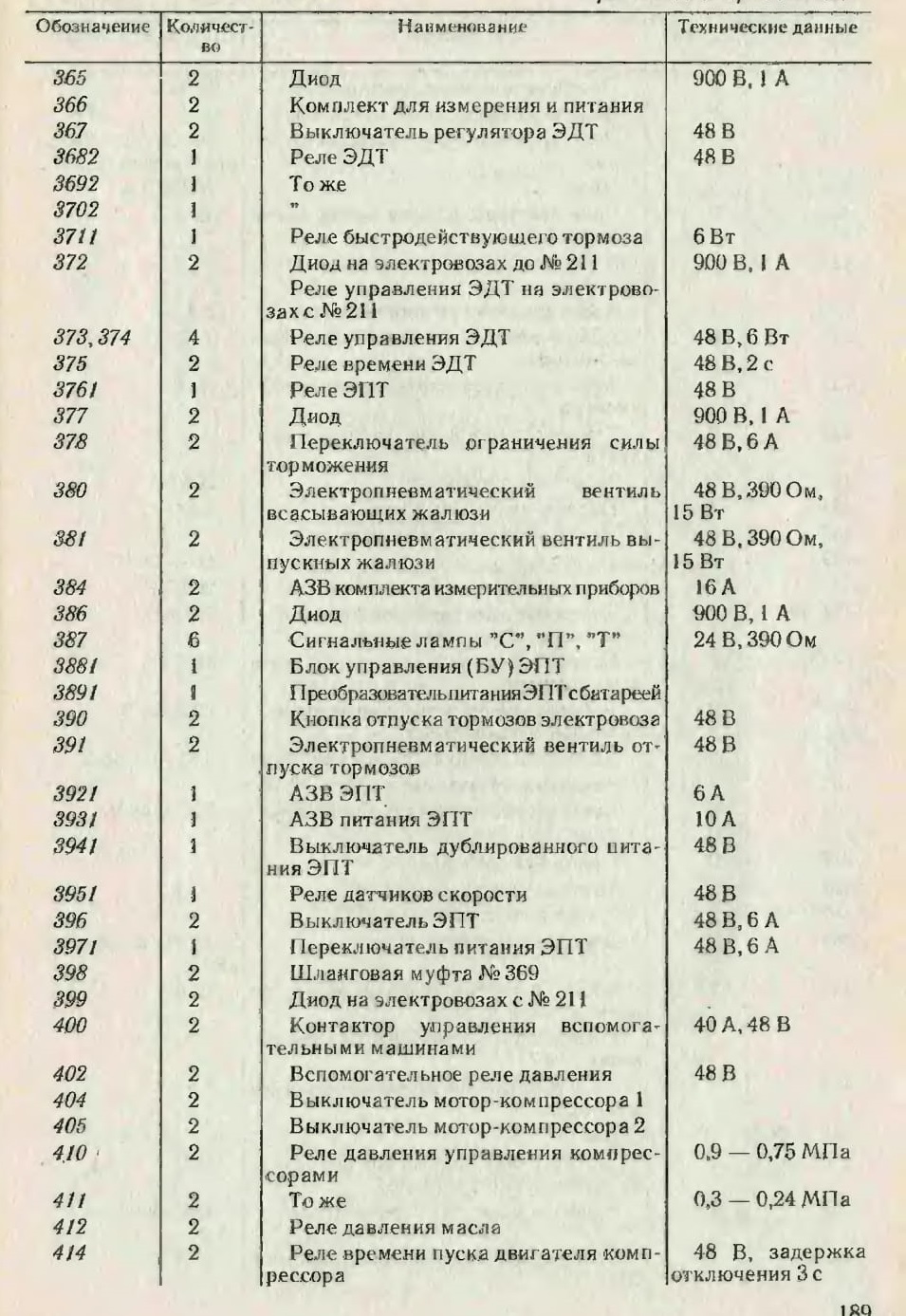

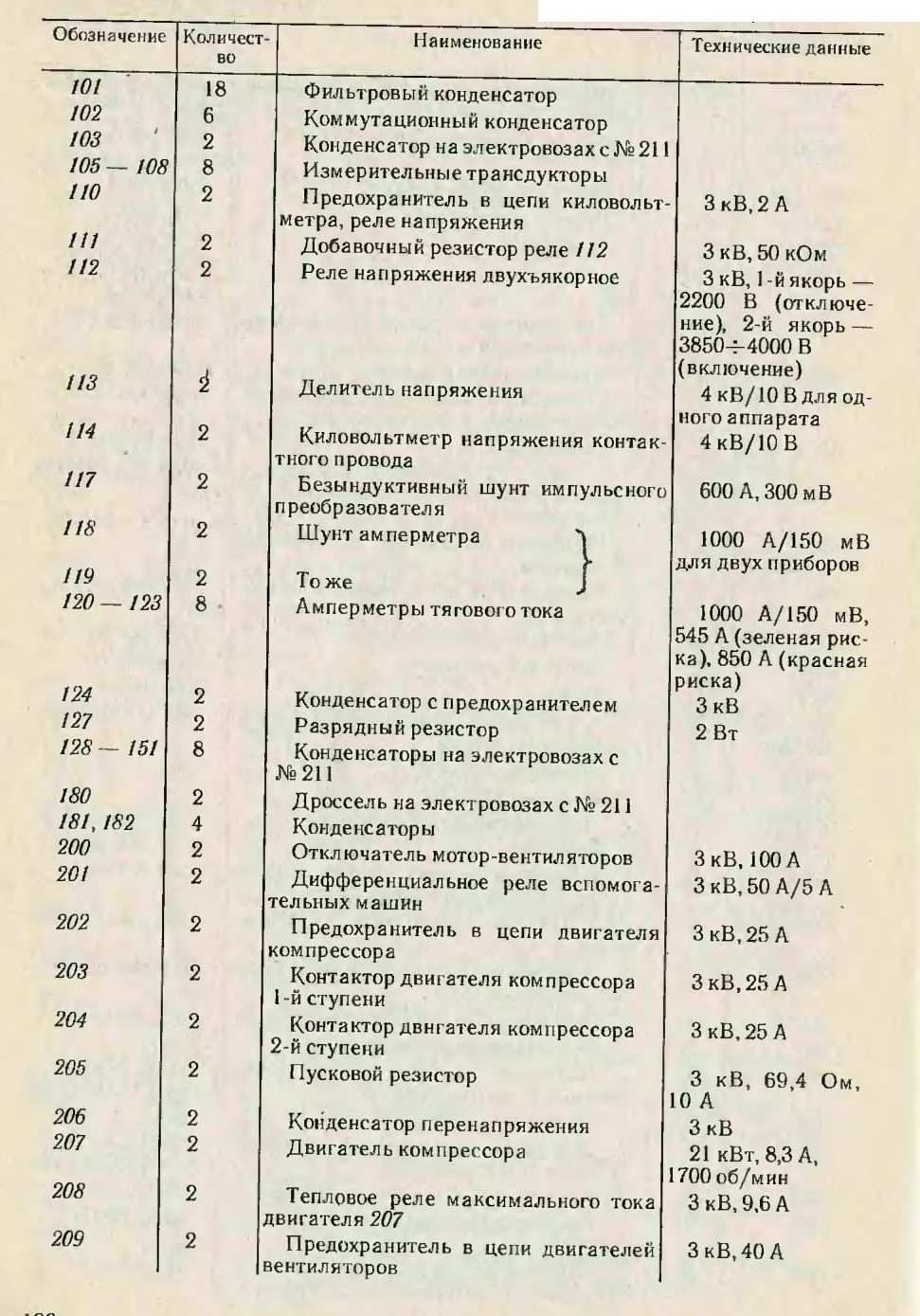

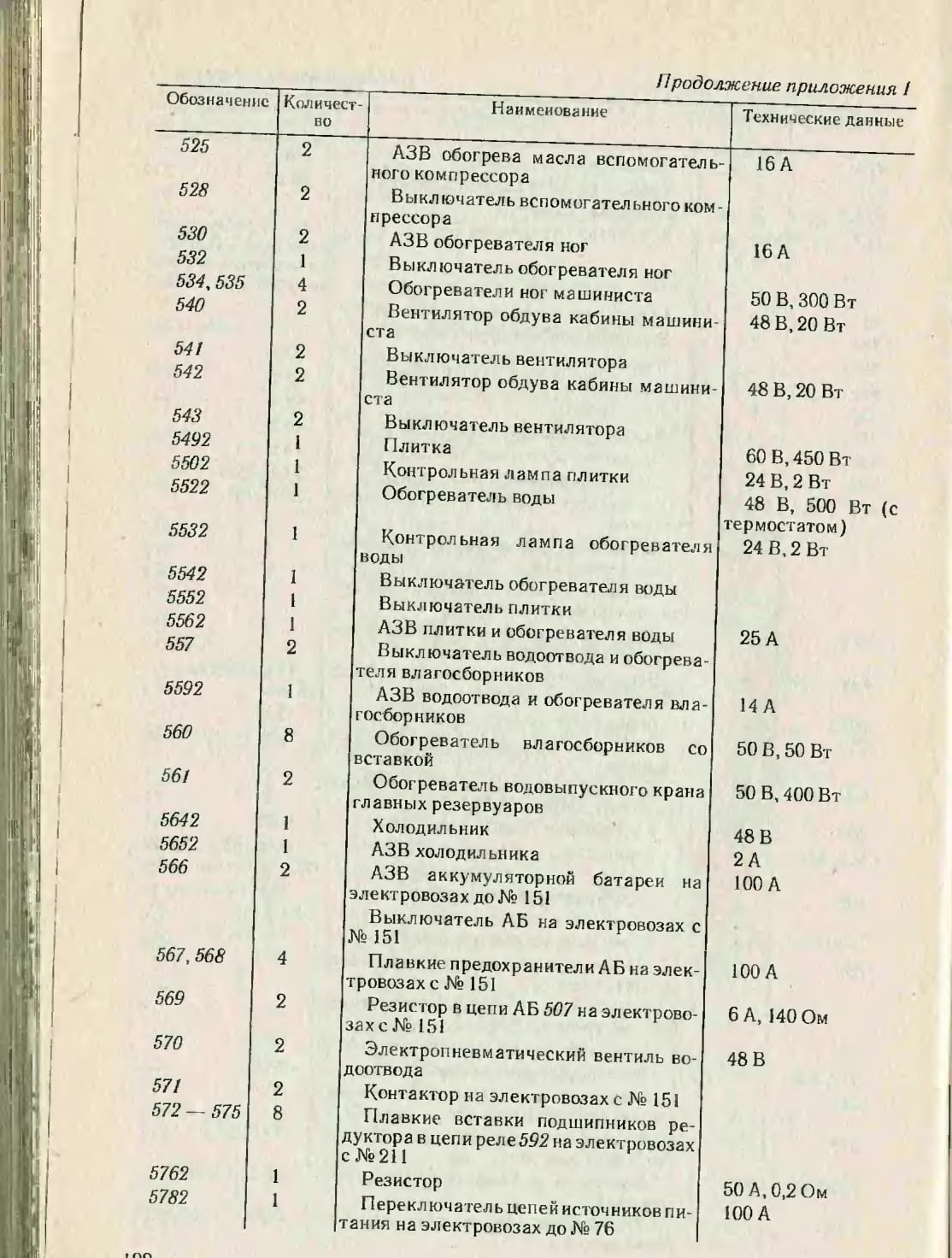

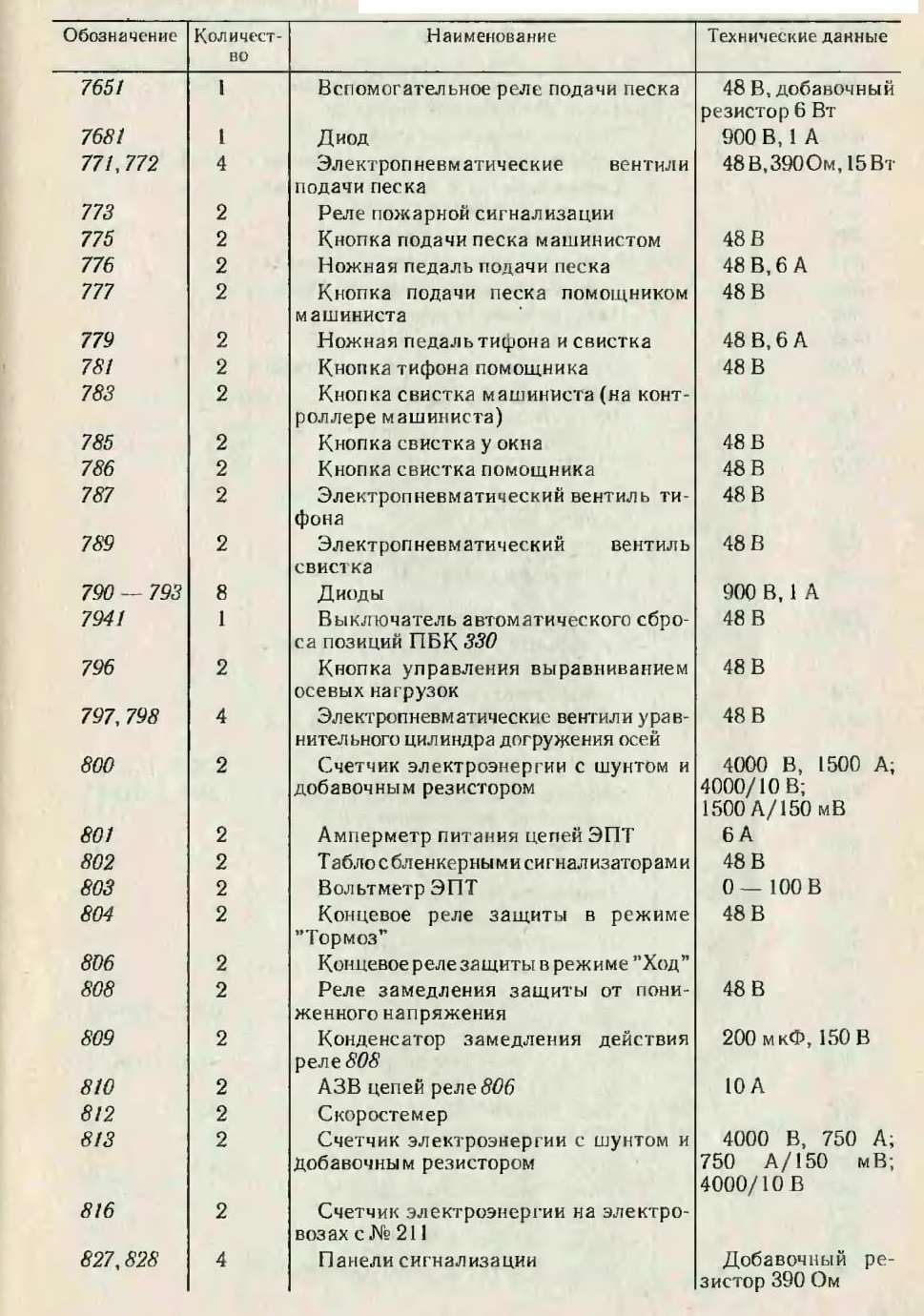

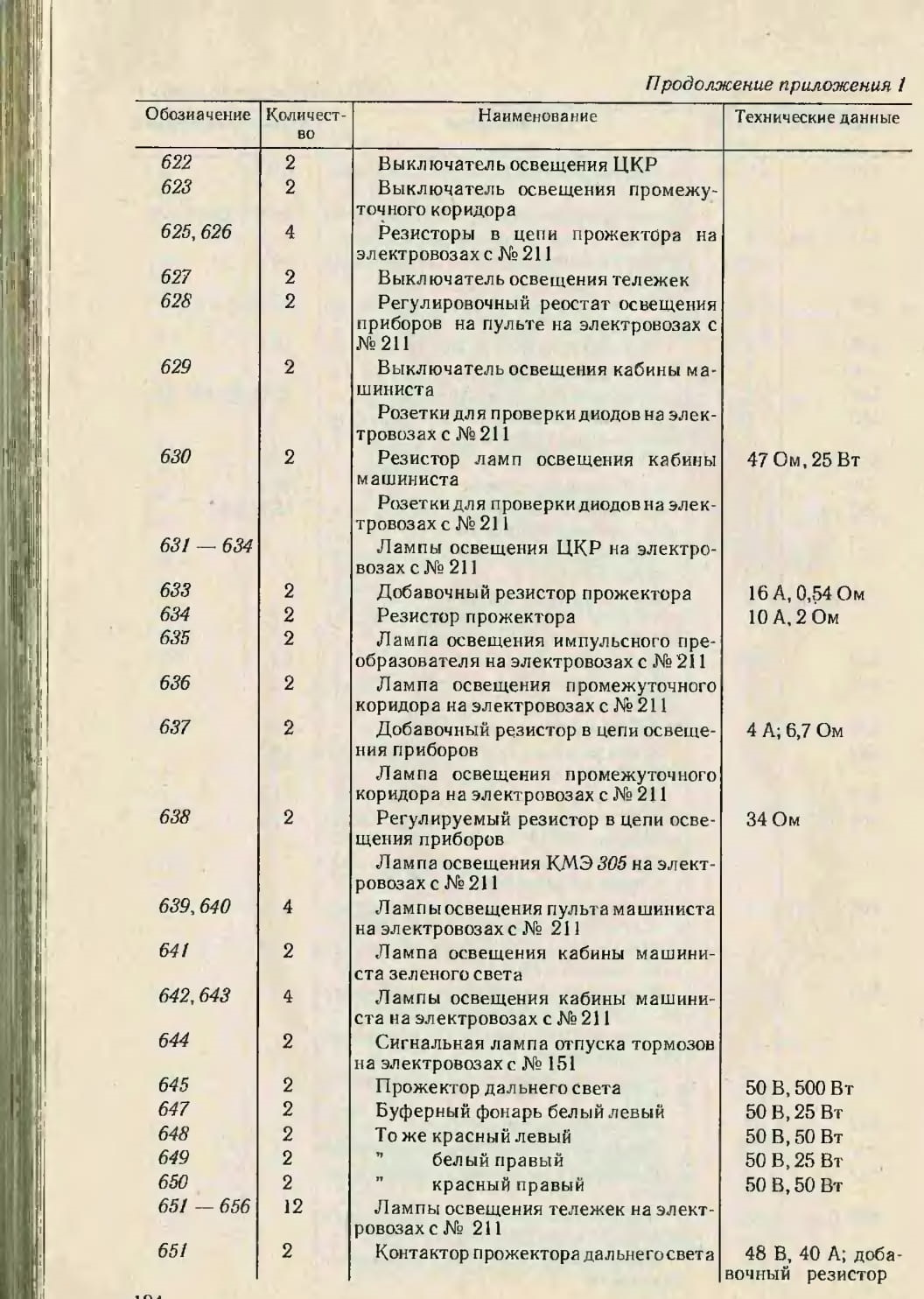

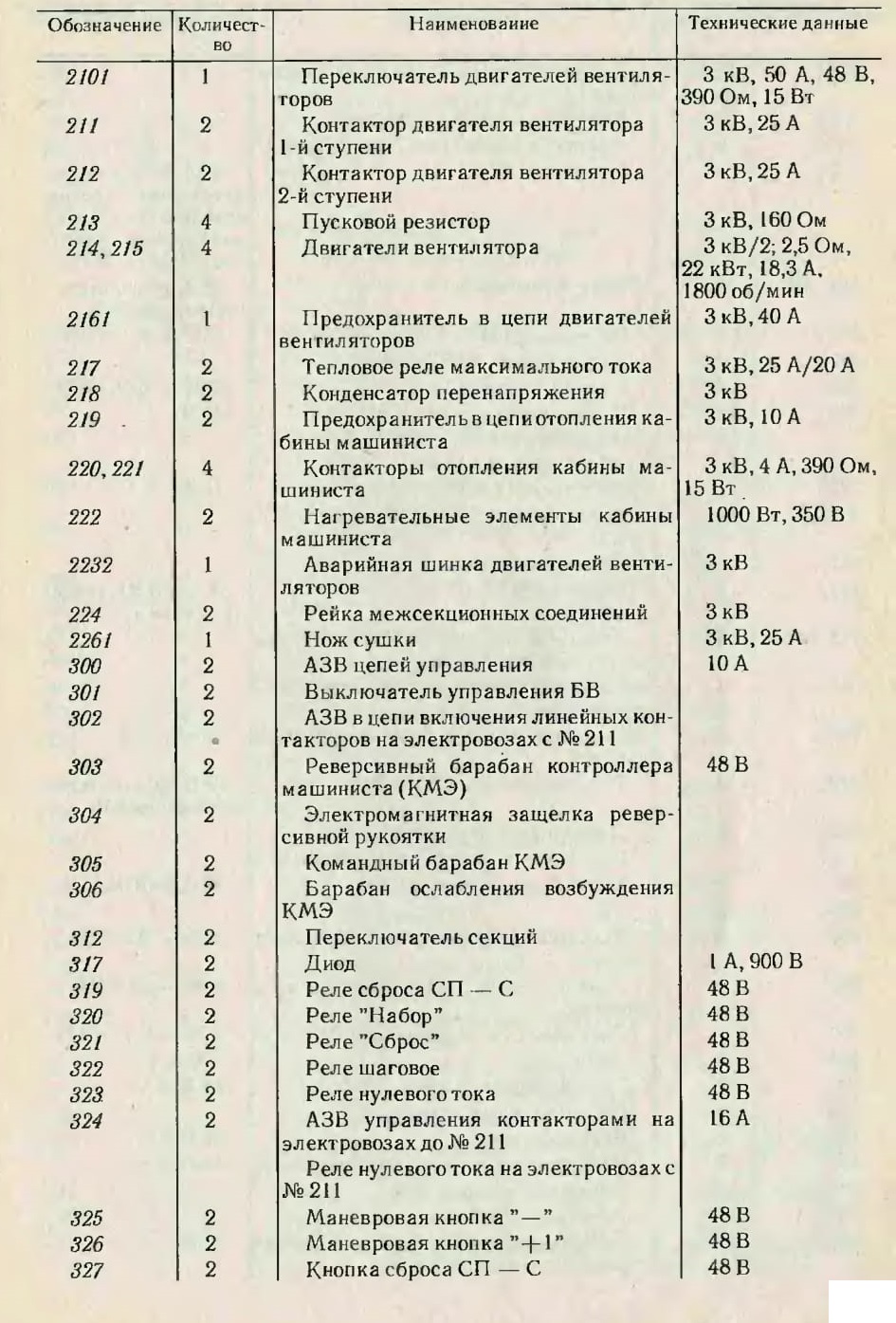

Обозначение

Количество

Наименование

| Технические данные

001

2

•

Токоприемник

3 кВ,2000 А

001В

2

Электропневматический вентиль то­коприемника

48 В, 390 0м, 15 Вт

003

2

Разъединитель токоприемника

3 кВ,1500 А

003В

2

Включающий электропневматиче- ский вентиль с дугогасительным рези­стором

48 В, 390 Ом, 15 Вт

0030

2

Отключающий электропневматиче- с.кий вентиль с дугогасительным рези­стором

48 В, 390 Ом, 15 Вт

003К

2

Вспомогательные контакты разъеди­нителя

005

2

Заземлитель электрооборудования

3 кВ, 1500 А

0Q5B

Включающий электропневматиче- ский вентиль с дугогаентельным рези­стором

48 В, 390 Ом, 15 Вт

0050

Отключающий электропненматиче- ский вентиль с дугогасительным рези­стором

48 В, 390 Ом, 15 Вт

006

2

Разрядник для защиты от перенапря­жения

007

2

Проходной изолятор

008

2

Помехоподавляющий дроссель с кон­денсаторами

3 кВ, 1500 А, 7 мкГ

009

2

Конденсатор на электровозах с № 151

010

4

Защитный конденсатор

2 мкФ, 21 кВ

011

2

Предохранитель конденсатора

3 кВ, 10 А, 62 кВ

012

2

Разрядный резистор конденсатора 010 '

0131

1

Разъединитель между секциями

3 кВ, 1500 А

013В1

1

Включающий электропневматический вентиль

3900м, 15Вт,48В

01301

1

Отключающий электропневмэтический вентиль

15Вт,3900м,48В

013К1

1

Вспомогательные контакты разъеди­нителя

015

2

Дифференциальное реле силовой цепи

3 кВ, 1500 А/120 А

016

8

Заземлитель осей

1000 А

0182

1

Переключатель БВ

3 кВ, 1200 А, уп­равление вручную

018К2

I

Вспомогательные контакты пере­ключателя

021

2

Быстродействующий выключатель

3 кВ, 1800 А

021К

2

Вспомогательные контакты БВ

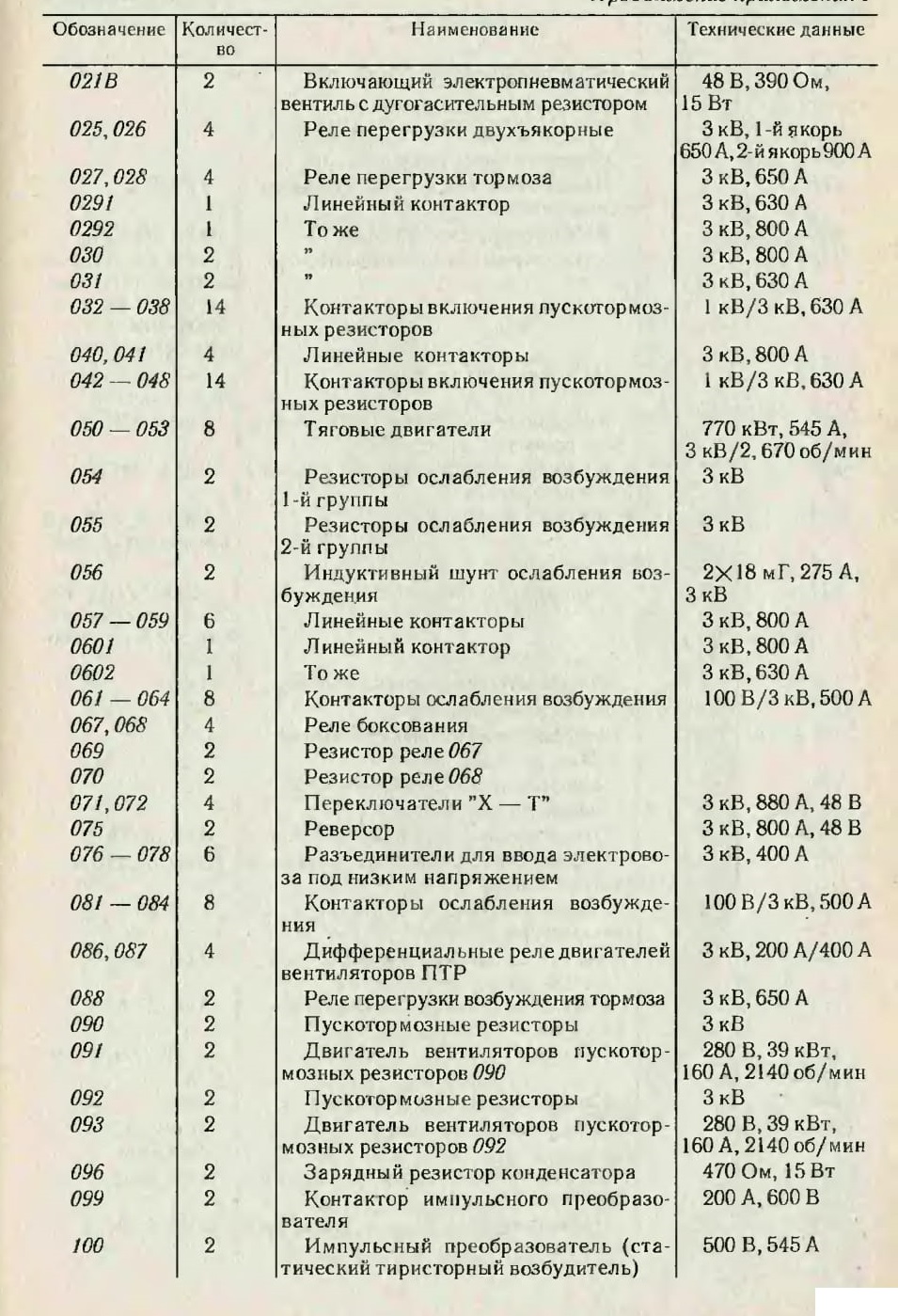

021В

2

Включающий электроппевм этиче­ский вентиль с дугогасительным рези­стором

48 В, 390 Ом, 15 Вт
