Электровоз ЧС7. Обнаружение и устранение неисправностей (1994 год) - часть 4

Таблица 5.3. Отключение быстродействующего выключателя, при котором не помогает поочередное отключение секций переключателем 312

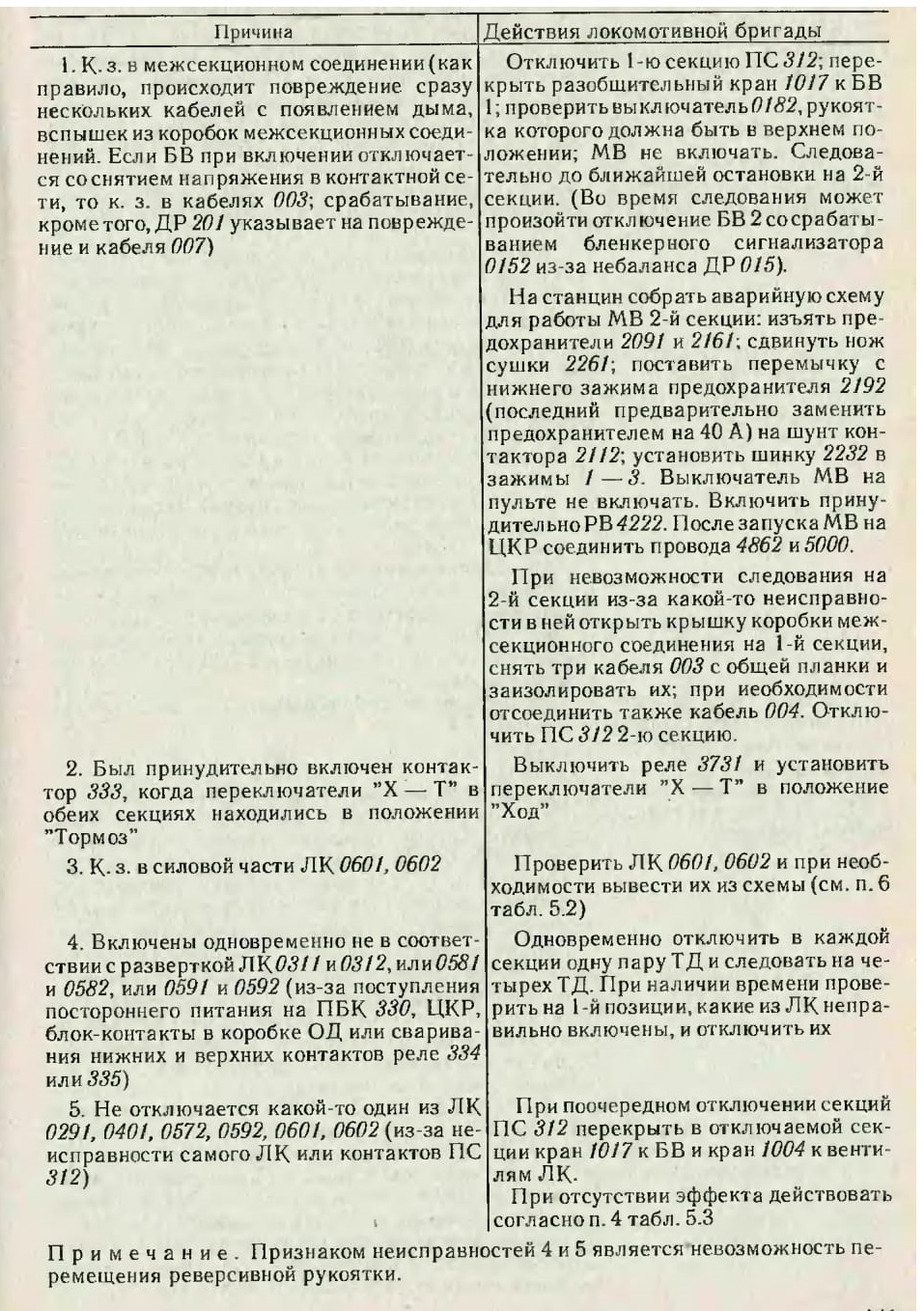

1. К-З. в межсекционном соединении (как правило, происходит повреждение, сразу нескольких кабелей с появлением дыма, вспышек из коробок межсекционных соединений. Если БВ при включении отключается со снятием напряжения в контактной сети, то к. з. в кабелях 003

 срабатывание, кроме того, ДР 201 указывает на повреждение и кабеля 007)
2. Был

2. Был принудительно включен контактор 333, когда переключатели "X — Т” в обеих секциях находились в положении "Тормоз”

3. К- з. в силовой части ЛK 060/, 0602

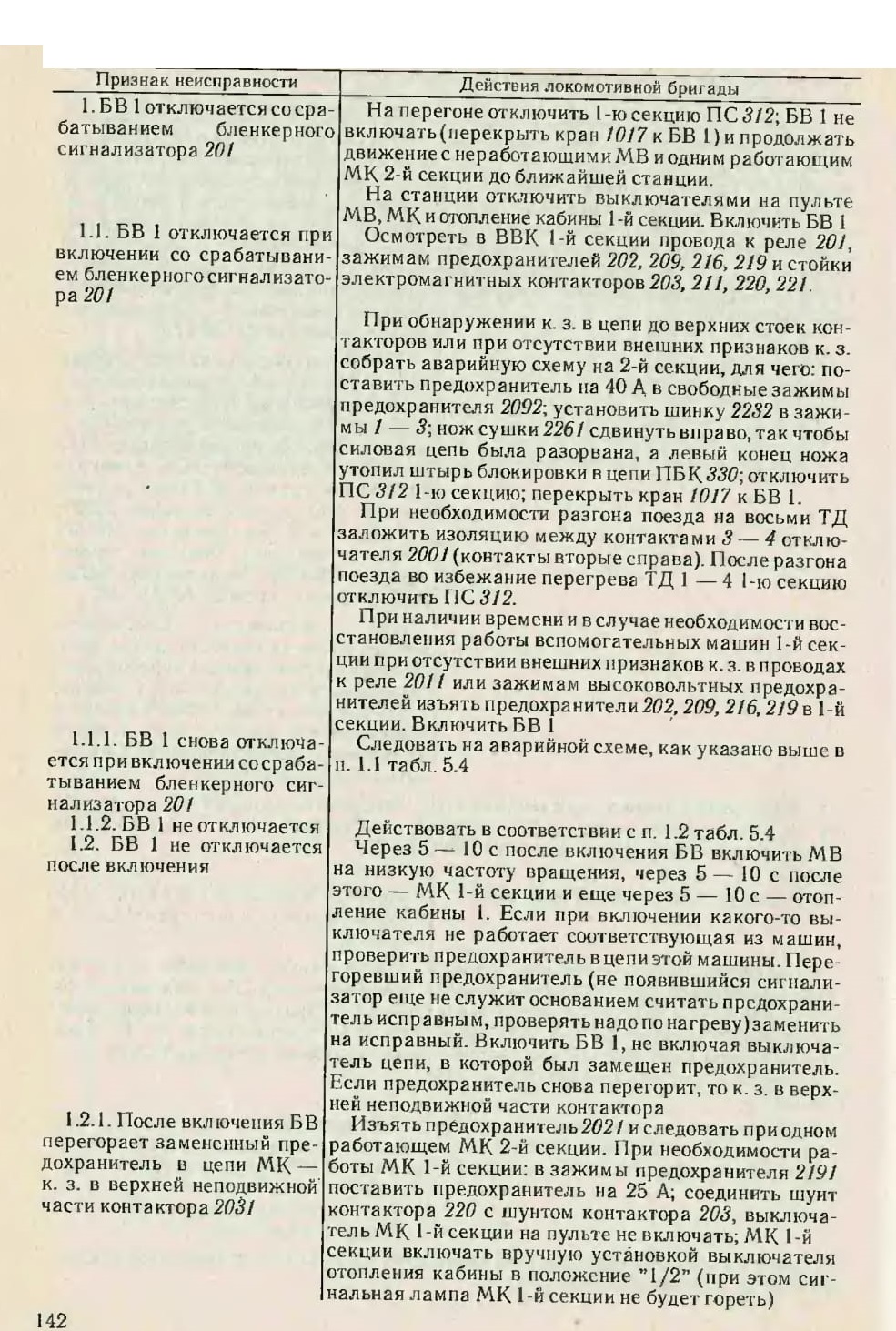

1. БВ 1 отключается со срабатыванием бленкерного сигнализатора 201
1.1. БВ 1 отключается при включении со срабатыванием бленкерногосигналиэато-ра 201
1.1.1. БВ 1 снова отключается при включении сосраба-тыванием бленкерного сигнализатора 201

1.1.2. БВ 1 не отключается

1.2. БВ 1 не отключается после включения
1.2.1. После включения БВ перегорает замененный предохранитель в цепи МК — к. з. в верхней неподвижной части контактора 2031

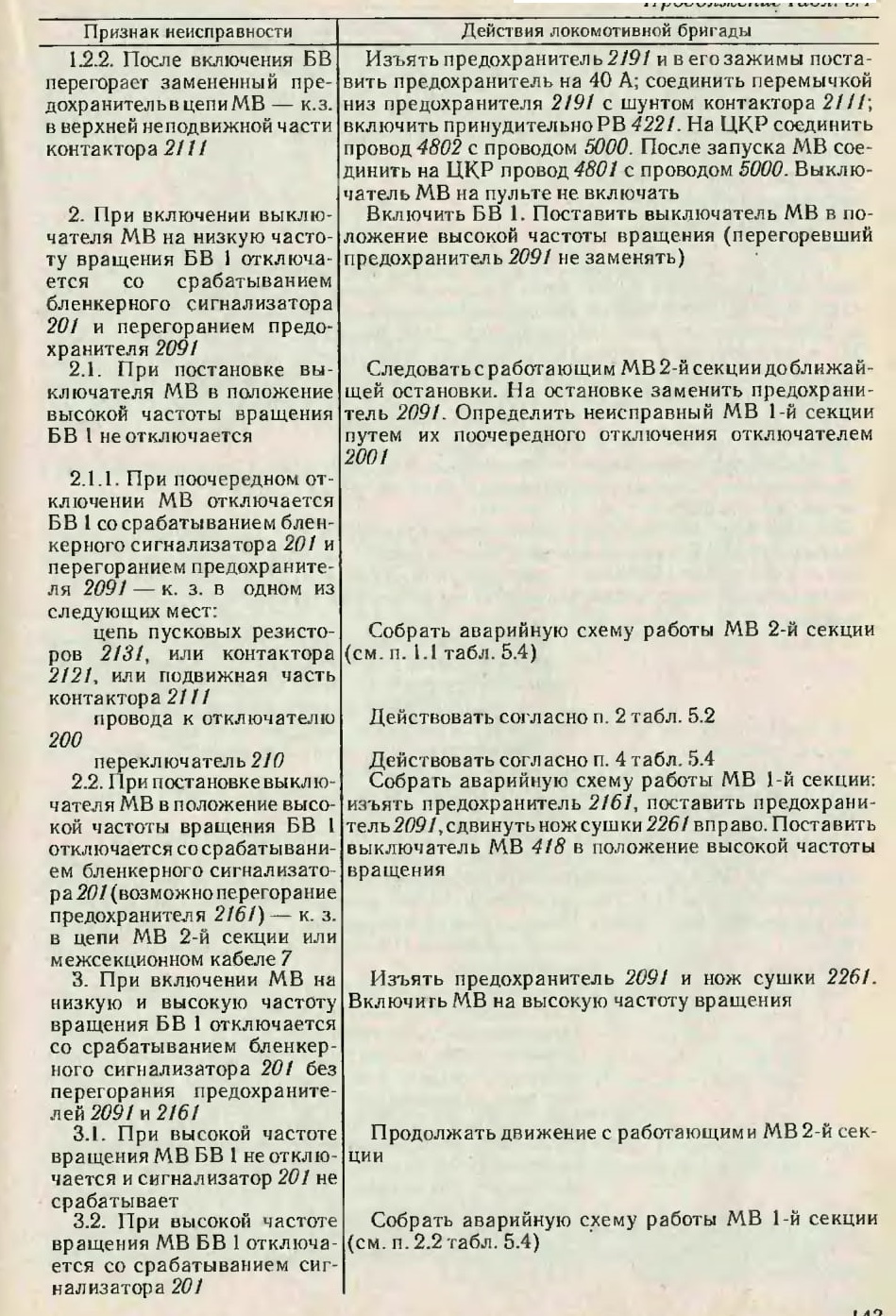

12.2. После включения БВ переюраст замененный предохранитель в цепи MB — к.з. в верхней неподвижной части контактора 2111
2. Мри включении выключателя MB на низкую частоту вращения БВ 1 отключается со срабатыванием бленкерного сигнализатора 201 и перегоранием предохранителя 2091

2.1. При постановке выключателя MB в положение высокой частоты вращения БВ I не отключается

2.1.1. При поочередном отключении MB отключается БВ 1 со срабатыванием бленкерного сигнализатора 201 и перегоранием предохранителя 2091 — к. з. в одном из следующих мест:

цепь пусковых резисторов 2131, или контактора 2121, или подвижная часть контактора 2111

провода к отключателю 200

переключатель 210

2.2. При постановке выключателя MB в положение высокой частоты вращения БВ 1 отключается со срабатыванием бленкерного сигнализатора 201 (возможно перегорание предохранителя 216!) — к. з. в цепи MB 2-й секции или межсекционном кабеле 7

3. При включении MB на низкую и высокую частоту вращения БВ 1 отключается со срабатыванием бленкерного сигнализатора 201 без перегорания предохранителей 2091 и 2161

3.1. При высокой частоте вращения MB БВ 1 не отключается и сигнализатор 201 не срабатывает

3.2. При высокой частоте вращения MB БВ 1 отключается со срабатыванием сигнализатора 201


3.2.1. При поочередном изъятии предохранителей 2091 и 2161 продолжается отключение БВ 1 со срабатыванием бленкерного сигнализатора 20/ без перегорания предохранителей и снятия напряжения в контактной сети; внешние признаки к. з. отсутствуют

4. При низкой и высокой частоте вращения MB БВ 1 отключается со срабатыванием бленкерногосигнализатора 201 и перегоранием предохранителя 2091 в результате повреждения с к. з. ПВ 210

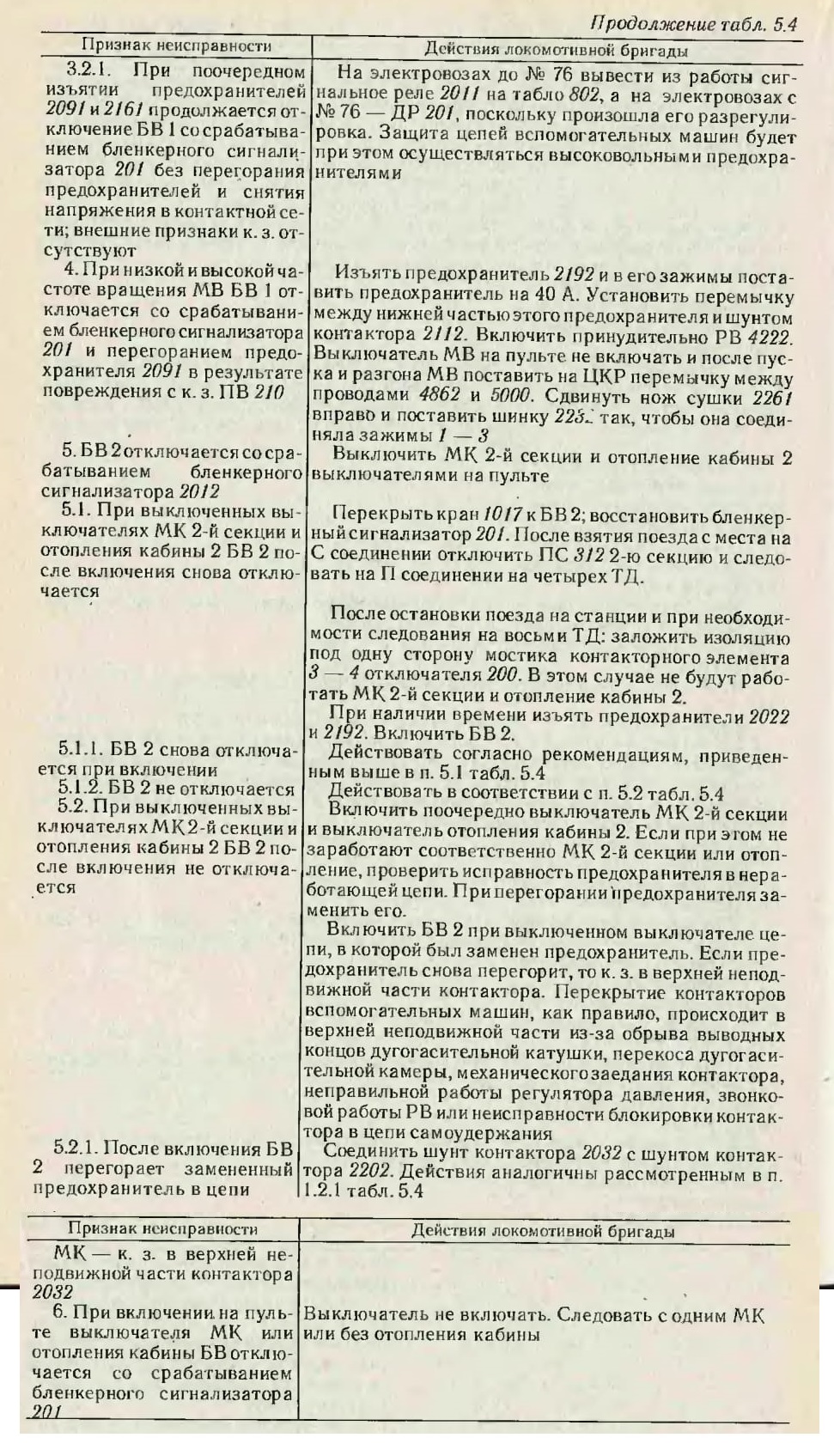

5. Б В 2 откл юч ается со ср а -батыванием бленкерного сигнализатора 2012

5.1. При выключенных выключателях МК 2-й секции и отопления кабины 2 БВ 2 после включения снова отключается


5.1.1. БВ 2 снова отключается при включении

5.1.2. БВ 2 не отключается

5.2. При выключенных вы-ключателихМК2-й секции и отопления кабины 2 БВ 2 после включения не отключается
5.2.1. После включения БВ 2 перегорает замененный предохранитель в цепи


МК—к. з. в верхней неподвижной части контактора 2032

6. При включении.на пульте выключателя МК или отопления кабины БВ отключается со срабатыванием бленкерного сигнализатора 201_
