ПРОТИВОПОЖАРНАЯ УСТАНОВКА ТЕПЛОВОЗА М62
Тепловоз оборудован воздухопенной противопожарной установкой, В качестве
пенообразующей жидкости применяется 6-процентный водный раствор ПО-1
(ГОСТ 6968—70). Пенообразующая жидкость в генераторах высокократной пены
перемешивается с эжектируемым из атмосферы воздухом и образует
воздушно-механическую пену. Струю пены направляют на горящие предметы,
пена обволакивает их, прекращает доступ к ним воздуха и очаг пожара
гаснет. Получаемая пена совершенно безвредна, она не оказывает никакого
действия на кожу и одежду человека, а также не агрессивна по отношению к
металлу.
Противопожарная установка (рис. 175) состоит из двух генераторов
высокократной пены 4 и 8, расположенных на постах управления
установкой (в дизельном помещении), резервуаров 13
и 17 для размещения пенообразующей жидкости, воздушного трубопровода для
подачи воздуха к резервуарам и гидравлического трубопровода, по которому
пенообразующая жидкость поступает от резервуаров к генераторам.
Устройство генератора высокократной пены представлено на рис. 176.
Пенообразующая жидкость, пройдя разобщительный пробковый кран 7
генератора пены, попадает во внутреннюю полость а корпуса центробежного
распылителя 6. Затем через тангенциальные отверстия б она проходит
внутрь вихревой камеры 5. В вихревой камере жидкость закручивается и
выходит из соплового отверстия (диаметр 8,4 мм) в виде резко
расширяющейся распыленной струи. Струя попадает через коллектор 4 в
диффузор 3 корпуса генератора пены. При этом она увлекает с собой воздух
из атмосферы. Поток воздуха и капли мелкораспыленной жидкости попадают
на пакет сеток 2. Образование пены происходит путем выдувания через
ячейки сетки пенных пузырьков, образующихся из водного раствора
пенообразователя, который в смеси с воздухом в виде пленки покрывает
поверхность сетки. Насадок 1 придает струе пены форму и направление.
Воздушный трубопровод (см. рис. 175) снабжен разобщительными кранами 3 я
11, которые предназначены для включения установки в действие.
Соединительный кран 14 должен быть нормально закрыт и открывается при
продувке трубопровода. На трубопроводе подвода воздуха к резервуару
имеется бонка 16, установленная на отверстие (d = 1 мм) в трубе, через
которое стравливается воздух в случае пропуска его разобщительными
кранами 3 и 11. Чтобы предотвратить попадание пеногасящей жидкости в
воздушный трубопровод на трубе подвода воздуха к резервуару (в районе
штуцера), установлено предохранительное кольцо (мембрана) 19, которое
необходимо менять после пользования системой. Разобщительный кран 15,
должен быть постоянно открыт и закрыт при продувке трубопровода.
Для включения установки необходимо открыть один из разобщительных кранов
3 или 11 (см. рис. 175). При этом воздух из питательной магистрали по
воздушному трубопроводу поступает в резервуары 13 к 17 к вытесняет; из
него пенообразующую жидкость. Жидкость по гидравлическому трубопроводу
подходит к пробковым кранам генераторов пены 4 и 8. Для тушения пожара
необходимо взять генератор в руки, открыть кран и направить струю пены
на очаг пожара.

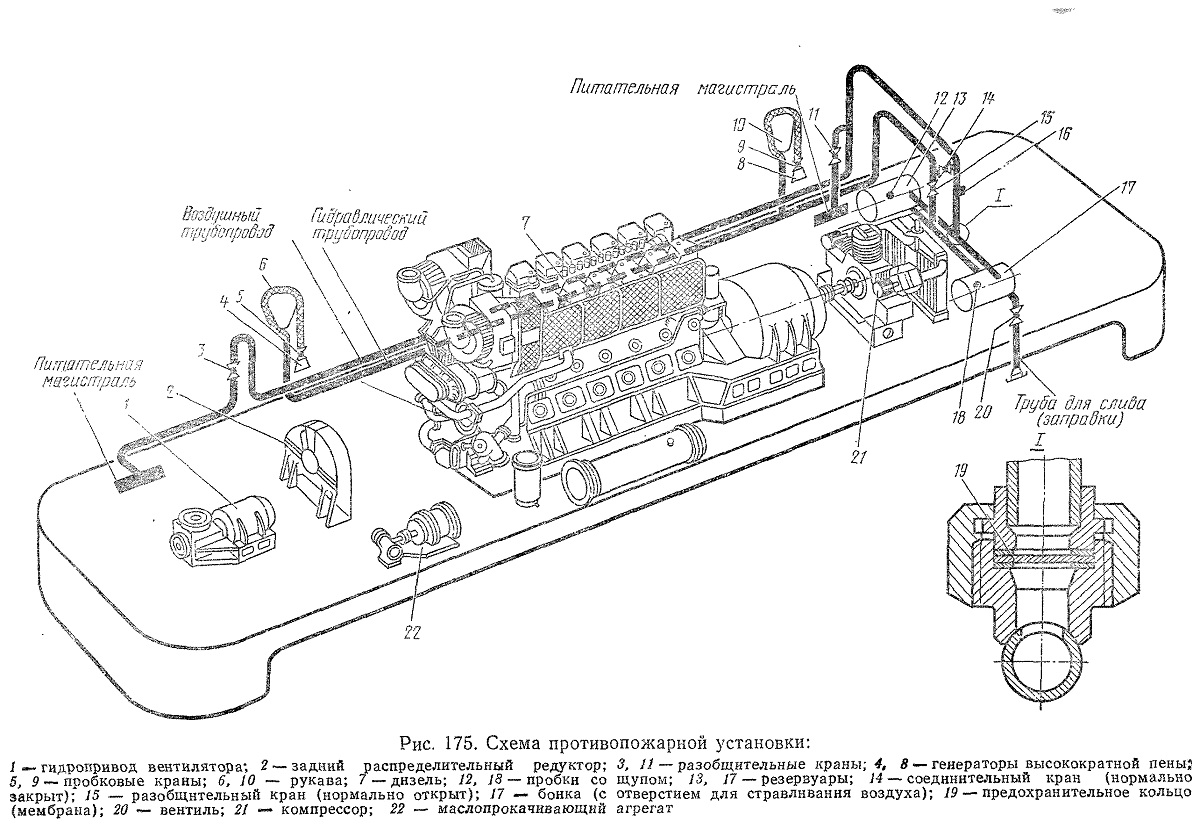

Рис. 175
