ГЛУШИТЕЛЬ ВЫПУСКА ГАЗОВ ТЕПЛОВОЗА М62

Для снижения наружного шума выпуска газов дизеля тепловоз оборудован глушителем (рис. 173). Глушитель .установлен на крыше тепловоза и соединен с фланцами газовых турбин дизеля патрубками с компенсаторами. Часть глушителя, находящаяся в тепловозе, покрыта снаружи теплоизоляционным материалом и защищена ограждением 3, что снижает теплоотдачу в дизельное помещение и обеспечивает противопожарную безопасность. Глушитель представляет собой сварную конструкцию, состоящую из расширительных 1, 10 и резонансных 7 и 13 камер. Эти камеры образуются перегородками, вваренными внутри корпуса глушителя. В резонансной камере 7 в определенном порядке установлены девять горизонтально расположенных труб

6 с отверстиями в стенках, что дает возможность снижать определенные частоты шума. В резонансную камеру 13 вварены две трубы с отверстиями в стенках, к которым подводятся выпускные газы.

Для слива несгоревшей смеси попадающей вместе с выпускными газами, глушитель оборудован сливным патрубком 5, закрытым глухой гайкой. Периодически при неработающем дизеле необходимо сливать масло в подставленную емкость, большое количество масла в глушителе указывает на ненормальную работу дизеля.

При большом слое нагара глушитель необходимо снять с тепловоза и очистить от нагароотложений. От нагароотложений глушитель очищают в таком порядке: устанавливают глушитель на две подставки, чтобы обшивка его не касалась пола; очищают трубы глушителя и его камеры от нагароотложений через входное и выходное отверстие металлическими щетками или скребками; устанавливают заглушку на сливной патрубок и выходные отверстия, после чего заполняют глушитель приготовленным в ванне горячим раствором, очищающим от нагара. Затем в течение 3 ч глушитель оставляют с раствором следующего состава: жидкое стекло— 1%; кальцинированная сода—1; мыло — 1; хромпик — 0,1; вода — 96,9%. При промывке глушителя раствор должен быть нагрет до 90—100° С. После этого выливают раствор из глушителя, сняв все заглушки и наклоняя его набок и заднюю стенку; очищают скребками и щетками трубы и камеры глушителя; промывают внутреннюю полость глушителя водой под давлении до удаления из камер осадка нагара, наклоняя глушитель набок и заднюю стенку; сливают воду из глушителя, остаток удаляют продувкой воздухом и устанавливают глушитель на тепловоз.

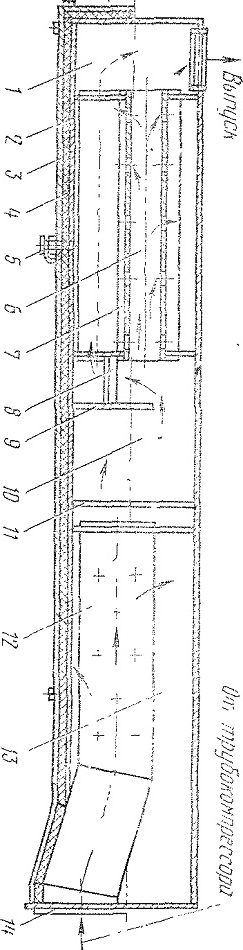

Рис. 173. Глушитель выпуска газов:
1, 10 — расширительные камеры; 2 — корпус глушителя; 3 — ограждение; 4 — термоизоляция;
5 — сливной патрубок; в — труба с отверстиями; 7, 13 — резонансные камеры; 8 — угольник;
9, 11 — перегородки; 12 — труба;
