Трансформатор постоянного тока ТПТ-4Б тепловоза М62

Трансформатор постоянного тока ТПТ-4Б тепловоза М62

Трансформатор тока позволяет получать токовый сигнал, пропорциональный току тягового генератора тепловоза. Он состоит из двух тороидальных сердечников сечением 48 мм2, выполненных из железо-никелевого сплава, на каждом из которых намотана рабочая обмотка.

Рабочие обмотки соединены между собой встречно. Управляющей обмоткой являются шесть кабелей, проходящих через центральное отверстие трансформатора. Сердечники трансформаторов с обмотками и шпильками залиты компаундом на основе эпоксидной смолы. К шпилькам прикреплены угольники для установки трансформатора на тепловозе. Схема включения трансформатора изображена на рис.66.

Индуктивное сопротивление рабочих обмоток изменяется под действием подмагничивания постоянным током обмотки управления, в данном случае кабелей, по которым протекает ток тягового генератора. При увеличении тока генератора степень насыщения сердечников увеличивается, индуктивное сопротивление рабочих обмоток уменьшается и ток в рабочей цепи трансформатора увеличивается. Отсюда следует, что ток в рабочей цепи трансформатора постоянного тока пропорционален
току тягового генератора. Техническая характеристика трансформатора тока приведена в табл. 2.

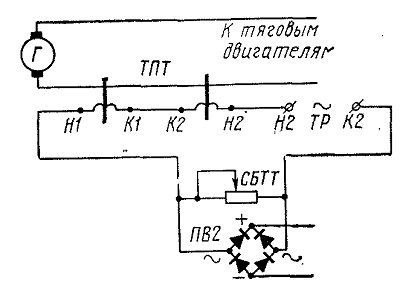

Рис. 66. Схема включения трансформатора постоянного тока:

Г—тяговый генератор; СБТТ — балластный резистор; ТР — трансформатор распределительный; ПВ2 — выпрямительный мост
