Контакторы ПК-753Б-1 тепловоза ТЭ3
Электропневматический контактор ПК-753Б-1 (рис. 80) предназначен для
включения и выключения тяговых электродвигателей

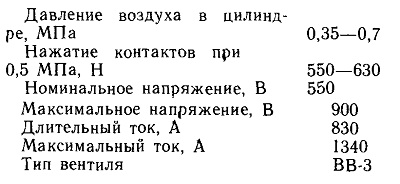

и имеет следующую техническую характеристику:
Контактор состоит из следующих основных частей:
съемных рабочих
медных контактов — подвижного 4 и неподвижного 3; дугогасительной камеры
2 с катушкой 1; приводного механизма, имеющего рычаг 7, пневматический
цилиндр 15 с поршнем 16 и пружиной 14 и электропневматический вентиль
17; блокировочного устройства, снабженного изоляционной
подвижной пластинкой с медными контактами, которая,
перемещаясь вместе с подвижной частью контактора, замыкает блокировочные
пальцы, смонтированные на колодке 8 контактора.
Включение контактора происходит при прохождении тока через катушку
электропневматического вентиля. При этом поступающий через трубку 18
сжатый воздух попадает под поршень 16 цилиндра 15, сжимает пружину
14 и при помощи штока 13 поворачивает рычаг 7 вокруг оси 6, рабочие
контакты 3 и 4 замыкаются.
Притирание контактов создается пружиной 5, находящейся внутри рычага 7.

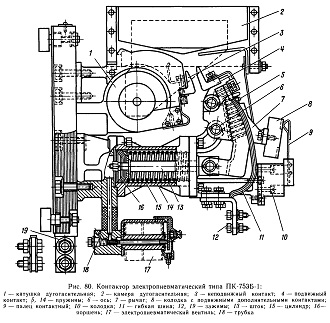

Рис. 80. Контактор электропневматический типа ПК-753Б-1:
