9. Валы топливных насосов и их привод, глушитель шума и валоповоротное устройство дизеля 2Д100

Валы топливных насосов и их привод дизеля 2Д100 тепловоза ТЭ3

По способу компоновки на двигателе топливные насосы разделяются на блочные и индивидуальные. На дизеле 2Д100 индивидуально установлено по два насоса на каждый цилиндр. Они расположены с правой и левой сторон цилиндра в вертикальной плоскости, перпендикулярной оси коленчатого вала и проходящей через ось цилиндра. Поэтому привод топливных насосов осуществляется через толкатели двумя кулачковыми валами, расположенными с обеих сторон ниже верхнего коленчатого вала, симметрично продольной оси блока (рис. 20). Валы топливных насосов приводятся во вращение от верхнего коленчатого вала через шестеренную передачу (рис. 21), состоящую из шестерни 3, смонтированной на коленчатом валу, двух шестерен 1, смонтированных на валах привода топливных насосов, и двух паразитных шестерен 2, установленных на выносных кронштейнах, фиксированных контрольными коническими штифтами на шариковых подшипниках. Для регулировки взаимного расположения валов (обеспечение их синхронной работы) и установки необходимого угла опережения подачи топлива в шестернях, посаженных на центрирующие бурты фланцев валов, выполнены пазы, в которые заходят шпильки, ввернутые во фланец для крепления шестерен. Зазоры в зацеплении между зубьями 0,1—0,3 мм. После регулировки, когда валы будут правильно установлены и закреплены, в шестернях, сидящих на валах, засверливают отверстия и устанавливают конические контрольные штифты. Каждый вал привода топливных насосов, изготовленных из стали 50Г (ГОСТ 4543—71), состоит из четырех частей, соединенных между собой фланцами на призонных болтах. Правильность сочленения отдельных частей вала обеспечивается их установкой по меткам, нанесенным на цилиндрических поверхностях фланцев.

На каждом собранном из четырех секций валу имеется 10 кулачков, расположенных с шагом, равным шагу по цилиндрам. Профиль кулачка для всех типов дизелей Д100 изготавливается по. одному копиру на токарных и шлифовальных станках (рис. 22). Профиль кулачка определяет закон движения плунжера и продолжительность впрыскивания топлива за цикл. Контроль профиля кулачков и их расположение при отсчете подъемов ведется от точки Ц на вершине затылка (точка на затылке, расположенная на оси симметрии), при контроле углов отсчет начинают от оси Ж, что соответствует положению, при котором подъем центра ролика равен 3,51 мм.

Порядок работы цилиндров для всех дизелей типа Д100 принят 1—6—10—

2—4—9—5—3—7—8. Поэтому взаимное расположение всех 10 кулачков при проверке собранного вала (из четырех частей) в точке подъема центра контрольного ролика диаметром 38 мм, углы между осью Ж первого кулачка и осью Ж остальных кулачков должны соответствовать:

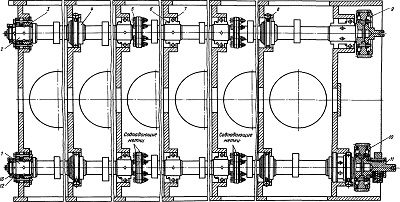

Рис. 20. Валы привода топливных насосов:
1,2 — кулачковые валы (правый и левый); 3 — упорный подшипник, 4 — опорный подшипник; 5 — призонный болт; 6 — монтажное пружинное кольцо; 7— штифт; 8 — установочный болт; 9, 10 — шестерни; 11 — предельный регулятор; 12—пята; 13—гайка

Вал опирается на 11 стальных вкладышей подшипников с баббитовой заливкой (баббит БК-2). Вкладыши подшипников состоят из двух половинок, установленных в расточках (ложе) блока с зазором (без натяга). Две половники одного вкладыша фиксируются одна относительно другой штифтами и монтажным разрезным проволочным кольцом. Для предотвращения от осевого сдвига и проворачивания подшипники фиксируются в расточках ввернутыми в блок установочными болтами, которые своей хвостовой частью (без резьбы) входят в отверстие тела вкладыша (диаметр отверстия на 2 мм больше диаметра хвостовика болта). Такая установка кулачкового вала в опорных вкладышах подшипников с их Т-образным сечением (см. рис. 21) обеспечивает ему самоустанавливаемость в блоке по опорным шейкам с прилеганием вкладыша по всей длине шейки вала, что весьма важно для равномерного износа шейки и вкладыша при многоопорном вале.

Концевой подшипник вала топливных насосов (со стороны генератора) является упорным, предохраняющим вал от осевого перемещения. Он состоит из упорного вкладыша с заливкой торцовой поверхности баббитом, упорного фланца, нажимного кольца и пяты. Упорный бронзовый фланец прилегает плотно к обработанной поверхности блока за счет затяжки нажимного кольца. Сборка узла упорного подшипника должна обеспечивать осевой люфт
кулачкового вала с зазором между пятой и упорным фланцем в пределах
0,1—0,3 мм.

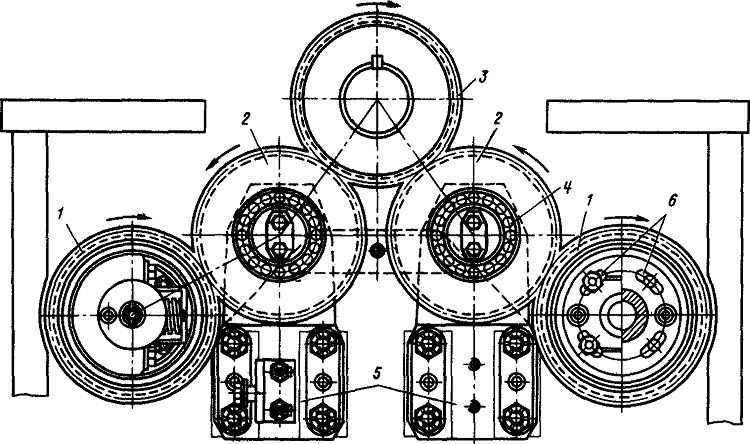

Рис. 21. Привод валов топливных насосов:
1 — шестерни на правом и левом кулачковых валах: 2 — паразитные шестерни; 3 — шестерня на верхнем коленчатом валу, 4 — шарикоподшипники паразитных шестерен; 5 — кронштейны паразитных шестерен; 6—пазы на шестернях топливных насосов

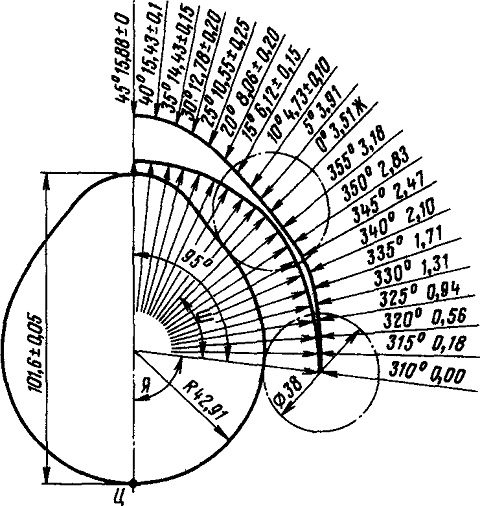

Рис. 22. Профиль топливного кулачка (подъемы центра ролика толкателя):
И — центр затылка кулачка; Ш — участок профиля отклонением подъема ±0,05 мм; Ж — исходная ось для отсчета углов

Валы топливных насосов в сборе после их установки в блоке должны легко поворачиваться в подшипниках усилием одной руки за фланец. Все зазоры, в том числе и цилиндрических шестерен, проверяют в рабочем положении дизеля. При этом боковой зазор между зубьями шестерен проверяют до установки толкателей топливных насосов.

Толкатели топливных насосов преобразовывают вращательное движение валов привода топливных насосов в поступательное движение плунжера топливного насоса (рис. 23). Толкатель 7 представляет собой стальной стержень с утолщенной цилиндрической частью (поршнем). В отверстиях проушины толкателя помещается ось ролика 2, на котором вращаются бронзовая втулка 3 и стальной, цементированный и закаленный до высокой твердости ролик 4. Для предотвращения от проворачивания толкателя вокруг своей оси ось ролика зафиксирована относительно корпуса толкателя 5 пальцем 1, который своим хвостовиком заходит в паз корпуса толкателя. Наконечник

9, запрессованный в пустотелый хвостовик толкателя, упирается в торец плунжера топливного насоса. Пружина

6 толкателя прижимает ролик к кулачку вала топливного насоса.

При вращении вала привода топливных насосов ролик обегает кулачок вала, и толкатель совершает поступательное движение.

Масло для смазывания подшипников валов топливных насосов и их привода подается от верхнего масляного коллектора по трубке, соединяющей масляный коллектор с первой опорой (см. рис. 20) левого и правого кулачковых валов (со стороны управления), заполняя объем между буртами вкладыша и расточкой в опоре. Далее масло поступает по центральному каналу в валах и по каналам в каждой опорной шейке к подшипникам.

По специальным каналам масло поступает к ступицам шестерен привода

валов насосов и по каналам во впадинах зубьев идет на смазывание шестерен.

На концевом фланце правого вала привода топливных насосов укреплен предельный регулятор частоты вращения коленчатого вала. Регулятор предназначен для автоматической защиты дизеля от превышения допустимой частоты вращения, заданной в пределах 940—980 об/мин путем отключения подачи топлива в цилиндры

двигателя с помощью системы рычагов, смонтированных в отсеке управления.

При достижении заданной пое-дельной частоты вращения груз регулятора увеличивает радиус своего вращения и начинает воздействовать на рычажную систему, которая отключает подачу топлива.

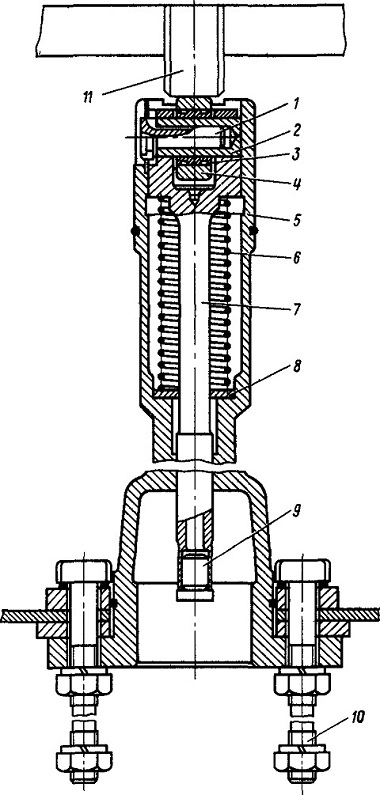

Рис. 23. Толкатель топливного насоса:
1 — направляющий палец; 2 — ось ролика; 3 — втулка ролика; 4 — ролик; 5 — корпус толкателя; 6 — пружина толкателя; 7 — толкатель; 8 — кольцо опорное пружины; 9 — наконечник; 10—болты для подвешивания топливного насоса; 11 — кулачок вала привода насоса
