Сопротивления и предохранители на тепловозе 2ТЭ10Л
В цепях регулирования и управления тепловозом применяются три типа
сопротивлений: ленточные КФ, проволочные СР и ПЭ.
Ленточные сопротивления типа КФ (рис. 116) выполняются из фехралевой
ленты, навитой на фарфоровые изоляторы, укрепленные на П-образном
стальном держателе, ребра изоляторов образуют винтовую канавку, в
которой расположена лента. Изготовленный таким образом элемент крепится
на стальных скобах (стойках) посредством изолированных Шпилек и круглых
фарфоровых изоляторов. Элемент разбивается на отдельные секции (ступени)
перемычками, к каждой секции приваривается вывод. Технические данные
ленточных сопротивлений приведены в табл. 15.

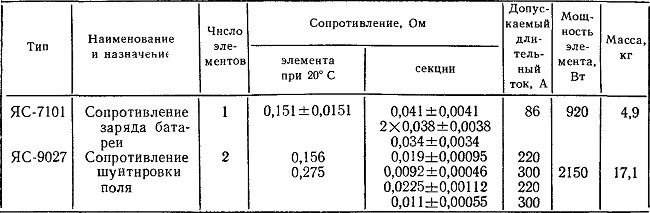

Таблица 15

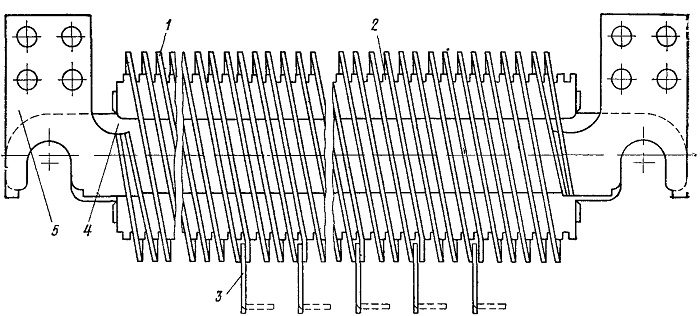

Рис. 116. Элемент сопротивления типа КФ
1 — фехралевая лента; 2— изолятор: 3— промежуточный вывод; 4 —
держатель; 5 — крайний вывод
Сопротивления типа СР (рис. 117) выполнены в
виде полых фарфоровых цилиндров, на которые намотана проволока высокого
омического сопротивления. Цилиндры посредством шпилек и держателей
крепятся к изоляционным (асбоцементным) панелям. Новые панели этих
сопротивлений выполняются в виде блоков, состоящих из отдельных
унифицированных пластмассовых панелей (рис. 118), стянутых шпильками в
единую панель. Монтажные провода подсоединяются к шпилькам,
запрессованным в панель, к которым в свою очередь подключены провода от
регулировочных хомутов, с помощью которых устанавливается требуемая
величина сопротивления секции (части) цилиндра.
В связи с переходом на прессованные панели изменяются и типы аппаратов,
что видно из табл. 16.
Технические данные панелей с сопротивлениями типа СР представлены в
табл. 17.

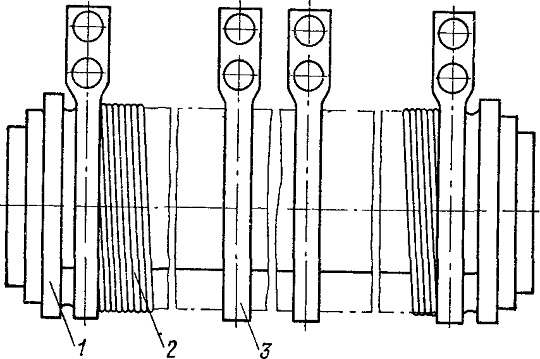

Рис. 117. Элемент сопротивления типа СР
1 — цилиндр; 2— обмотка; 3 — хомут

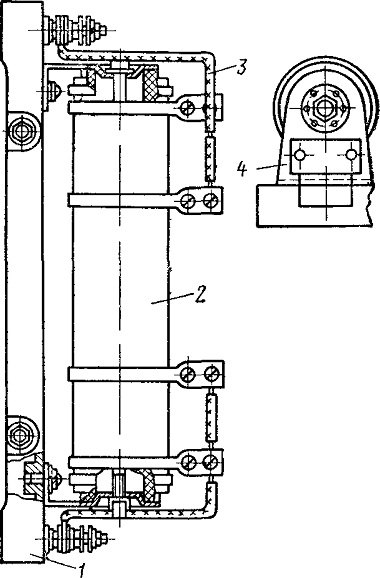

Рис. 118. Унифицированная панель с элементом сопротивления типа СР:
1 — панель; 2 — элемент; 3 — монтажный провод; 4 — держатель
Панели с резисторами типа ПЭ (табл. 18) представляют собой
асбоцементные панели, на которых с помощью шпилек, стоек и фарфоровых
изоляторов установлены резисторы мощностью 50 и 100 Вт. Резисторы
выполнены в виде
полых керамических трубок. На трубки намотана проволока из нихрома или константана, покрытая высокопрочной эмалью. Применяются нерегулируемые резисторы типа ПЭВ и регулируемые типа ПЭВР. На поверхности последних имеется свободная от эмали дорожка провода для закрепления хомута, с помощью которого устанавливается требуемая величина сопротивления.
Панель с предохранителем ПП-4035. Аппарат представляет собой три
изоляционных прессованных панели, на каждой из которых установлен один
патрон с предохранителем типа ПР-2.
Номинальный ток патрона 200 А, номинальное напряжение 220 В. В патронах
установлены две плавкие вставки на 125 А, 220 В и одна вставка на 160 А,
220 В. Масса аппарата 4,1 кг.
Таблица 16
|
Асбоцементные панели |
Прессованные панели |
Асбоцементные панели |
Прессованные панелн |
||
|
старый тип |
с монтажны- wи шиилььамв |
старый тип |
с монтажными шпильками |
||
|
ПС-3080 ЩС-41Б-9 ЩС-41Б-2 ПС-3010 |
ПС-5050 ПС-50112 ПС-50110 ПС-50111 |
ПС-50417 ПС-50418 ПС-50122 ПС-50124 ПС-50125 |
ЩС-42А-3 ПС-50211 ПС-5045 |
ПС-50221 ПС-50223 ПС-50227 ПС-5039 ПС-50410 |
ПС-50230 ПС-50231 ПС-50232 ПС-50318 ПС-50416 |
Таблица 17
|
Тнп панели |
Цепь расположения панели |
Тип элемента |
Сопротивление элемента при 20° С, Ом |
Число эле ментов |
Допускаемый длительный ток, А |
Масса, кг |
|
ПС-50417 |
Задающая обмотка ампли |
СР311Э |
125 |
1 |
1,62 |
7,5 |
|
|
стата |
СР312Э |
81 |
1 |
2,04 |
|
|
|
|
СР315Э |
31,9 |
1 |
3,22 |
|
|
|
|
СР304Э |
311 |
1 |
1,26 |
|
|
ПС-50418 |
Подмагничивания ампли |
СР322Э |
11 |
1 |
5,5 |
7,5 |
|
|
стата |
СР321Э |
15,8 |
|
4,57 |
|
|
|
|
СР316Э |
22,1 |
1 |
3,9 |
|
|
ПС-50122 |
Амплистата |
СР31аЭ |
31,9 |
1 |
3,22 |
1,8 |
|
ПС-50124 |
Реле заземления |
СР323Э |
8,08 |
1 |
6,4 |
1,8 |
|
ПС-50125 |
Токовые катушки реле пере |
СРЗ^Гс) |
110 |
1 |
5,5 |
1,8 |
|
|
хода |
|
|
|
|
|
|
ПС-50230 |
Прожектора |
СР323Э |
8,08 |
1 |
6,4 |
4,0 |
|
|
|
СР326Э |
4,02 |
1 |
9,1 |
|
|
ПС-50231 |
Возбуждения синхронного |
СР314Э |
49,3 |
1 |
2,6 |
4,0 |
|
|
генератора и в цепь стаби |
СРЛ5Э |
31,9 |
1 |
3,22 |
|
|
|
лизирующего трансформа |
|
|
|
|
|
|
|
тора |
|
|
|
|
|
|
ПС-50232 |
Тахометрического блока и |
СР315Э |
31,9 |
1 |
3,22 |
4,0 |
|
|
возбуждения генератора |
СР314Э |
49,3 |
1 |
2,6 |
|
|
ПС-50318 |
Размагничивающей обмотки |
СР304Э |
323 |
1 |
1,01 |
5,7 |
|
|
возбудителя |
СР315Э |
31,9 |
2 |
3,22 |
|
|
ПС-50416 |
Трансформатора постоянно |
СР311Э |
125 |
4 |
1,62 |
7,5 |
|
|
го напряжения |
|
|
|
|
|
|
ПС-50129 |
Задающей обмотки |
СР305Э |
200 |
1 |
1,26 |
1,8 |
|
Примечание. Мощность панели 350 Вт. |
|
|
|
|
||
Таблица 18
|
Тип панели |
Цепь расположения панели |
Число рези сторов |
Тип резистора |
Сопротивление резистора при 20° С, Ом |
Допустимый длительный ток резистора, А |
Мощ ность рези стора, Вт |
Масса, кг |
|
ПС-41200 |
Шунтовых катушек |
12 |
8ХПЭВР-Ю0 |
2500 |
0,17 |
100 |
11,2 |
|
|
реле перехода |
|
4ХПЭВ-100 |
2000 |
0,17 |
100 |
|
|
ПО-50-2А-1 |
Вентиляторов и сиг |
2 |
2ХПЭ50 |
51 |
0 98 |
50 |
0,83 |
|
|
нальных светиль |
|
|
|
|
|
|
|
|
ников |
|
|
|
|
|
|
|
ПС-2010 |
Реле времени масля |
1 |
ПЭ50 |
100 |
0,7 |
50 |
0,48 |
|
|
ного насоса |
|
|
|
|
|
|
