Трансформаторы на тепловозе 2ТЭ10Л

Трансформаторы на тепловозе 2ТЭ10Л

Трансформатор — статическое электромагнитное устройство, используемое для преобразования электрической энергии и передачи ее из одной цепи в другую. Они позволяют преобразовывать основные параметры электрической энергии в цепях переменного тока: напряжение, силу тока, форму кривой. Это преобразование обычно осуществляется одновременно с передачей электромагнитным путем энергии в другую цепь, Ht связанную непосредственно е цепью, откуда эта энергия подводится.

Магнитный поток в трансформаторах определяется напряжением первичной обмотки (обмотки, включенной в сеть) и практически не зависит от тока нагрузки.

Трансформаторы питания (распределительные) обычно подразделяются по напряжению, частоте, числу фаз, коэффициенту трансформации, числу обмоток и конструкции трансформатора. Трансформаторы распределительные типа ТР, примененные на тепловозе, являются низковольтными, повышенной частоты, однофазными, понижающими. Все они многообмоточные, броневого типа.

Трансформатор постоянного тока- ТПТ-4Б

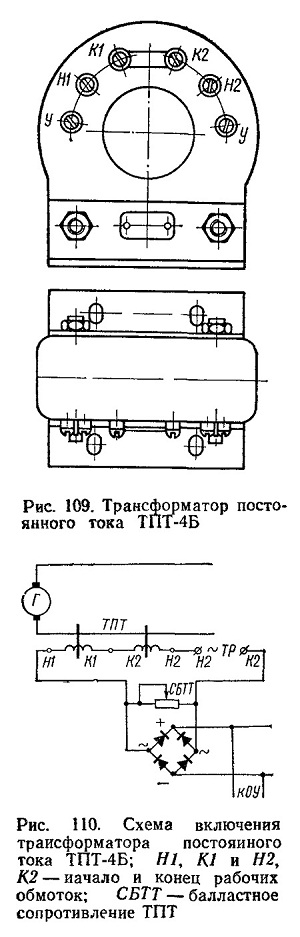

Предназначен для измерения тока главного генератора тепловоза. Состоит из двух тороидальных сердечников сечением 48 мм2, выполненных из железоникелевого сплава, на каждом из которых намотана рабочая обмотка (рис. 109). Рабочие обмотки встречно соединены между собой. Управляющей обмоткой является один или несколько кабелей, пропускаемых через центральное отверстие трансформатора.

Сердечники трансформаторов с обмотками и шпильками залиты компаундом на основе эпоксидной смолы.

К шпилькам прикреплены угольники, посредством которых трансформатор устанавливается на тепловозе.

Работа трансформатора постоянного тока основана на том же принципе, как и магнитного усилителя, т. е. индуктивное сопротивление рабочих обмотон изменяется под влиянием подмагничивания обмотки управления, в данном случае кабеля, по которому протекает ток главного генератора.

Сердечник намагничивается одновременно постоянным и переменным током. В каждый данный полупериод переменный поток, создаваемый вторичным током, в одном из сердечников совпадает по направлению в постоянным потоком, в другом имеет обратное направление.

В первом из сердечников еуммарный поток практически равен потоку насыщения. В этом случае э. д. с. во вторичной обмотке не «оздаетея и, следовательно, эта обмотка обладает нулевым сопротивлением для переменного тока, и падение напряжения на ней равно нулю. При увеличении тока генератора степень насыщения сердечников увеличивается, индуктивное сопротивление рабочей обмотки уменьшается и ток в рабочей цепи трансформатора увеличивается. Отсюда следует, что ток в рабочей цепи трансформатора постоянного тока пропорционален току главного генератора.

Схема включения трансформатора изображена на рис. 110.
