11.4. Объединенный регулятор (частоты вращения и нагрузки) дизеля 1А-9ДГ-2 тепловоза 2ТЭ116



Объединенный всережимный непрямого действия гидромеханический регулятор 4-7РС-2 (рис. 37) с центробежным измерителем скорости и автономной масляной системой автоматически поддерживает заданный режим работы дизеля, воздействуя на рейки топливных насосов и через индуктивный датчик на контур возбуждения тягового генератора. Регулятор имеет устройства: ступенчатого 15-по-зиционного электрогидравлического дистанционного управления; дистанционной остановки дизель-генератор а с пульта управления тепловоза или при срабатывании защит; вывода якоря индуктивного датчика в положение минимального возбуждения тягового генератора; ограничения подачи топлива в зависимости от давления наддува; защиты дизеля от падения давления масла. В нижнем корпусе регулятора размещен масляный насос, в среднем корпусе — золотниковая часть с измерителем частоты вращения, аккумуляторы масла, силовой и дополнительный сервомоторы, рычажная передача обратной связи и механизм изменения длительности набора частоты вращения. В верхнем корпусе имеются механизмы: управления частотой вращения; регулирования нагрузки дизеля; вывода индуктивного датчика в положение минимального возбуждения генератора и стопа; ограничения подачи топлива в зависимости от давления наддува; защиты дизеля от падения давления масла.

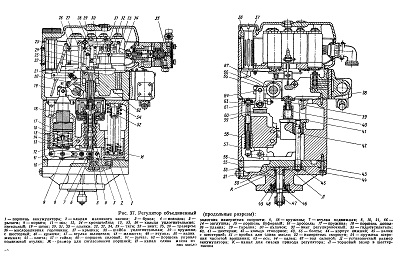

Рис. 37. Регулятор объединенный (продольные разрезы)
