ЭЛЕКТРОГИДРАВЛИЧЕСКИЕ ВЕНТИЛИ ТЕПЛОВОЗА ТГМ3
(рис. 58)
Блок электрогидравлических вентилей является связующим звеном между
гидравлической и электрической схемами автоматической системы управления
гидропередачи. В электрической схеме
он является исполнительным органом, а в
гидравлической — командным.
Блок представляет собой три совершенно одинаковых вентиля, соединенных в
одном корпусе.
На разрезе АА рассмотрим устройство и работу вентиля. В корпус 1 помещен
золотник 2. Сверху к корпусу на шпильках 9 крепится катушка вентиля 3 с
корпусом 4, клеммником 15 и крышкой
5. Снизу золотник закрыт крышкой 19, которая к корпусу крепится
на шпильках 24. На хвостовик золотника 2,
проходящий через крышку 19, надевается возвратная пружина 20, и упорная
шайба 21. Затяжка пружины производится с помощью гайки 22. Хвостовик
золотника с пружиной закрывается колпачком 25, который навернут на
крышку 19.
Работа вентиля протекает следующим образом.
При прохождении тока через катушку 3 золотник 2 под действием магнитных
сил втягивается до упора шайбы 21 в крышку 19, и масло от вихревого
насоса, подведенное' к полости а, проходит через выточку золотника в
полость 6 и от него к золотниковой коробке. Полость в, сообщенная со
сливом, разобщается с полостью б верхним пояском золотника 2.
В нейтральном положении (при выключении тока) золотник под действием
пружины 20 опускается вниз и сообщает полость б с полостью в. Подвод
масла к полости б в это время перекрывается средним пояском золотника 2.

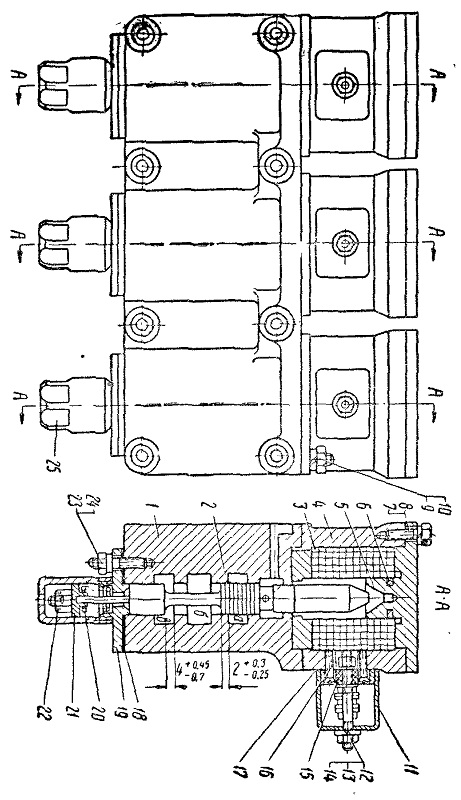

Рис. 58. Электрогидравлические вентили:
1—корпус; 2— золотник; 3 — катушка вентиля; 4— корпус катушки; 5—крышка;
6—кольцо уплотнительное; 7 —болт; 8— шайба; 9—шпилька; 10— гайка;
11—колпачок; 12 — шпилька; 13—гайка; 14 — шайба; 15—клеммник; 16—винт:
17, 18 — прокладки; 19 — крышка; 20 — пружина; 21 — шайба; 22 — гайка;
23 — гайка; 24 — шпилька; 25—колпачок
