КЛАПАН ВИХРЕВОГО НАСОСА ТЕПЛОВОЗА ТГМ3

КЛАПАН ВИХРЕВОГО НАСОСА ТЕПЛОВОЗА ТГМ3

Клапан вихревого насоса должен обеспечивать давление в системе автоматики не более 5,5 кг/см2. Устройство клапана показано на рис. 56. В корпус 1 клапана помещен золотник 7 с пружиной 6. К корпусу болтами 5 крепится через прокладку 2 крышка 3. Уплотнение между корпусом клапана и корпусом гидропередачи достигается уплотнительным кольцом 8.

Работа клапана.

При превышении в сети системы автоматики давления 5,5 кг/см2 жидкость преодолевает сопротивление пружины 6, открывает клапан и сливается в картер гидропередачи.

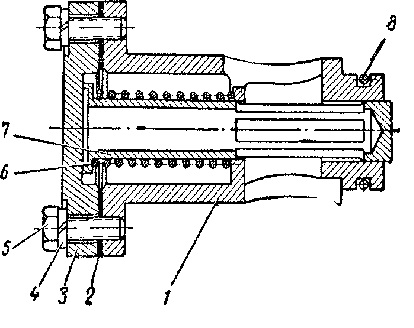

Рис. 56. Клапан вихревого насоса:
1—корпус; 2 — прокладка; 3 — крышка; 4 — шайба; 5 — болт; 6 — пружина; 7 —золотник; 8 — кольцо уплотнительное
