У вагона-самосвала 2ВС-105 нижняя рама (рис. 64) состоит из хребтовой балки 5, двух буферных брусьев 4, двух шкворневых 6 и шести цилиндровых балок 8 с кронштейнами, расположенными с обеих сторон вагона.

Хребтовая балка 5 имеет замкнутое коробчатое сечение и изготовлена из двух двутавров № 55, расположенных на расстоянии 350 мм симметрично от продольной оси вагона и перекрытых сверху и снизу листами толщиной 10 мм. Длина хребтовой балки 13 800 мм, масса 4248 кг. В местах крепления шкворневых и цилиндровых кронштейнов с внутренней стороны к вертикальным полкам двутавров приварены ребра жесткости (8 шт.). По концам к вертикальным полкам двутавров хребтовой балки приклепаны объединенная розетка и задний упор автосцепки, ось симметрии которых по высоте проходит на расстоянии 121 мм от нижней кромки двутавра.

При сборке хребтовой балки допускается прогиб в вертикальной плоскости (вверх не более 10 мм, вниз не более 5 мм) и кривизна в горизонтальной плоскости (не более 5 мм). Кронштейн шкворневой балки 6 имеет замкнутое сечение в виде двух вертикальных ре-бер 11 из листа толщиной 12 мм. Вертикальные ребра 11 разнесены на расстояние 140 мм и усилены двумя ребрами жесткости. Длина шкворневого кронштейна хребтовой балки равна 598 мм. Верхний лист 10 имеет форму ласточкина хвоста, ширина его свободного конца 220 мм, а ширина в месте приварки к двутавру хребтовой балки 310 мм. Верхний лист установлен симметрично относительно оси кронштейна; допускаемое смещение — не более 2 мм. На верхний лист шкворневого кронштейна с обеих сторон вагона на расстоянии 625 мм от его продольной оси приварены литые шкворневые опоры кузова 9 из стали 15JI, или 20Л, или 25JI (ГОСТ 977—65). Опоры на шкворневых кронштейнах установлены строго параллельно; отклонение от параллельности допускается не более 0,5 мм на длине 170 мм.

Кронштейн цилиндровой балки 8 также имеет замкнутое сечение, выполненное в виде вертикальных ребер 12 из листа толщиной 12 мм, перекрытых сверху и снизу листами 14 толщиной 12 мм. Вертикальные ребра 12 разнесены на расстояние 60 мм и усилены ребрами жесткости. Для установки цилиндров наклона кузова в вертикальных ребрах цилиндровых кронштейнов имеётся вырез, усиленный листом 13 толщиной 12 мм. Верхний лист 14 цилиндрового кронштейна также установлен симметрично относительно оси кронштейна; допускается смещение не более 2 мм. На эти листы с обеих сторон вагона установлены литые цилиндровые опоры кузова 15, конструкция которых аналогична опорам шкворневого кронштейна.

Буферный брус 4 вагона-самосвала сварен из вертикального лобового листа толщиной 8 мм, который приварен к торцам двутавра хребтовой балки. Вертикальный лист усилен ребрами и горизонтальными листами, которые также приварены к двутаврам хребтовой балки. К вертикальному листу справа приклепан поручень-сту-пенька.

На хребтовой балке нижней рамы между шкворневыми кронштейнами установлены упоры 7, которые предохраняют кузов от перемещения в продольном направлении. К хребтовой балке приварены также кронштейны 1, 2 и 3 для крепления соответственно запасного резервуара, воздухозамедлителя и тормозного резервуара. Все элементы нижней рамы изготовлены из стали 09Г2.

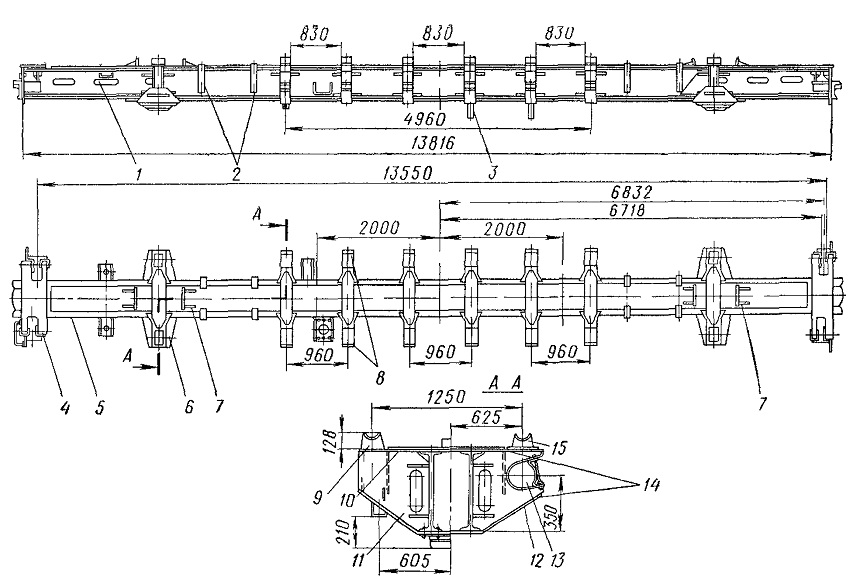

Рис. 64. Нижняя рама вагона-самосвала 2ВС-105
