3. УСТАНОВКА АВТОСЦЕПКИ НА ЛОКОМОТИВЫ
Паровозная автосцепка устанавливается без поглощающего аппарата, так как
для него нет места в раме паровоза.
Рамы современных паровозов приспособлены для
установки автосцепки и воспринятая тяговых и ударных усилий через
паровозную розетку.

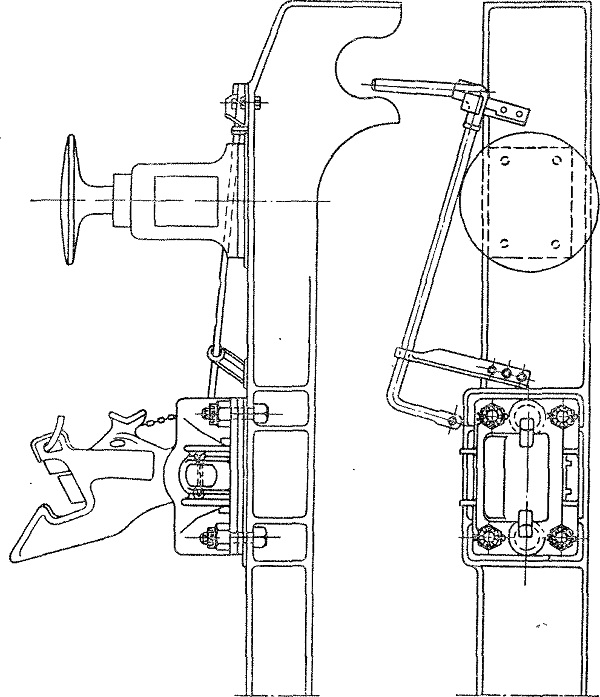

На фиг. 85 показана автосцепка, установленная на паровозе серии ФД.
Паровозы прежних лет постройки менее приспособлены к установке автосцепки и поэтому требуют дополнительных работ по подготовке рамы для этой цели.

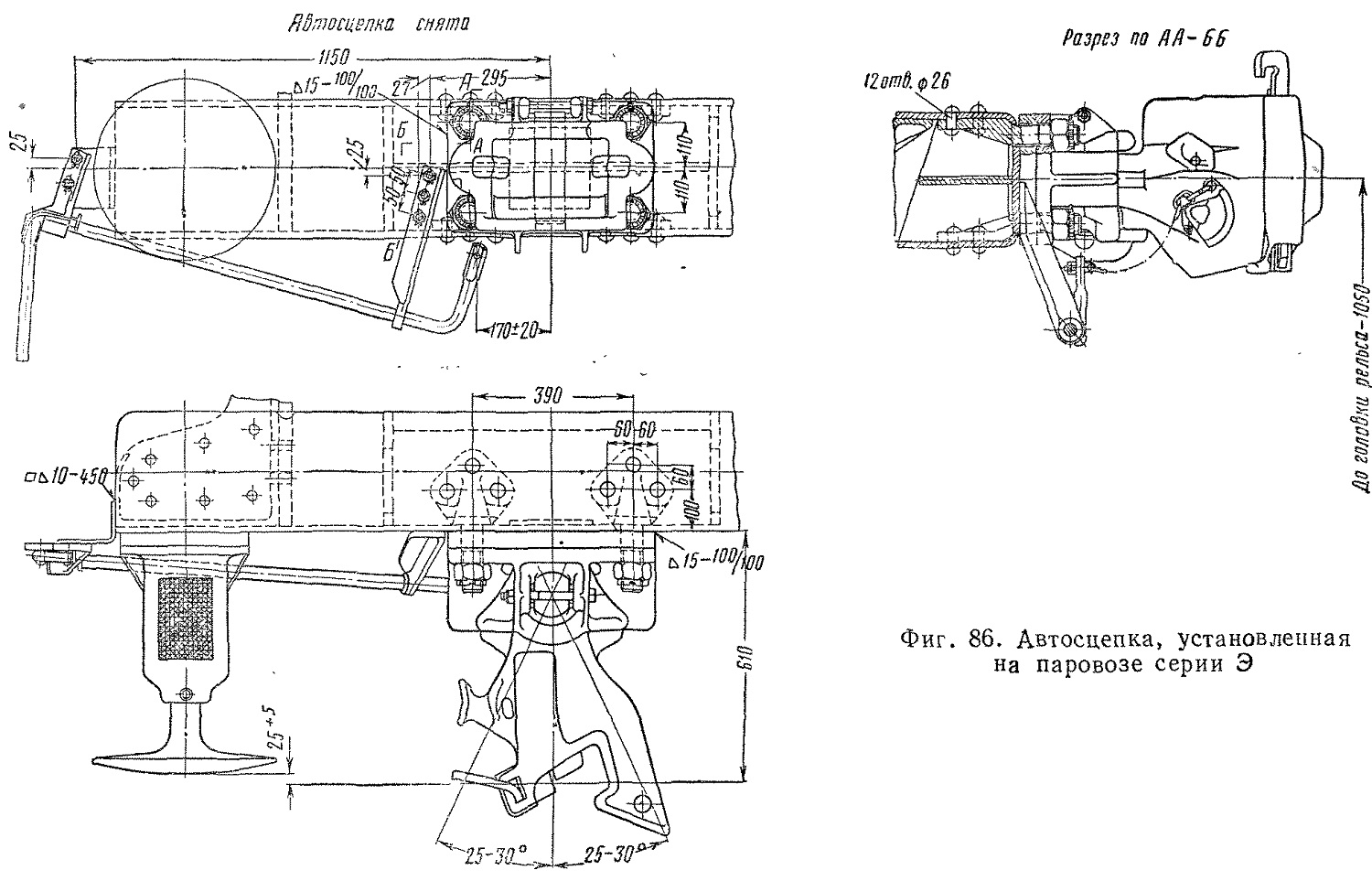

На фиг. 86 показана автосцепка, установленная на
паровозе серии 3. Буферный брус этого паровоза не рассчитан на
непо-средственное воспринятое тяговых и ударных усилии через автосцепку,
поэтому он усиливается листом, армированным угольником. Этот лист
крепится к нижней полке буферного бруса, а с противоположного конца — к
специальной связи. Паровозная розетка прикреплена к буферному брусу
четырьмя лапчатыми болтами диаметром 50 мм с корончатыми гайками. Лапы
болтов приклёпаны к верхней и нижней полкам буферного бруса.
Аналогичным порядком устанавливается автосцепка на паровозе серии СО.
На тендерах паровозов устанавливается автосцепка
вагонного типа по нормам ГОСТ 3475—46 с поглощающим аппаратом, для
размещения которого требуется наличие типового кармана размером 327 х
625 мм.

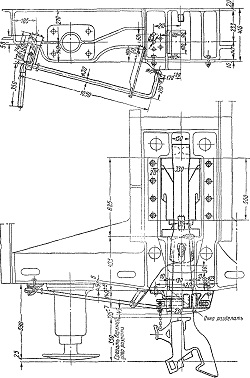

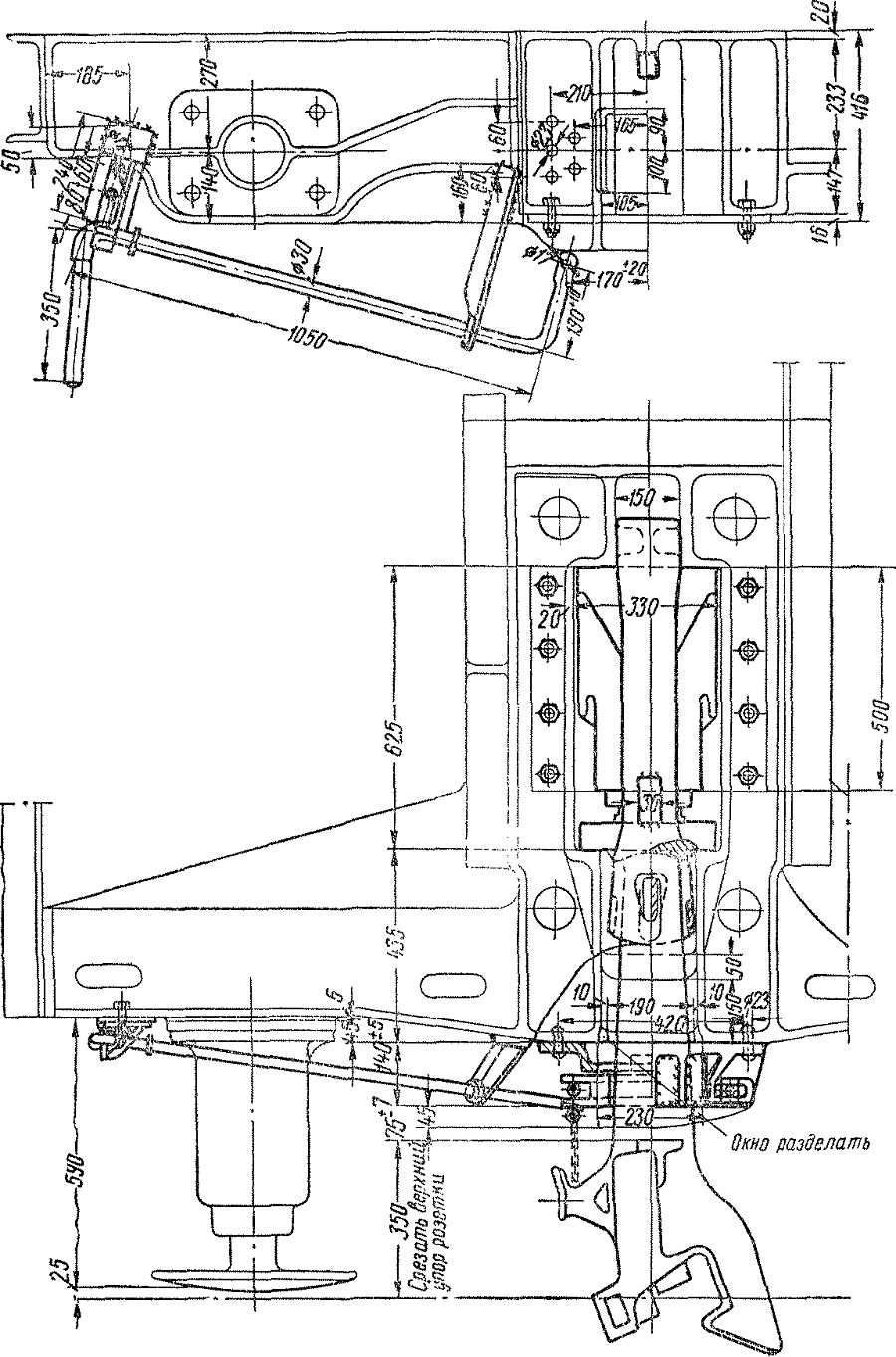

На фиг. 87 показана автосцепка, установленная на шестиосном тендере
паровоза серии ФД. Рама этого тендера построена с учётом типовой
установки автосцепки с поглощающим аппаратом. Однако опоры в раме
тендера для упорной плиты отстоят от буферного бруса на расстоянии 435
мм (вместо 390 мм). Поэтому при оборудовании тендера автосцепкой
производится укорочение ударной розетки на 45 мм с соответствующим
усилением её.
Аналогично устанавливается автосцепка на тендере паровоза серии ИС и др.
Рамы некоторых типов тендеров приходится усиливать и приспосабливать для
установки автосцепки.

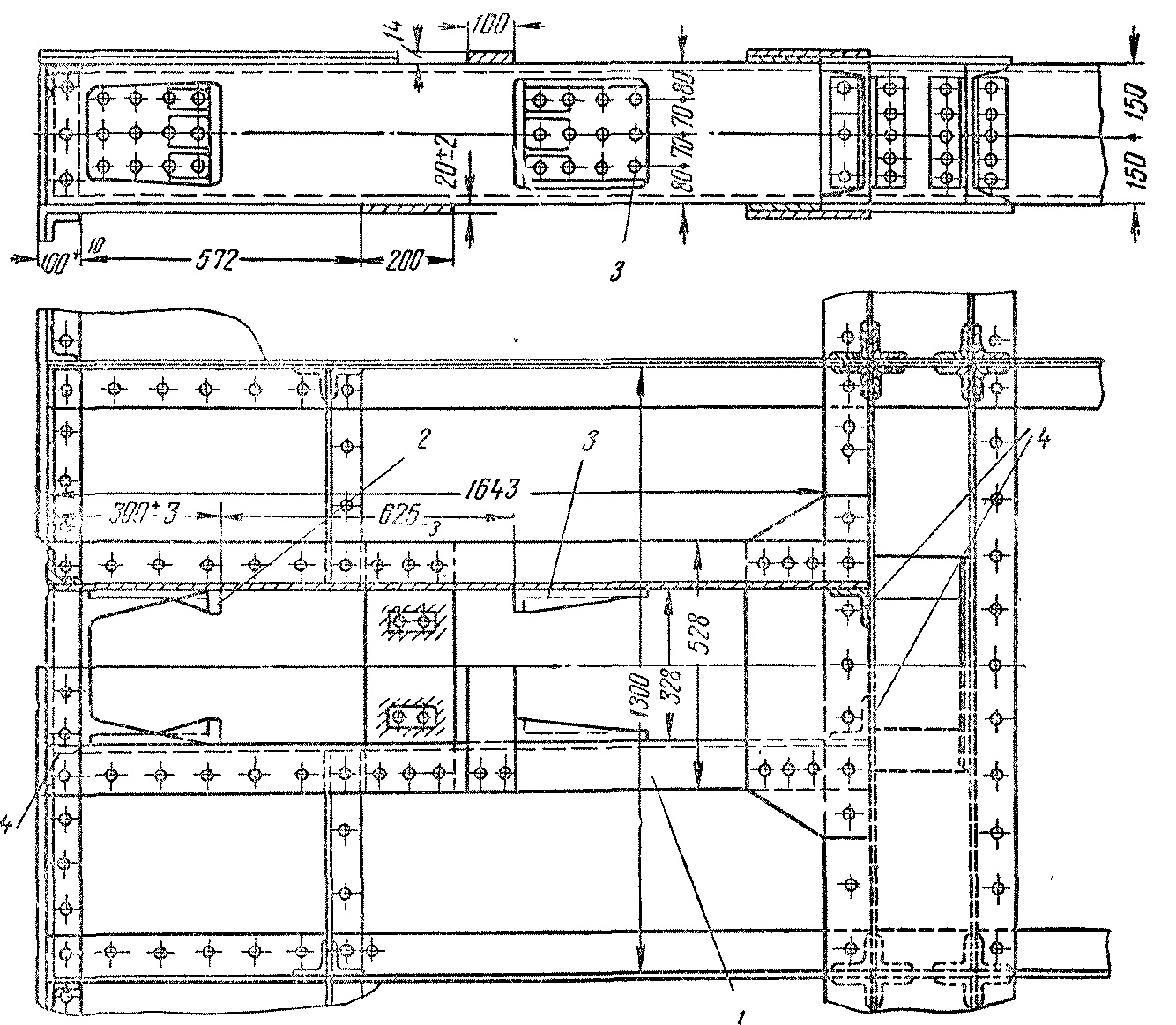

На фиг. 88 показано укрепление рамы четырёхосного тендера паровоза серии
Э при оборудовании его автосцепкой.
Для размещения поглощающего аппарата и воспринятая
продольных усилий применены два швеллера 1, к которым приклёпываются
передние 2 и задние 3 упорные угольники. Эти швеллеры (№ 30)
представляют собой короткую хребтовую балку и укрепляются уголками 4 к
буферному брусу и шкворневой балке.
Для постановки хребтовой балки бак тендера отделяется от рамы, раскосные
угольники удаляются, поперечные связи в виде швеллера и нижнего листа
вырезаются в зоне хребтовой балки.
Подобным способом приспосабливаются для установки автосцепки тендеры
паровозов других типов.
На электровозах и тепловозах устанавливается автосцепка вагонного типа с
поглощающим аппаратом.

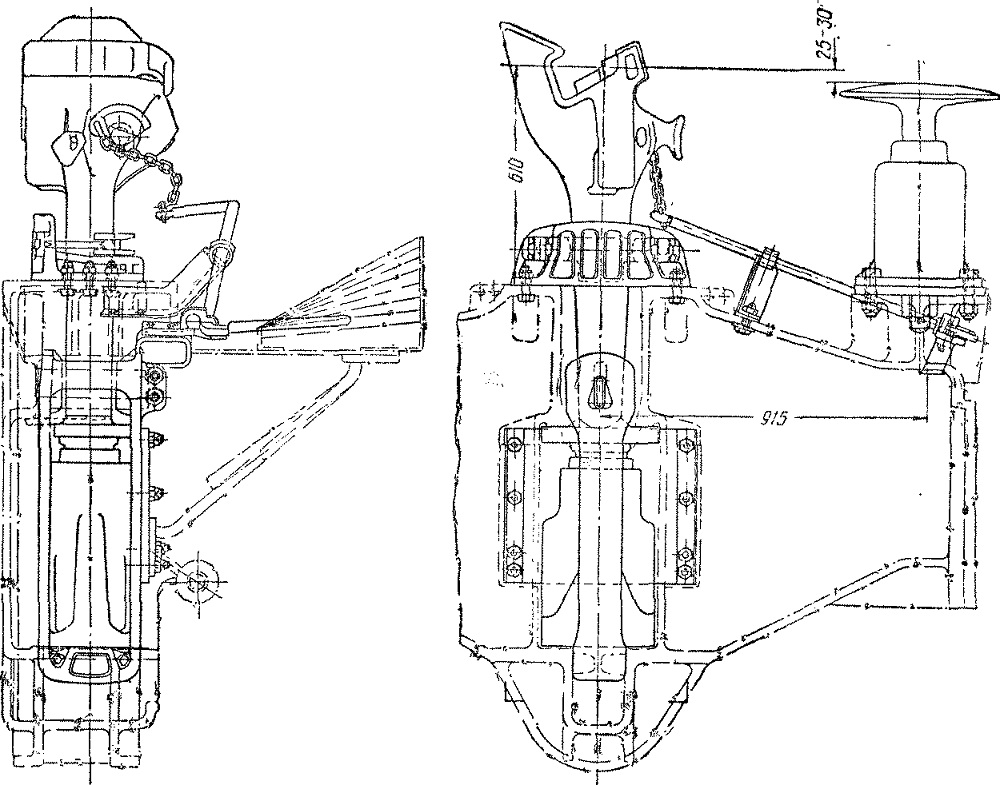

На фиг. 89 показана типовая установка автосцепки на электровозе. Рама
электровоза с каждого конца полностью приспособлена, для такой цели.
Фиг. 85. Автосцепка, установленная на паровозе серии ФД
Фиг. 86. Автосцепка, установленная на паровозе серии Э
Фиг. 87. Автосцепка, установленная на тендере паровоза серии ФД
Фиг. 88. Укрепление рамы тендера паровоза серии Эдля установки автосцепки
Фиг, 89. Установка автосцепки на электровозе
