постепенно подавайте сжатый воздух в насос цилиндра до тех пор, пока давление не
начнет понижаться;
−
точно снимите показания понижения давления; давление в системе после обратного
хода поршня: 0,8 - 1,5 кг/см
2
;
−
при отклонении значения давления замените клапан давления и пружину.

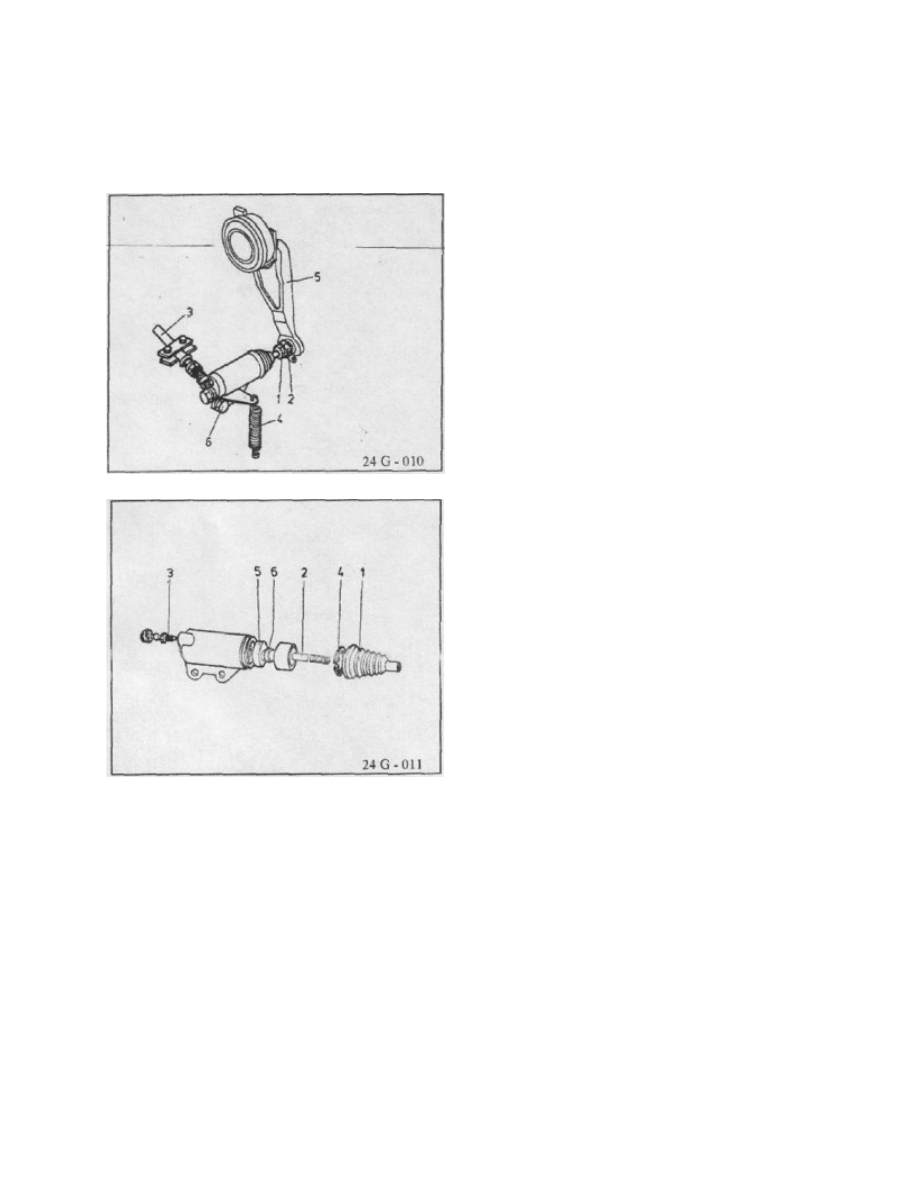

6. ПРИЕМНЫЙ ЦИЛИНДР
ПОРЯДОК ДЕМОНТАЖА
1. Ослабьте предохранительную гайку "1"
и гайку "2".
2. Снимите защитное соединение "3"
приемного цилиндра, затем закройте
его, чтобы перекрыть подачу
жидкости.
3. Снимите пружину "4".
4. Вытащите шток толкателя приемного
цилиндра из расцепляющей вилки "5".
5. Открутите два винта "6" приемного
цилиндра.
6. Снимите приемный цилиндр.
ПОРЯДОК СБОРКИ
Выполняется в порядке, обратном
демонтажу.
ПОРЯДОК ДЕМОНТАЖА
Выполните демонтаж в следующем порядке:
Защитная манжета "1" и шток "2".
Воздушную часть "3".
Кольцо фиксации поршня "4".
Поршень "6".
Прокладку "5".
ПОРЯДОК СБОРКИ
Выполняется в порядке, обратном
демонтажу.
Перед сборкой поместите поршень и прокладку в чистую тормозную жидкость.
ПРОВЕРКИ.
Проверьте и, при необходимости, замените следующее:
2. Канал корпуса премного цилиндра на предмет задиров или износа.
3. Часть корпуса, на которую устанавливается прокладка, и воздушную часть корпуса
на повреждение.
4. Поршень на деформацию.
5. Прокладку на деформацию и износ.
ПРИМЕЧАНИЕ:
ПОСЛЕ УСТАНОВКИ ЦИЛИНДРА НА АВТОМОБИЛЬ ПРОДУЙТЕ БЛОК И ОТРЕГУЛИРУЙТЕ ЗАЗОР МЕЖДУ
ШТОКОМ И РАСЦЕПЛЯЮЩЕЙ ВИЛКОЙ.
