Westfalia. Testing repair electrical manual - part 130

X82

Frame/waistrail connector

3E

X165

Warm water additional heater connector 8-pin

10J

GF00.19-D-3100-
47K

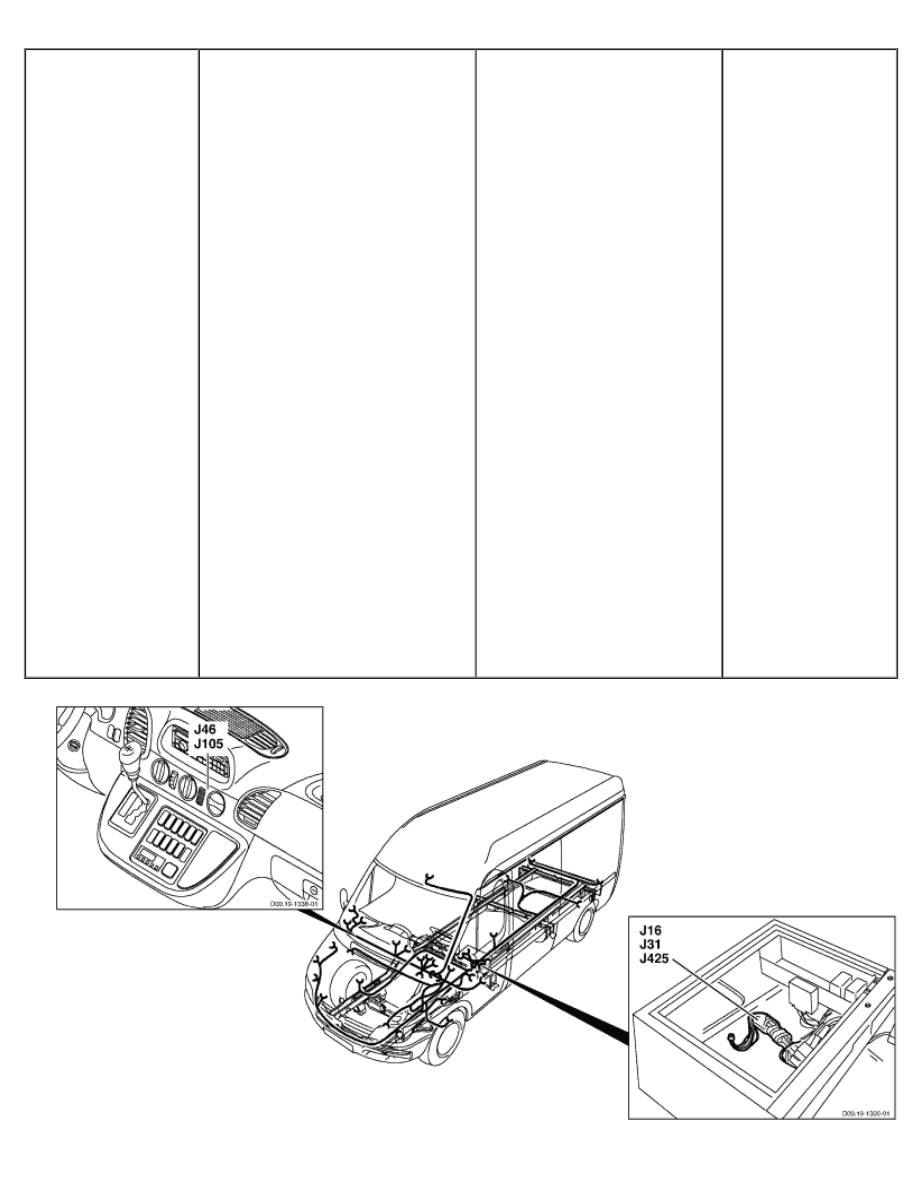

Arrangement and assignment of
terminal block connectors
auxiliary heater (ZHE)

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67,
904.61/66
with code (HZ9) Heater
booster, diesel
with code (H13) Additional
heat exchanger in the load
compartment
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (HZ9) Heater
booster, diesel
with code (H13) Additional
heat exchanger in the load
compartment
with code (ZU8) National
version for USA
Models 903.66/67, 904.66
with code (H13) Additional
heat exchanger in the load
compartment
with code (ZU9) National
version for Mexico



D00.19-1389-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J31

FWH/seat frame (behind rubber
grommet)

F5

ABS terminal 15 fuse

1



Circuit 15 fused connector sleeve

F52

Front passenger door power window 1

fuse (25 A)





F53

Driver door power window fuse (25
A)

1





F54

Heated and adjustable exterior
mirror fuse (10 A)

1





F86

EDW circuit 15 fuse (7.5 A)

1





F127

Differential lock fuse (15 A)

1





F128

Driver, passenger seat heater fuse
(15 A)

1





F139

Additional heater fuse (10 A)

1





F150

Roof fan fuse (15 A)

1





K70

Circuit 15 relay for optional
equipment

1

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control
and operating unit

1.9





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1





S90

Roof fan switch

1





S92

Panic alarm button

1





S99

ATA [EDW] towing/interior motion
sensor button

1





S100

Additional heat exchanger double-
contact pushbutton

1





S107

Front passenger seat heater switch

1





S119.1

Fog light switch

1





S124

Reading lamp switch

1





S126

Interior pushbutton

1





S137

Roof AC switch

1





S138

Temperature switch

9





X79

Frame/waistrail connector

2





X234

Cigar lighter illumination plug
connection

3

J105

WWH (middle of instrument panel)

A71

Heater timer

10



Circuit 15 connector sleeve

A81

Air conditioning pushbutton control
and operating unit

1.21





S48

ASR switch

7





S100

Additional heat exchanger double-
contact pushbutton

3
8





X79

Frame/waistrail connector

1

J425

FWH/seat frame (behind rubber
grommet)

F139

Additional heater fuse (10 A)

2



Circuit 15 fused connector sleeve

K58

Additional heat exchanger relay

4





V15

Circulation pump diode

4





X165

Warm water auxiliary heater
connector,
8-pin

6

PE83.70-D-2001-99U



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

E90 Warm water

auxiliary heater
control module

F114 Additional heat

exchanger fuse (25
A)

J105 Circuit 15 connector

sleeve

J16

Circuit 30 connector
sleeve

J425 Circuit 15, fused,

connector sleeve

J46

Circuit 58 connector
sleeve

K58 Additional heat

exchanger relay

S100 Additional heat

exchanger two-way
switch

W5

Ground point seat
frame

W8

Ground point
waistrail

W8

Ground point
waistrail

X165 Warm water

auxiliary heater
connector, 8-pin

X189 Additional heat

exchanger
connector

X81 Frame/waistrail plug

connection

PE83.70-D-2001-
60U

Legend of wiring diagram of
auxiliary heater (ACH)

Models YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,
WD2, WD3, WD6, WD7
Models 903.66 /67, 904.66
with CODE (H13) Additional
heat exchanger in the load
compartment
with CODE (ZU7) National
version for Canada
Models 903.66 /67, 904.66
with CODE (H13) Additional
heat exchanger in the load
compartment
with CODE (ZU8) National
version for USA
Models 903.66 /67, 904.66
with CODE (H13) Additional
heat exchanger in the load
compartment
with CODE (ZU9) National
version for Mexico



Code

Designation

Coordinate

E90

Warm water additional heater control unit

7A

F114

Additional heat exchanger fuse (25 A)

5G

J16

Circuit 30 connector sleeve

6L

J46

Circuit 58 connector sleeve

5E

J105

Circuit 15 connector sleeve

2E

J425

Circuit 15 fused connector sleeve

4G

K58

Additional heat exchanger relay

4L

S100

Additional heat exchanger double-contact pushbutton

3A

W5

Seat frame ground point

2G

W8

Ground point waistrail

2E
5E

X81

Frame/waistrail connector

1H

X165

Warm water additional heater connector 8-pin

6E

X189

Additional heat exchanger connector

2L

PE83.70-D-2001-99V



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A12

Electrical center

A71

Heater timer

A81

Air conditioning
pushbutton
control module

E90

Auxiliary warm
water heater
control module

E90

Auxiliary warm
water heater
control module

E90b96 Flame sensor

E90b97 Temperature

sensor

E90b98 Overheating

sensor

E90m46 Blower motor

E90r18 Glow pin

F98

Warm water
heater blower
stage 1 fuse (10
A)

F101

Warm air
auxiliary heater
fuse (7.5 A)

F143

Additional heater
fuse (25 A)

J16

Circuit 30
connector sleeve

J16

Circuit 30
connector sleeve

J22

Circuit 15, fused,
connector sleeve

J46

Terminal 58
connector sleeve

J46

Terminal 58
connector sleeve

J58

Circuit 30
connector sleeve

J105

Terminal 15
connector sleeve

J302

Tml. 31
connector sleeve

J337

ATA 2 blower
stage connector
sleeve
