PE83.20-D-2000-99E



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A12

Electrical center

A81

Air conditioning
pushbutton control
module

A81

Air conditioning
pushbutton control
module

A81

Air conditioning
pushbutton control
module

A81s2 Blower thumbwheel

switch

E90

Auxiliary warm
water heater
control module

E90

Auxiliary warm
water heater
control module

F70

D+ relay fuse (15
A)

F98

Warm water heater
blower stage 1 fuse
(10 A)

J16

Circuit 30
connector sleeve

J16

Circuit 30
connector sleeve

J19

Circuit 61
connector sleeve

J46

Terminal 58
connector sleeve

J89

Circuit 56b
connector sleeve

J105

Terminal 15
connector sleeve

J337

ATA 2 blower
stage connector
sleeve

K26

Circuit D+ relay

K75

Fan stage 1 warm
water heater relay

M4

Front blower LHD

M4x1 Front blower

connector LHD

P15

Instrument cluster

R10

Blower stages 1-3

series resistor

W4

Ground point
firewall

W5

Ground point seat
frame

W5

Ground point seat
frame

W5

Ground point seat
frame

W8

Ground point
(waistrail)

X79

Frame/waistrail
connector

X82

Frame/waistrail
connector

X82

Frame/waistrail
connector

X165 Warm water

auxiliary heater
connector, 8-pin

X165 Warm water

auxiliary heater
connector, 8-pin

X194 ATA 2 connector

X206 Heater connector

X206 Heater connector

Y95

Recirculated air
solenoid valve

PE83.20-D-2000-
60E

Legend of wiring diagram heater

Models YD1##, YD2##,
YD3##, YD4##, YD5##,
WD1##, WD2##, WD3## ###
to 365850 up to 18.1.02
Models 903.66# /67#,
904.66# ## to 365850 up to
18.1.02
with CODE (ZU8) USA
national version



Code

Designation

Coordinate

A12

Electrical center

19L

A81

Air conditioning pushbutton control and operating unit

12A
20A
26A

A81s2

Blower thumbwheel switch

9A

E90

Warm water additional heater control unit

2L
23L

F70

D+ relay fuse (15 A)

29E

F98

Warm water heater stage 1 blower fuse (10 A)

2E

J16

Circuit 30 connector sleeve

2G
31G

J19

Circuit 61 connector sleeve

28E

J46

Circuit 58 connector sleeve

19E

J89

Circuit 56b connector sleeve

29G

J105

Circuit 15 connector sleeve

12E

J337

ATA [EDW] blower stage connector sleeve

4E

K26

Circuit D+ relay

30L

K75

Fan stage 1 warm water heater relay

3A

M4

Front end blower LHS

14L

M4x1

Front blower connector LHS

15H

P15

Instrument cluster

27L

R10

Blower stages 1-3 series resistor

11L

W4

Firewall ground point

15E

W5

Seat frame ground point

3E
28G
30G

W8

Ground point waistrail

13E

X79

Frame/waistrail connector

26E

X82

Frame/waistrail connector

6E
21E

X165

Warm water additional heater connector 8-pin

3H
21H

X194

ATA [EDW] connector

5K

X206

Heater connector

7E
16E

Y95

Recirculated air solenoid valve

17L

GF00.19-D-3100-
45C

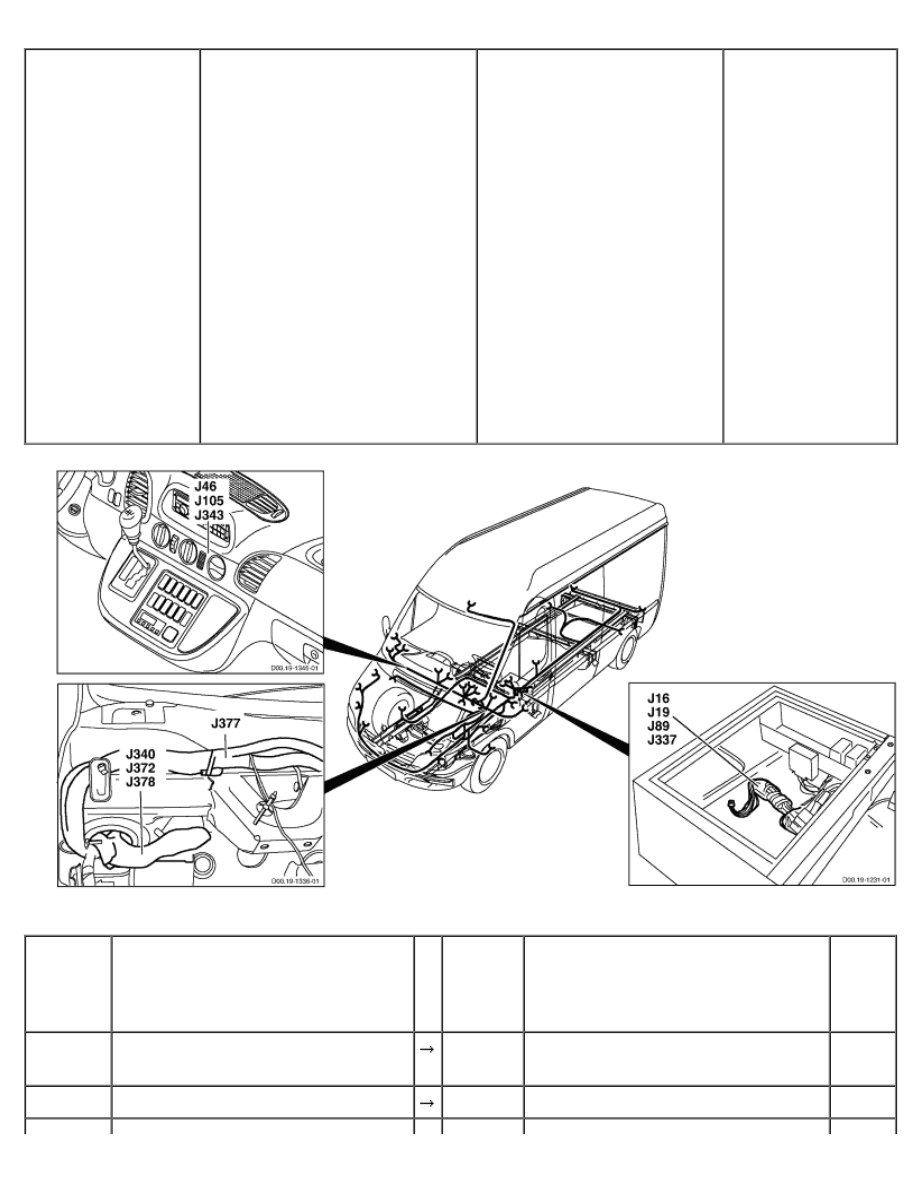

Arrangement and assignment of
terminal block connectors
heating

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67,
904.61/66
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (ZU8) National
version for USA
Models 903.61/62/66/67,
904.61/
62/66
with code (ZU9) National
version for Mexico



D00.19-1384-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J19

FWH/seat frame (behind rubber
grommet)

A8

Central locking control module

1.8



Circuit 61 connector sleeve

F66

Additional battery isolating relay fuse
(15 A)

1





F70

D+ relay fuse (15 A)

2





K3

Heated rear window relay

4





K78

Circuit D+ body manufacturer relay

4





K135

Daytime running lamps terminal 58L
relay

2





K136

Daytime running lamps terminal 58R
relay

2





K140

Daytime running lamps circuit 58
relay

2





X82

Frame/waistrail connector

13

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control
and operating unit

1.9





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1





S90

Roof fan switch

1





S92

Panic alarm button

1





S99

ATA [EDW] towing/interior motion
sensor button

1





S100

Additional heat exchanger double-
contact pushbutton

1





S107

Front passenger seat heater switch

1





S119.1

Fog light switch

1





S124

Reading lamp switch

1





S126

Interior pushbutton

1





S137

Roof AC switch

1





S138

Temperature switch

9





X79

Frame/waistrail connector

2





X234

Cigar lighter illumination plug
connection

3

J89

FWH/seat frame (behind rubber
grommet)

F41

Daytime running lamps fuse

1



Circuit 56b connector sleeve

F68

Daytime running lamps fuse

1





F70

D+ relay fuse (15 A)

1
