Westfalia. Testing repair electrical manual - part 101

GF00.19-D-3100-
32C

Arrangement and assignment of
terminal block connectors radio
remote control with immobilizer
and transponder

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67,
904.61/66
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (ZU8) National
version for USA
Models 903.61/62/66/67,
904.61/
62/66
with code (ZU9) National
version for Mexico



D00.19-1191-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

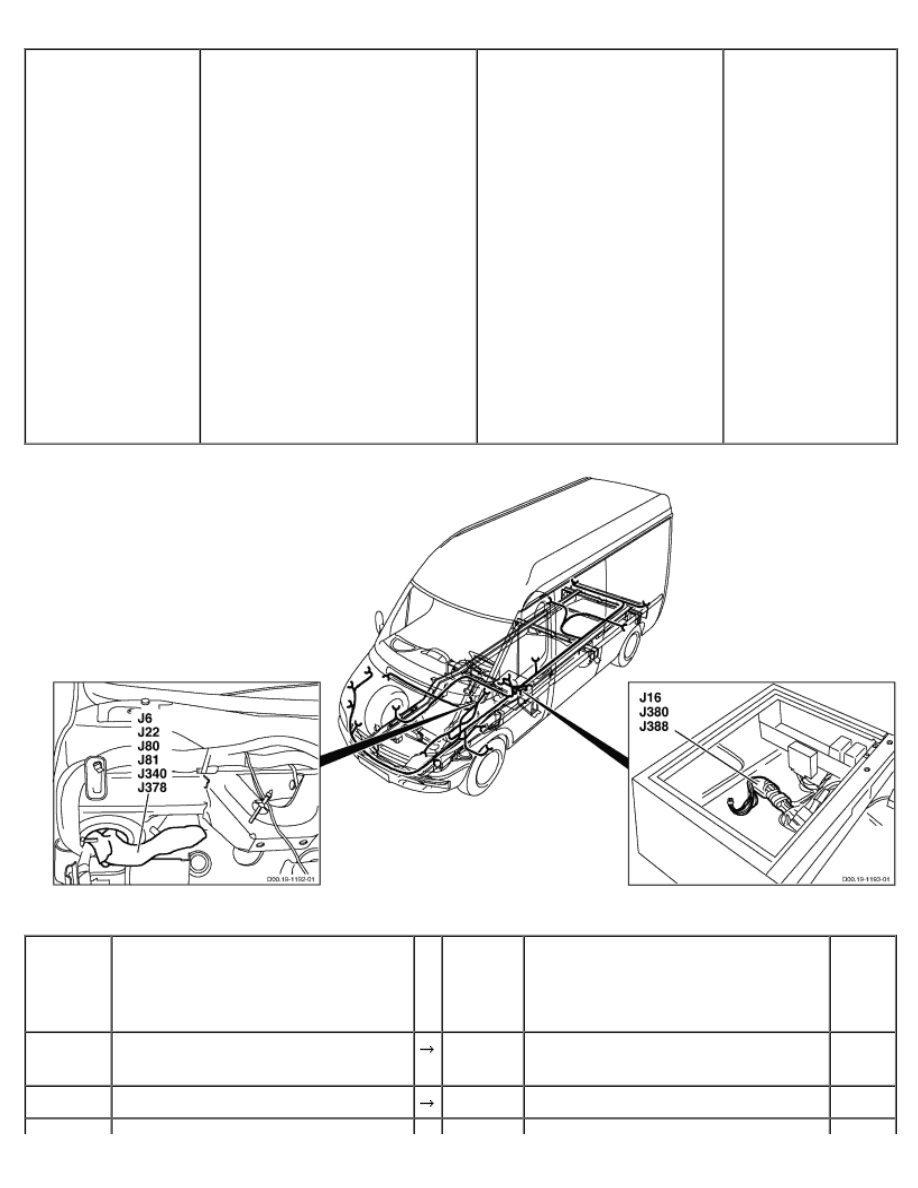

J6

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

4.11



Circuit 30 fused connector sleeve

K101

Left EDW turn signal lamp relay

5





K102

Right EDW turn signal lamp relay

5





X45

Frame/roof connector (standard)

1





X79

Frame/waistrail connector

8

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J22

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

4.7



Circuit 15 fused connector sleeve

A62

WSP control unit

7





H17

Horn

2





K37

Horn relay

4





K70

Circuit 15 relay for optional
equipment

2





K103

Circulation pump relay

3





K138

Circuit 15 relay

2





X79

Frame/waistrail connector

1





X80

Frame/waistrail connector

3

J80

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

5.5



Right turn signal light connector
sleeve

A82

EDW control unit

1.4





A93

Trailer socket control unit

2.B





E26H3

Right front turn signal lamp

6





E68h4

Right rear turn signal lamp

5





H2

Right front side turn signal lamp (5
W)

1





H9

Right front side turn signal lamp (21
W)

1





K102

Right EDW turn signal lamp relay

1





P15

Instrument cluster

1.7

J81

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

5.8



Left turn signal light connector
sleeve

A62

WSP control unit

8





A82

EDW control unit

1.1





A93

Trailer socket control unit

2.E





E25h21

Left front turn signal lamp

6





E67h22

Left rear turn signal lamp

5





H5

Left front side turn signal lamp (5 W) 1





H10

Left front side turn signal lamp (21
W)

1





K101

Left EDW turn signal lamp relay

1





P15

Instrument cluster

2.13

J340

FWH/waistrail (next to firewall
rubber grommet)

A2

ABS/ESP control unit

1.24



CAN-high connector sleeve

A62

WSP control unit

5





J422

CAN-high connector sleeve







P15

Instrument cluster

1.18





X82

Frame/waistrail connector

3





X217

Frame/waistrail connector

7

J378

FWH/waistrail (next to firewall
rubber grommet)

A2

ABS/ESP control unit

1.40



CAN-low connector sleeve

A62

WSP control unit

6





J421

CAN-low connector sleeve







P15

Instrument cluster

1.17





X82

Frame/waistrail connector

4





X217

Frame/waistrail connector

8

J380

FWH/seat frame (behind rubber
grommet)

A62

WSP control unit

10



EDW turn signal relay connector
sleeve

K101

Left EDW turn signal lamp relay

2





K102

Right EDW turn signal lamp relay

2

J388

FWH/seat frame (behind rubber
grommet)

A62

WSP control unit

3



Circuit 30 fused connector sleeve

F43

Radio remote control fuse (10 A)

2





K101

Left EDW turn signal lamp relay

4





K102

Right EDW turn signal lamp relay

4

PE54.30-D-2001-99G



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A9

Car radio

A10 Airbag control

module

A12 Electrical center

A98 Telephone box

control module

B3

Fuel level sensor

B7

Switch for engine
coolant level

B37 Ambient

temperature sensor

B54 Brake fluid switch,

LHS

F11 Instrument cluster

fuse (7.5 A)

G1

Alternator

G5

Left front brake wear
indicator sensor

G6

Right front brake
wear indicator
sensor

G7

Left rear brake wear
indicator sensor

G8

Right rear brake
wear indicator
sensor

J2

Brake wear indicator
signal connector
sleeve

J3

Interior light
connector sleeve

J16

Circuit 30 connector
sleeve

J16

Circuit 30 connector
sleeve

J18

Circuit 15, fused,
connector sleeve

J30

Rear brake wear
indicator signal
connector sleeve

J38

Circuit 56 connector
sleeve

J39

Brake wear indicator
ground connector
sleeve

J80

Right turn signal

lamp connector
sleeve

J81

Left turn signal lamp
connector sleeve

J89

Circuit 56b
connector sleeve

J277 Terminal 15

connector sleeve

J372 Diagnostic line

connector sleeve

J394 Vehicle speed signal

connector sleeve

J415 Circuit 30 connector

sleeve

J446 Circuit 58 connector

sleeve

J483 Vehicle speed signal

connector sleeve

K26 Circuit D+ relay

P15 Instrument cluster

P15 Instrument cluster

P15 Instrument cluster

P15 Instrument cluster

P15 Instrument cluster

P17 Diagnostic socket

16-pin

P17 Diagnostic socket

16-pin

S42 Left door contact

switch

S43 Right door contact

switch

S76 Seat belt buckle

switch

S80 Parking brake

switch

S139 Ignition lock switch

W4

Ground point firewall

W4

Ground point firewall

W4

Ground point firewall

W5

Ground point seat
frame

W5

Ground point seat
frame

W5

Ground point seat

frame

W5

Ground point seat
frame

W6

Ground point
taillamp

W7

Ground point
(engine
compartment)

X4.2 Fuel tank sensor

connector

X4.3 Fuel tank

sensor/pump
connector

X45 Frame/roof

connector (standard)

X79 Frame/waistrail

connector

X195 Frame/engine

connector

X209 Engine/Generator

connector

X237 Air mass meter

connector

PE54.30-D-2001-
60G

Legend of wiring diagram large
instrument (instrument cluster)

MODEL XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
MODEL 903.61 /66 /67,
904.61 /66
with CODE (J65) outside
temperature indicator
with CODE (ZU7) national
version for Canada
MODEL 903.61 /66 /67,
904.61 /66
with CODE (J65) outside
temperature indicator
with CODE (ZU8) national
version for USA
MODEL 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (J65) outside
temperature indicator
with CODE (ZU9) national
version for Mexico



Code

Designation

Coordinate

A9

Radio

36L

A10

Airbag control unit

31L

A12

Electrical center

23L

A98

Telephone box control unit

34L

B3

Fuel level sensor

14L

B7

Coolant level switch

12L

B37

Outside temperature sensor

20L

B54

Brake fluid switch LHS

5L

F11

Instrument cluster fuse (7.5 A)

31G

G1

Alternator

38L

G5

Left front brake wear indicator sensor

7L

G6

Right front brake wear indicator sensor

8L

G7

Left rear brake wear indicator sensor

9L

G8

Right rear brake wear indicator sensor

11L

J2

Brake wear indicator signal connector sleeve

8E

J3

Interior light connector sleeve

1G
