Westfalia. Testing repair electrical manual - part 100

PE72.29-D-2001-
60D

Legend of wiring diagram of
power windows

MODEL XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
MODEL 903.61 /66 /67,
904.61 /66
with CODE (V50)
Two power windows
with CODE (ZU7) National
version for Canada
MODEL 903.61 /66 /67,
904.61 /66
with CODE (V50)
Two power windows
with CODE (ZU8) National
version for USA
MODEL 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (V50)
Two power windows
with CODE (ZU9) National
version for Mexico



Code

Designation

Coordinate

F52

Front passenger door power window fuse (25 A)

2J

F53

Driver door power window fuse (25 A)

3J

J31

Circuit 15 fused connector sleeve

3L

J109

Circuit 31 connector sleeve

4E

J152

Circuit 15 fused connector sleeve

7G
12G

M27

Driver door power window motor

1L

M28

Front passenger door power window motor

14L

S106

Front passenger power window switch (driver door)

8A

S108

Driver power window switch (driver door)

3A

S109

Front passenger power window switch (front passenger door)

12A

W8

Waistrail ground point

6G

X74

Driver power window connector

1E

X75

Front passenger power window connector

13E

X80

Frame/waistrail connector

2G

X202

Power window switch connector (driver door)

2E
5E

X203

Power window switch connector (front passenger door)

10E

GF00.19-D-3100-
29C

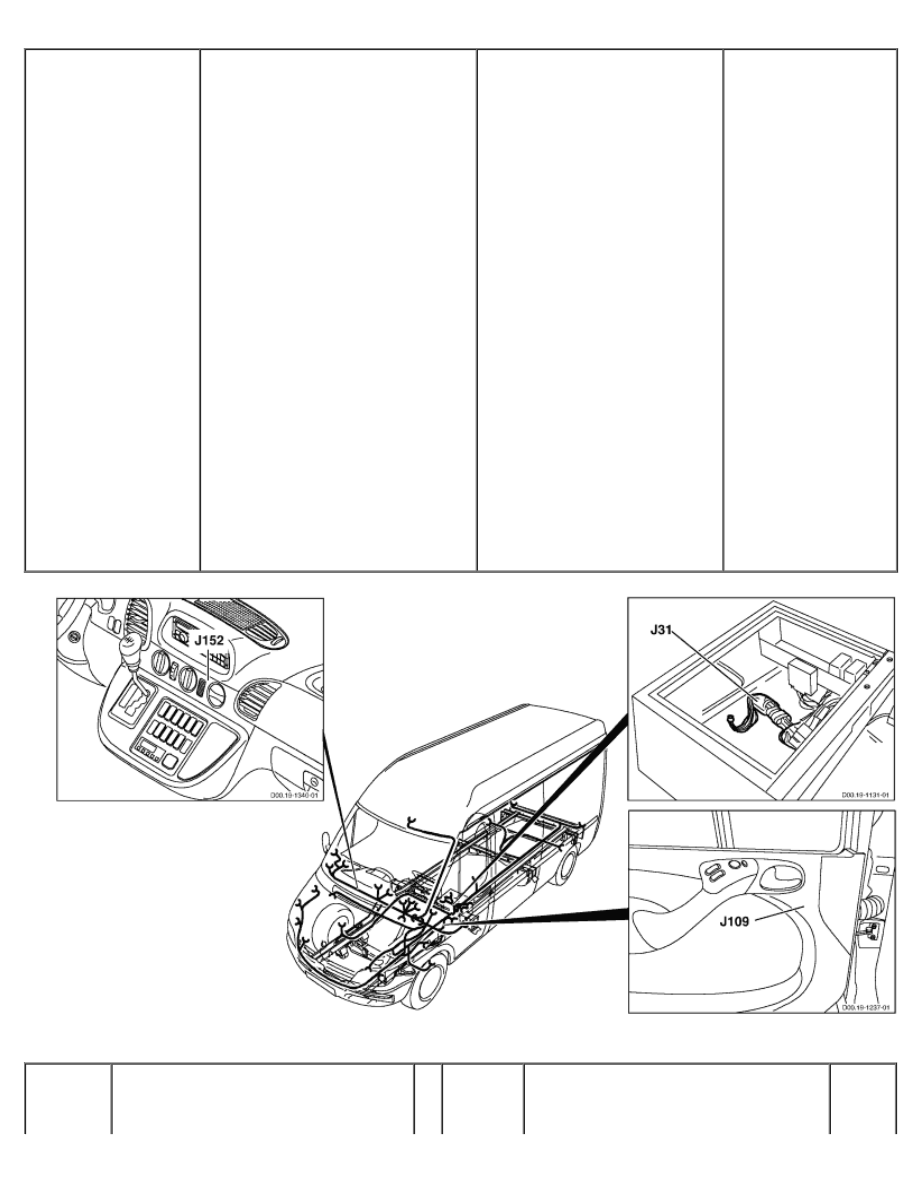

Arrangement and assignment of
terminal block connectors power
windows

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67,
904.61/66
with code (V50) Power
window (2 doors)
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (V50) Power
window (2 doors)
with code (ZU8) National
version for USA
Models 903.61/62/66/67,
904.61/
62/66
with code (V50) Power
window (2 doors)
with code (ZU9) National
version for Mexico



D00.19-1368-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J31

FWH/seat frame (behind rubber
grommet)

F5

ABS terminal 15 fuse

1



Circuit 15 fused connector sleeve

F52

Front passenger door power window
fuse (25 A)

1





F53

Driver door power window fuse (25
A)

1





F54

Heated and adjustable exterior
mirror fuse (10 A)

1





F86

EDW circuit 15 fuse (7.5 A)

1





F127

Differential lock fuse (15 A)

1





F128

Driver, passenger seat heater fuse
(15 A)

1





F139

Additional heater fuse (10 A)

1





F150

Roof fan fuse (15 A)

1





K70

Circuit 15 relay for optional
equipment

1

J109

TLS (close to S108)

S106

Front passenger (driver) power
window switch

3
5



Tml. 31 connector sleeve

S108

Driver door power window switch

3
5





X202

Power window switch connector
(driver door)

1

J152

WWH (middle of instrument panel)

X80

Frame/waistrail connector

18



Circuit 15 fused connector sleeve

X202

Power window switch connector
(driver door)

3





X203

Power window switch connector
(front passenger door)

2

PE80.35-D-2200-99C



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A8

Central locking
control module

A12 Electrical center

A47 Transponder

A62 WSP control module

A62 WSP control module

A62 WSP control module

A82 ATA 2 control

module

F43 Radio remote

control fuse (10 A)

J6

Circuit 30, fused,
connector sleeve

J6

Circuit 30, fused,
connector sleeve

J16

Circuit 30 connector
sleeve

J22

Circuit 15, fused,
connector sleeve

J80

Right turn signal
lamp connector
sleeve

J81

Left turn signal lamp
connector sleeve

J340 CAN High connector

sleeve

J378 CAN Low connector

sleeve

J380 ATA turn signal

relay connector
sleeve

J388 Circuit 30, fused,

connector sleeve

K101 Left turn signal light

ATA relay

K102 Right turn signal

light ATA relay

P17 Diagnostic socket

16-pin

W4

Ground point firewall

W30 Radio remote

control antenna

X160 Transponder

connector

X194 ATA 2 connector

PE80.35-D-2200-
60C

Legend of wiring diagram of
remote central locking with
immobilizer and transponder

MODEL XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
MODEL 903.61 /66 /67,
904.61 /66
with CODE (ZU7) National
version for Canada
MODEL 903.61 /66 /67,
904.61 /66
with CODE (ZU8) National
version for USA
MODEL 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (ZU9) National
version for Mexico



Code

Designation

Coordinate

A8

Central locking control unit

17L

A12

Electrical center

11L

A47

Transponder coil

22L

A62

WSP control unit

4A
12A
20A

A82

ATA control unit

20L

F43

Radio remote control fuse (10 A)

1G

J6

Circuit 30 fused connector sleeve

2G
9G

J16

Circuit 30 connector sleeve

1L

J22

Circuit 15 fused connector sleeve

10E

J80

Right turn signal light connector sleeve

6G

J81

Left turn signal light connector sleeve

5G

J340

CAN-high connector sleeve

14G

J378

CAN-low connector sleeve

13G

J380

ATA turn signal relay connector sleeve

3G

J388

Circuit 30 fused connector sleeve

1E

K101

Left ATA turn signal lamp relay

3L

K102

Right ATA turn signal lamp relay

8L

P17

Diagnostic socket 16-pin

13E

W4

Firewall ground point

9E

W30

Radio remote control antenna

16L

X160

Transponder connector

21H

X194

ATA [ATA] connector

20H
