D00.19-1289-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J3

RWH (close to E43)

E31

Driver entry lamp

2



Interior light connector sleeve

E32

Front passenger entry lamp

2





E43

Cab lamp

3





S42

Left door contact switch







S43

Right door contact switch







X45

Frame/roof connector (standard)

5





X193

Frame/roof connector

2

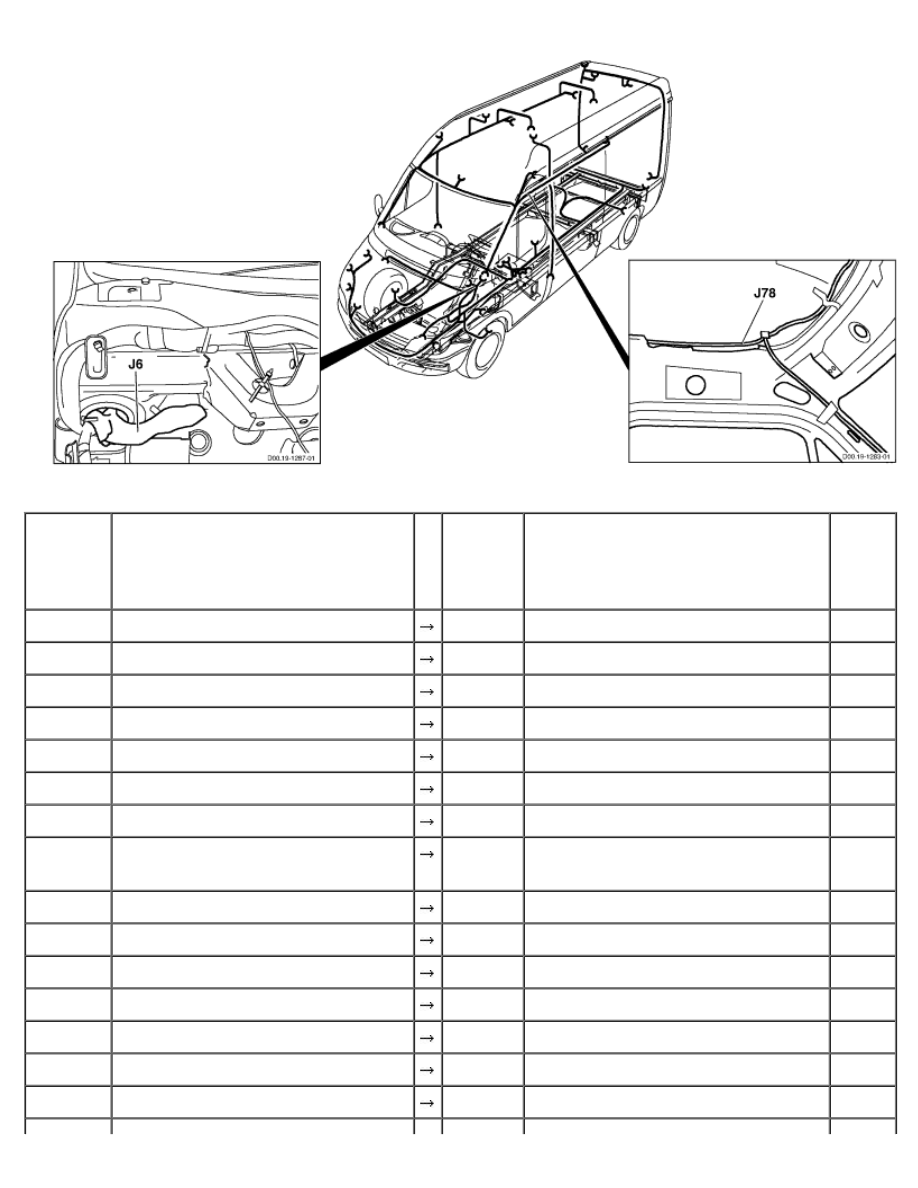

J6

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

4.11



Circuit 30 fused connector sleeve

K101

Left EDW turn signal lamp relay

5





K102

Right EDW turn signal lamp relay

5





X45

Frame/roof connector (standard)

1





X79

Frame/waistrail connector

8

J77

RWH (close to interior light E70)

E69

Left side interior lamp

3



Interior light connector sleeve

E70

Right side interior lamp

3





E71

Rear interior lamp

3





E73

Middle interior lamp, rear

3





E74

Middle interior lamp, front

3





E89

Rear interior lamp

2





E98

Right sliding door entry lamp

2





E99

Left sliding door entry lamp

2





S114

Left sliding door contact switch







S115

Right sliding door contact switch







S116

Rear door contact switch







X193

Frame/roof connector

1

J78

RWH (close to left front body-outline
light)

E31

Driver entry light

1



Interior light connector sleeve

E32

Front passenger entry lamp

1





E43

Cab lamp

2





E69

Left side interior lamp

2





E70

Right side interior lamp

2





E71

Rear interior lamp

2





E73

Middle interior lamp, rear

2





E74

Middle interior lamp, front

2





E89

Rear interior lamp

1





E98

Right sliding door entry lamp

1





E99

Left sliding door entry lamp

1





X45

Frame/roof connector (standard)

1

PE80.50-D-2000-99D



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A8

Central locking
control module

A12

Electrical center

A62

WSP control
module

A82

ATA 2 control
module

A82

ATA 2 control
module

A82

ATA 2 control
module

A82

ATA 2 control
module

A82

ATA 2 control
module

A82

ATA 2 control
module

B104 Interior sensor

B105 Interior sensor

B106 Interior sensor

E60

Right rear window
defroster

E61

Left rear window
defroster

F86

ATA circuit 15 fuse
(7.5 A)

F112 ATA 2 horn, interior

circuit fuse (7.5 A)

F120 ATA 2 turn signals

fuse (15 A)

H78

Battery-operated
horn

J3

Interior light
connector sleeve

J31

Terminal 15
connector sleeve,
fused

J46

Terminal 58
connector sleeve

J46

Terminal 58
connector sleeve

J77

Interior light
connector sleeve

J80

Right turn signal
lamp connector

sleeve

J81

Left turn signal
lamp connector
sleeve

J312

Circuit 30
connector sleeve

J333

Circuit 30
connector sleeve

J334

ATA interior motion
sensor connector
sleeve

J334

ATA interior motion
sensor connector
sleeve

J335

ATA interior motion
sensor connector
sleeve

J336

Circuit 30, fused,
connector sleeve

J336

Circuit 30, fused,
connector sleeve

J337

ATA 2 blower
stage connector
sleeve

J358

Tml. 31 connector
sleeve

J375

Diagnostic line
connector sleeve

J386

Right rear window
defroster connector
sleeve, ATA 2

J387

Left rear window
defroster connector
sleeve, ATA 2

P17

Diagnostic socket,
16-pin

S18

ATA contact switch
(hood)

S45

Driver door lock
switch

S45x1 Driver door lock

switch connector

S92

ATA 2 panic alarm
pushbutton

S99

Towing/interior
motion sensor ATA
2 pushbutton

W2.1 Ground point ATA,

right headlamp

W4

Ground point
firewall

W4

Ground point
firewall

W4

Ground point
firewall

W5

Ground point seat
frame

W6

Ground point
taillamp

W6

Ground point
taillamp

W8

Ground point
(waistrail)

W8

Ground point
(waistrail)

X29

Left rear contact
plate, 3-pin

X32

Right rear rear
window defroster
contact plate, 2-pin

X34

Right rear contact
plate, 3-pin

X45

Frame/roof
connector
(standard)

X142 Frame/waistrail

connector

X142 Frame/waistrail

connector

X193 Frame/roof

connector

X194 ATA 2 connector

X194 ATA 2 connector

X194 ATA 2 connector

X218 ATA 2 connector

PE80.50-D-2000-
60D

Legend for wiring diagram of
anti-theft alarm system (ATA)

MODEL XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
MODEL 903.61 /66 /67,
904.61 /66
with CODE (FY1) Nnti-theft
alarm with interior protection
system, towing sensor and
battery-operated horn
with CODE (ZU7) National
version for Canada
MODEL 903.61 /66 /67,
904.61 /66
with CODE (FY1) Anti-theft
alarm with interior protection
system, towing sensor and
battery-operated horn
with CODE (ZU8) National
version for USA



Code

Designation

Coordinate

A8

Central locking control unit

43L

A12

Electrical center

9L

A62

WSP control unit

45L

A82

ATA control unit

4A
12A
20A
28A
36A
44A

B104

Interior sensor

24L

B105

Interior sensor

28L

B106

Interior sensor

30L

E60

Right rear window defroster

40L

E61

Left rear window defroster

37L

F86

ATA circuit 15 fuse (7.5 A)

4E

F112

ATA [ATA] fuse (7.5 A), interior circuit

7G

F120

ATA [ATA] turn signal indicator (15 A)

7E

H78

Battery-operated horn

34L

J3

Interior light connector sleeve

21H

J31

Circuit 15 fused connector sleeve

4H

J46

Circuit 58 connector sleeve

3G
15E

J77

Interior light connector sleeve

21H

J80

Right turn signal light connector sleeve

6H

J81

Left turn signal light connector sleeve

5H

J312

Circuit 30 connector sleeve

9G

J333

Circuit 30 connector sleeve

8G

J334

ATA [ATA] interior sensor connector sleeve

29G
31G

J335

ATA [ATA] interior sensor connector sleeve

24G

J336

Circuit 30 fused connector sleeve

7E
33E

J337

ATA 2 blower stage connector sleeve

2E

J358

Tml. 31 connector sleeve

27G

J375

Diagnostic cable connector sleeve

35G

J386

Right heated rear window connector sleeve, ATA [ATA]

40E

J387

Left heated rear window connector sleeve, ATA [ATA]

37E

P17

Diagnostic socket 16-pin

36L

S18

ATA (hood) contact switch

14L

S45

Driver door lock switch

12L

S45X1

Driver door lock switch connector

11J

S92

Panic alarm button

2L

S99

ATA [ATA] towing/interior motion sensor button

17L

W2.1

Ground point ATA, right headlamp

15G

W4

Firewall ground point

13E
26L
34H

W5

Seat frame ground point

3E

W6

Ground point taillamp

38E
41E

W8

Ground point waistrail

3G
19G

X29

Left rear contact plate 3-pin

36H

X32

Rear window defroster right rear contact plate 2-pin

39G

X34

Right rear contact plate 3-pin

41G
