PE35.40-D-2000-99D



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

J142 Circuit 15, fused,

connector sleeve

J31

Circuit 15, fused,
connector sleeve

J46

Circuit 58 connector
sleeve

S104 Differential lock

switch

S57 Differential lock

switch

W7

Ground point
(engine
compartment)

W8

Ground point
waistrail

X80 Frame/waistrail plug

connection

Y8

Differential lock
solenoid valve

PE35.40-D-2000-
60D

Legend of wiring diagram for rear
axle differential lock operating
mechanism

REAR AXLE 741 in MODEL
XD1, XD2, XD3, XD4, XD5,
XD6, XD7, YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,
WD2, WD3, WD6, WD7
REAR AXLE 741 in MODELS
903.61 /66 /67, 904.61 /66
with CODE (A71) Rear axle
differential lock
with CODE (ZU7) national
version for Canada
REAR AXLE 741 in MODELS
903.61 /66 /67, 904.61 /66
with CODE (A71) Rear axle
differential lock
with CODE (ZU8) national
version for USA



Code

Designation

Coordinate

F127

Differential lock fuse (15 A)

2D

J31

Circuit 15 fused connector sleeve

2A

J46

Circuit 58 connector sleeve

5G

J142

Circuit 15 fused connector sleeve

3D

S57

Differential lock switch

4L

S104

Differential lock switch

4A

W7

Engine compartment ground point

1D

W8

Ground point waistrail

6G

X80

Frame/waistrail connector

1G

Y8

Differential lock solenoid valve

1A

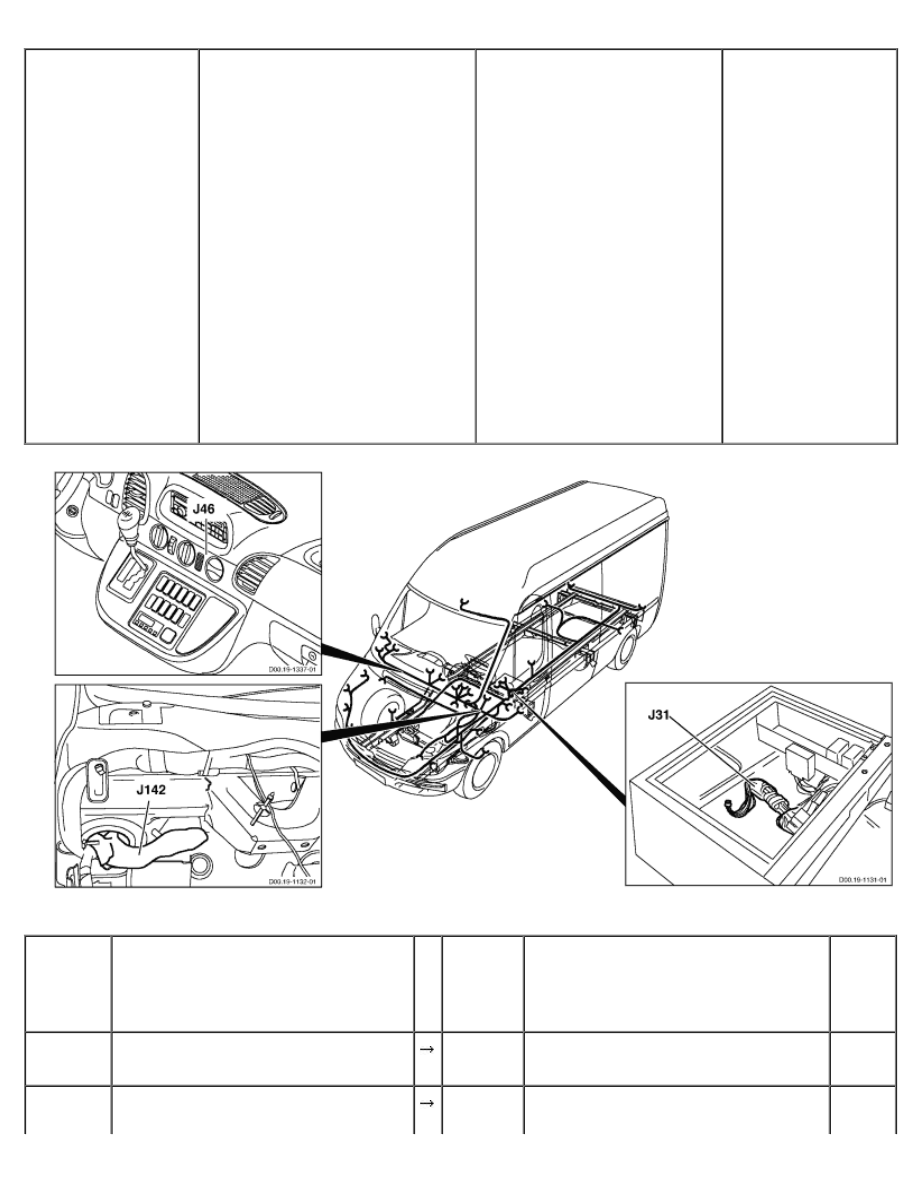

GF00.19-D-3100-
20C

Arrangement and assignment of
terminal block connectors rear
axle differential lock

Rear axle 741 in models
XD1, XD2, XD3, XD4, XD5,
XD6, XD7, YD1, YD2, YD3,
YD4, YD5, YD6, YD7,
WD1, WD2, WD3, WD6,
WD7
Rear axle 741 in models
903.61/66/67, 904.61/66
with code (A71) rear axle
differential lock
with code (ZU7) National
version for Canada
Rear axle 741 in models
903.61/66/67, 904.61/66
with code (A71) rear axle
differential lock
with code (ZU8) National
version for USA



D00.19-1359-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J31

FWH/seat frame (behind rubber
grommet)

F5

ABS terminal 15 fuse

1



Circuit 15 fused connector sleeve

F52

Front passenger door power window
fuse (25 A)

1





F53

Driver door power window fuse (25
A)

1





F54

Heated and adjustable exterior
mirror fuse (10 A)

1





F86

EDW circuit 15 fuse (7.5 A)

1





F127

Differential lock fuse (15 A)

1





F128

Driver, passenger seat heater fuse
(15 A)

1





F139

Additional heater fuse (10 A)

1





F150

Roof fan fuse (15 A)

1





K70

Circuit 15 relay for optional
equipment

1

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control
and operating unit

1.9





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1





S90

Roof fan switch

1





S92

Panic alarm button

1





S99

ATA [EDW] towing/interior motion
sensor button

1





S100

Additional heat exchanger double-
contact pushbutton

1





S107

Front passenger seat heater switch

1





S119.1

Fog light switch

1





S124

Reading lamp switch

1





S126

Interior pushbutton

1





S137

Roof AC switch

1





S138

Temperature switch

9





X79

Frame/waistrail connector

2





X234

Cigar lighter illumination plug
connection

3

J142

FWH/waistrail (next to firewall
rubber grommet)

F127

Differential lock fuse (15 A)

2



Circuit 15 fused connector sleeve

S104

Differential lock switch

2





X80

Frame/waistrail connector

12

PE82.20-D-2100-99C



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A12

Electrical center

A12f8 Interior lights, radio

circuit 30 fuse

E31

Driver entry light

E32

Front passenger
entry light

E98

Right sliding door
entry light

E99

Left sliding door
entry light

J3

Interior lamp
connector sleeve

J6

Circuit 30, fused,
connector sleeve

J77

Interior lamp
connector sleeve

J78

Interior lamp
connector sleeve

S114 Left sliding door

contact switch

S115 Right sliding door

contact switch

S116 Tailgate contact

switch

S42

Left door contact
switch

S43

Right door contact
switch

X45

Frame/roof
connector
(standard)

PE82.20-D-2100-
60C

Legend for wiring diagram of
entrance/exit lamps

Model XD1, XD2, XD3, XD4,
XD5, XD6, XD7, YD1, YD2,
YD3, YD4, YD5, YD6, YD7,
WD1, WD2, WD3, WD6,
WD7
Models 903.61 /66 /67,
904.61 /66
with CODE (LB9) illuminated
exit
with CODE (ZU7) Canada
national version
Models 903.61 /66 /67,
904.61 /66
with CODE (LB9) illuminated
exit
with CODE (ZU8) USA
national version



Code

Designation

Coordinate

A12

Electrical center

2A

A12f8

Interior lights, radio circuit 30 fuse

2B

E31

Driver entry lamp

6A

E32

Front passenger entry lamp

4A

E98

Right sliding door entry lamp

3L

E99

Left sliding door entry lamp

4L

J3

Interior light connector sleeve

10H

J6

Circuit 30 fused connector sleeve

1E

J77

Interior light connector sleeve

5H

J78

Interior light connector sleeve

4H

S42

Left door contact switch

10L

S43

Right door contact switch

11L

S114

Left sliding door contact switch

6L

S115

Right sliding door contact switch

7L

S116

Rear door contact switch

8L

X45

Frame/roof connector (standard)

1H

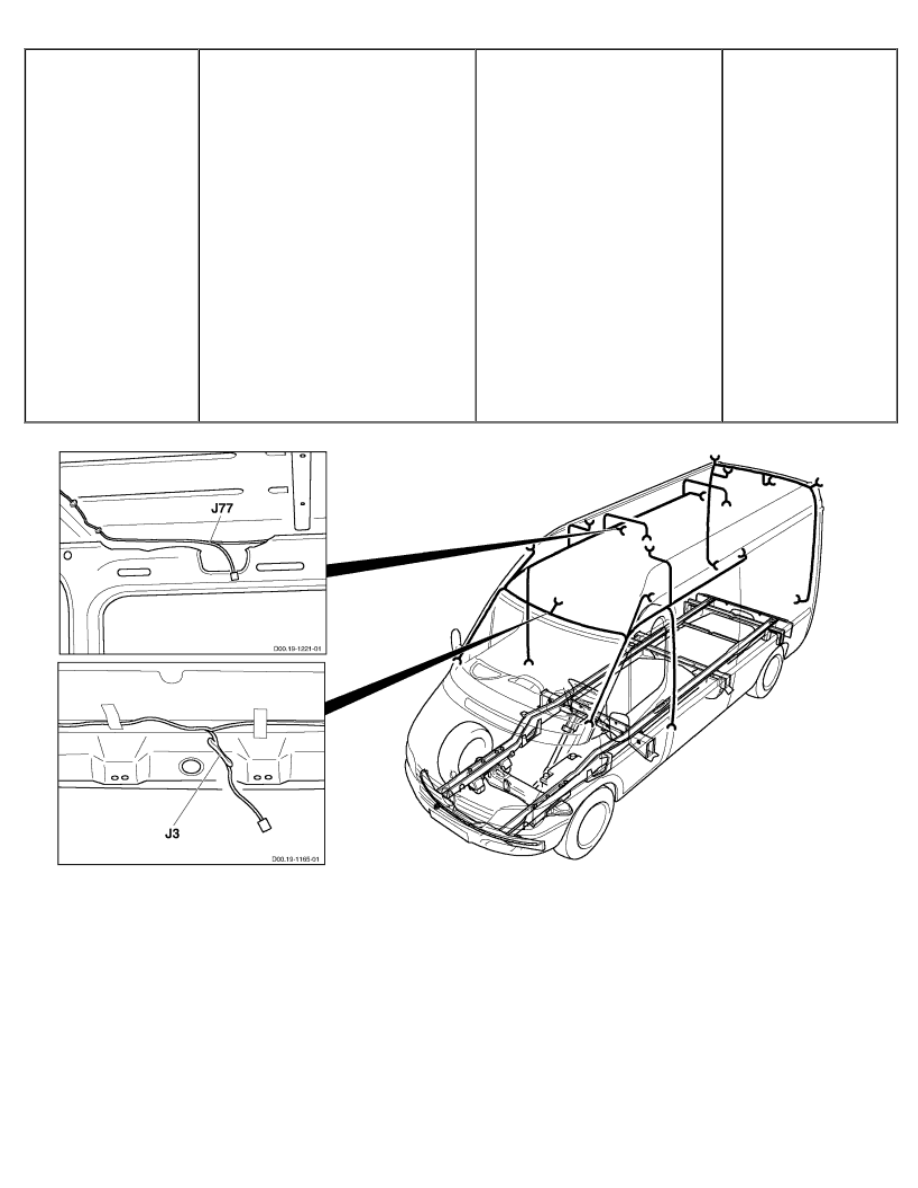

GF00.19-D-3100-
53C

Arrangement and assignment of
terminal block connectors
entry/exit lamps

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67, 904.61
/66
with code (LB9) Illuminated
exit
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (LB9) Illuminated
exit
with code (ZU8) National
version for USA



D00.19-1288-09
