PE88.79-D-2000-99F



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

F54

Heated adjustable
exterior mirror
fuse (10 A)

J111

Exterior mirror
heater connector
sleeve

J111

Exterior mirror
heater connector
sleeve

J31

Circuit 15, fused,
connector sleeve

J357

Circuit 15, fused,
connector sleeve

J376

Circuit 31
connector sleeve

J376

Circuit 31
connector sleeve

M11

Driver mirror
adjustment

M11.1 Mirror up/down

adjustment motor

M11m1 Mirror up/down

adjustment motor

M11m2 Mirror in/out

adjustment motor

M11r1 Mirror heater

M12

Right mirror
adjustment

M12.1 Mirror up/down

adjustment motor

M12m1 Mirror up/down

adjustment motor

M12m2 Mirror in/out

adjustment motor

M12r1 Mirror heater

S101

Adjustable
exterior mirror
switch

S101

Adjustable
exterior mirror
switch

W8

Ground point
waistrail

W8

Ground point
waistrail

X201

Right mirror

adjustment
connector

X201

Right mirror
adjustment
connector

X79

Frame/waistrail
plug connection

PE88.79-D-2000-
60F

Legend of wiring diagram of
outside rearview mirrors

MODEL XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
MODEL 903.61 /66 /67,
904.61 /66
with CODE (F68) Electrically
adjustable and heated
outside rearview mirror, left
and right
with CODE (ZU7) National
version for Canada
MODEL 903.61 /66 /67,
904.61 /66
with CODE (F68) Electrically
adjustable and heated
outside rearview mirror, left
and right
with CODE (ZU8) National
version for USA
MODEL 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (F68) Electrically
adjustable and heated
outside rearview mirror, left
and right
with CODE (ZU9) National
version for Mexico



Code

Designation

Coordinate

F54

Heated and adjustable exterior mirror fuse (10 A)

20H

J31

Circuit 15 fused connector sleeve

20L

J111

Exterior mirror heater connector sleeve

2E
8G

J357

Circuit 15 fused connector sleeve

18E

J376

Tml. 31 connector sleeve

1E
9G

M11

Driver mirror adjustment

3L

M11M1

Mirror up/down adjustment motor

5K

M11M2

Mirror in/out adjustment motor

5K

M11R1

Mirror heater

2K

M11.1

Driver mirror adjustment connector

1H

M12

Right mirror adjustment

18L

M12M12m1

Mirror up/down adjustment motor

17K

M12M2

Mirror in/out adjustment motor

17L

M12R1

Mirror heater

19K

M12.1

Front passenger mirror adjustment connector

15H

S101

Adjustable exterior mirror switch

4A
12A

W8

Ground point waistrail

1A
19E

X79

Frame/waistrail connector

20E

X201

Right mirror adjustment connector

1D
15D

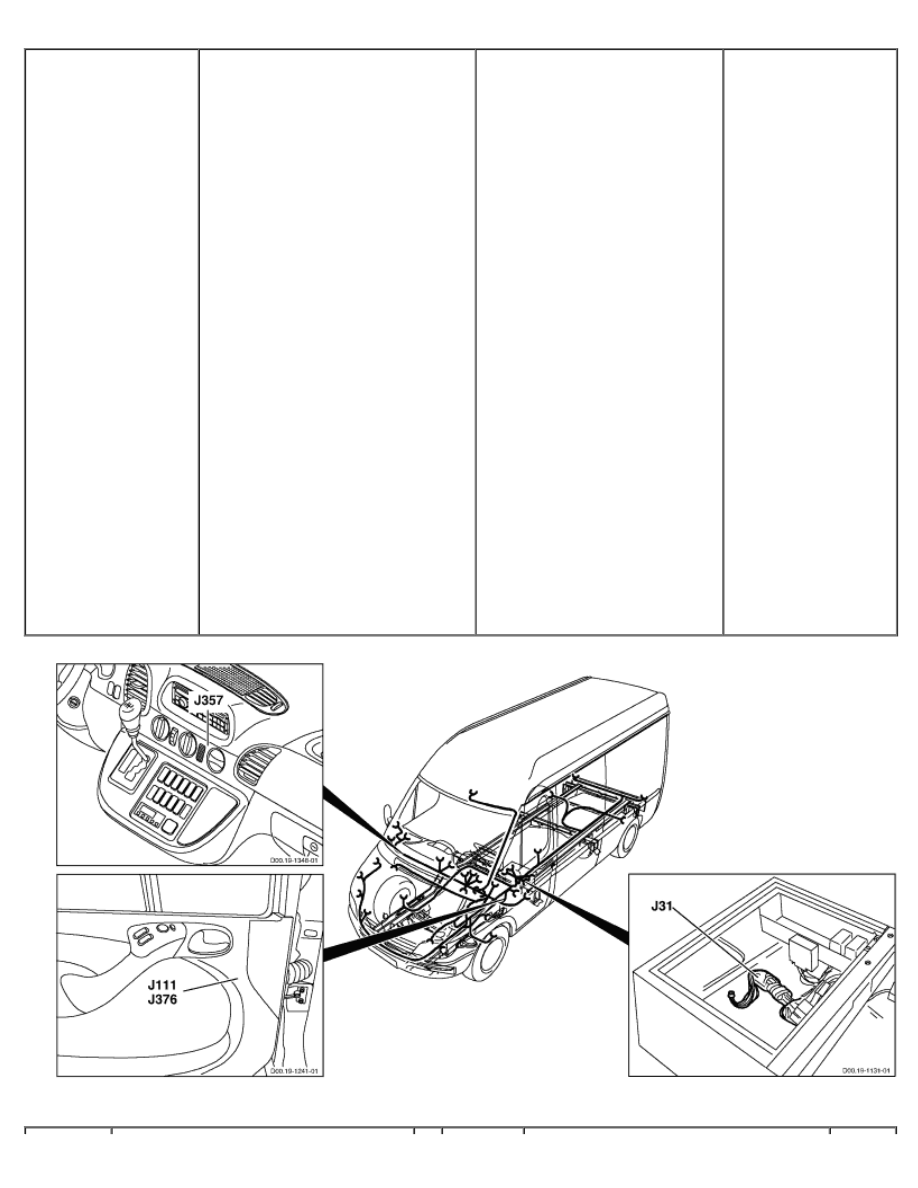

GF00.19-D-3100-
48C

Arrangement and assignment of
terminal block connectors
outside mirrors

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67,
904.61/66
with code (F68) Exterior,
heated+electrically adjustable
left and right rearview mirrors
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (F68) Exterior,
heated+electrically adjustable
left and right rearview mirrors
with code (ZU8) National
version for USA
Models 903.61/62/66/67,
904.61/
62/66
with code (F68) Exterior,
heated+electrically adjustable
left and right rearview mirrors
with code (ZU9) National
version for Mexico



D00.19-1390-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J31

FWH/seat frame (behind rubber
grommet)

F5

ABS terminal 15 fuse

1



Circuit 15 fused connector sleeve

F52

Front passenger door power window
fuse (25 A)

1





F53

Driver door power window fuse (25
A)

1





F54

Heated and adjustable exterior
mirror fuse (10 A)

1





F86

EDW circuit 15 fuse (7.5 A)

1





F127

Differential lock fuse (15 A)

1





F128

Driver, passenger seat heater fuse
(15 A)

1





F139

Additional heater fuse (10 A)

1





F150

Roof fan fuse (15 A)

1





K70

Circuit 15 relay for optional
equipment

1

J111

TLS (close to M11.1)

M11.1

Driver mirror adjustment connector

1



Exterior mirror heater connector
sleeve

S101

Adjustable exterior mirror switch

7





X201

Right mirror adjustment connector

2

J357

WWH (middle of instrument panel)

M12.1

Front passenger mirror adjustment
connector

1



Circuit 15 fused connector sleeve

X79

Frame/waistrail connector

9





X201

Right mirror adjustment connector

2

J376

TLS (close to M11.1)

M11.1

Driver mirror adjustment connector

2



Tml. 31 connector sleeve

S101

Adjustable exterior mirror switch

6





X201

Right mirror adjustment connector

1

PE67.29-D-2000-99E



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

E60 Right rear window

defroster

E61 Left rear window

defroster

F63 Rear window

defroster fuse (30 A)

J16 Circuit 30 connector

sleeve

J19 Circuit 61 connector

sleeve

J22 Circuit 15, fused,

connector sleeve

J46 Circuit 58 connector

sleeve

J60 Circuit 15, fused,

connector sleeve

K3 Rear window

defroster relay
module

K3 Rear window

defroster relay
module

S81 Rear window

defroster pushbutton

W5 Ground point seat

frame

W6 Ground point taillamp

W6 Ground point taillamp

W8 Ground point waistrail

X29 Left rear contact

plate, 3-pin

X32 Right rear rear

window defroster
contact plate, 2-pin

X34 Right rear contact

plate, 3-pin

X80 Frame/waistrail plug

connection
