PE54.00-D-1100D

Overview of wiring diagrams for electrical system, equipment and
instruments

6.3.01

MODELS


XD1, XD2, XD3, XD4, XD5, XD6, XD7, YD1, YD2, YD3, YD4, YD5, YD6, YD7, WD1, WD2, WD3,
WD6, WD7

MODELS


903.61 /66 /67, 904.61 /66 with CODE (ZU7) National version for Canada

MODELS


903.61 /66 /67, 904.61 /66 with CODE (ZU8) National version for USA

MODELS


903.61 /62 /66 /67, 904.61 /62 /66 with CODE (ZU9) National version for Mexico

PE54.22-D-
2000E

Wiring diagram for data link
connector/diagnostic socket

MODEL XD1, XD2, XD3, XD4,
XD5, XD6, XD7, YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,
WD2, WD3, WD6, WD7
MODEL 903.61 /66 /67, 904.61
/66
with CODE (ZU7) National
version Canada
MODEL 903.61 /66 /67, 904.61
/66
with CODE (ZU8) National
version USA
MODEL 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (ZU9) National
version Mexico

PE54.22-D-2000E

PE54.25-D-
2200C

Wiring diagram combination
switch at electrical center, interior
circuit

MODEL XD1, XD2, XD3, XD4,
XD5, XD6, XD7, YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,
WD2, WD3, WD6, WD7
MODEL 903.61 /66 /67, 904.61
/66
with CODE (ZU7) National
version Canada
MODEL 903.61 /66 /67, 904.61
/66
with CODE (ZU8) National
version USA
MODEL 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (ZU9) National
version for Mexico

PE54.25-D-
2200C

PE54.30-D-
2001G

Wiring diagram large instrument
(instrument cluster)

MODEL XD1, XD2, XD3, XD4,
XD5, XD6, XD7, YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,

PE54.30-D-
2001G

WD2, WD3, WD6, WD7
MODELS 903.61 /66 /67, 904.61
/66
with CODE (J65) Outside
temperature indicator
with CODE (ZU7) National
version for Canada
MODELS 903.61 /66 /67, 904.61
/66
with CODE (J65) Outside
temperature indicator
with CODE (ZU8) National
version for USA
MODEL 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (J65) Outside
temperature indicator
with CODE (ZU9) National
version for Mexiko

PE54.35-D-
2000D

Wiring diagram signal system

MODEL XD1, XD2, XD3, XD4,
XD5, XD6, XD7, YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,
WD2, WD3, WD6, WD7
MODEL 903.61 /66 /67, 904.61
/66
with CODE (ZU7) National
version Canada
MODEL 903.61 /66 /67, 904.61
/66
with CODE (ZU8) National
version USA
MODEL 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (ZU9) National
version Mexico

PE54.35-D-
2000D

PE31.19-D-2000-99G



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A93 Trailer socket

control module

F153 Trailer socket fuse

(25 A)

J4

Circuit 58R
connector sleeve

J8

Stop lamp connector
sleeve

J16

Circuit 30 connector
sleeve

J20

Reversing lamp
connector sleeve

J80

Right turn signal
lamp connector
sleeve

J81

Left turn signal lamp
connector sleeve

J451 Trailer socket

connector sleeve

W5

Ground point seat
frame

W6

Ground point
taillamp

X232 Trailer socket plug

connection

PE31.19-D-2000-
60G

Legend for wiring diagram of
trailer coupling

MODEL XD1##, XD2##,
XD3##, XD4##, XD5##,
XD6##, XD7##, YD1##,
YD2##, YD3##, YD4##,
YD5##, YD6##, YD7##,
WD1##, WD2##, WD3##,
WD6##, WD7## ### up to
649051 up to 31.3.04
MODEL 903.61# /66# /67#,
904.61# /66# ## up to
649051 up to 31.3.04
with CODE (E58) electrical
system for trailer socket
with CODE (ZU7) national
version for Canada
MODEL 903.61# /66# /67#,
904.61# /66# ## up to
649051 up to 31.3.04
with CODE (E58) electrical
system for trailer socket
with CODE (ZU8) national
version for USA
MODEL 903.61# /62# /66#
/67#, 904.61# /62# /66# ##
up to 649051 up to 31.3.04
with CODE (E58) electrical
system for trailer socket
with CODE (ZU9) national
version for Mexico



Code

Designation

Coordinate

A93

Trailer socket control unit

4A

F153

Trailer socket fuse (25 A)

5G

J4

Circuit R connector sleeve 58R

4G

J8

Stop light connector sleeve

4E

J16

Tml. 30 connector sleeve

6L

J20

Backup lamp connector sleeve

3G

J80

Right turn signal light connector sleeve

5E

J81

Left turn signal light connector sleeve

7E

J451

Trailer socket connector sleeve

4E

W5

Seat frame ground point

6E

W6

Ground point taillamp

3G

X232

Trailer socket connector

3L

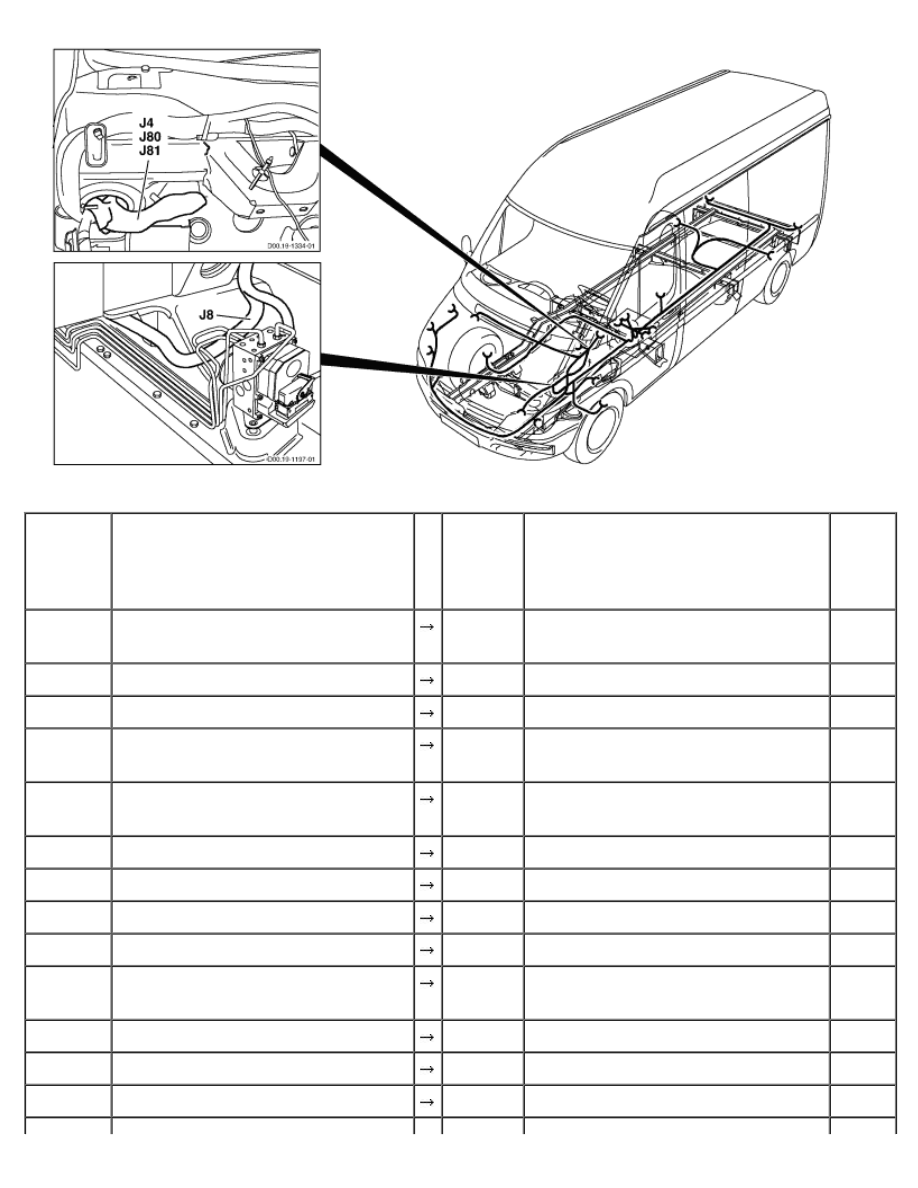

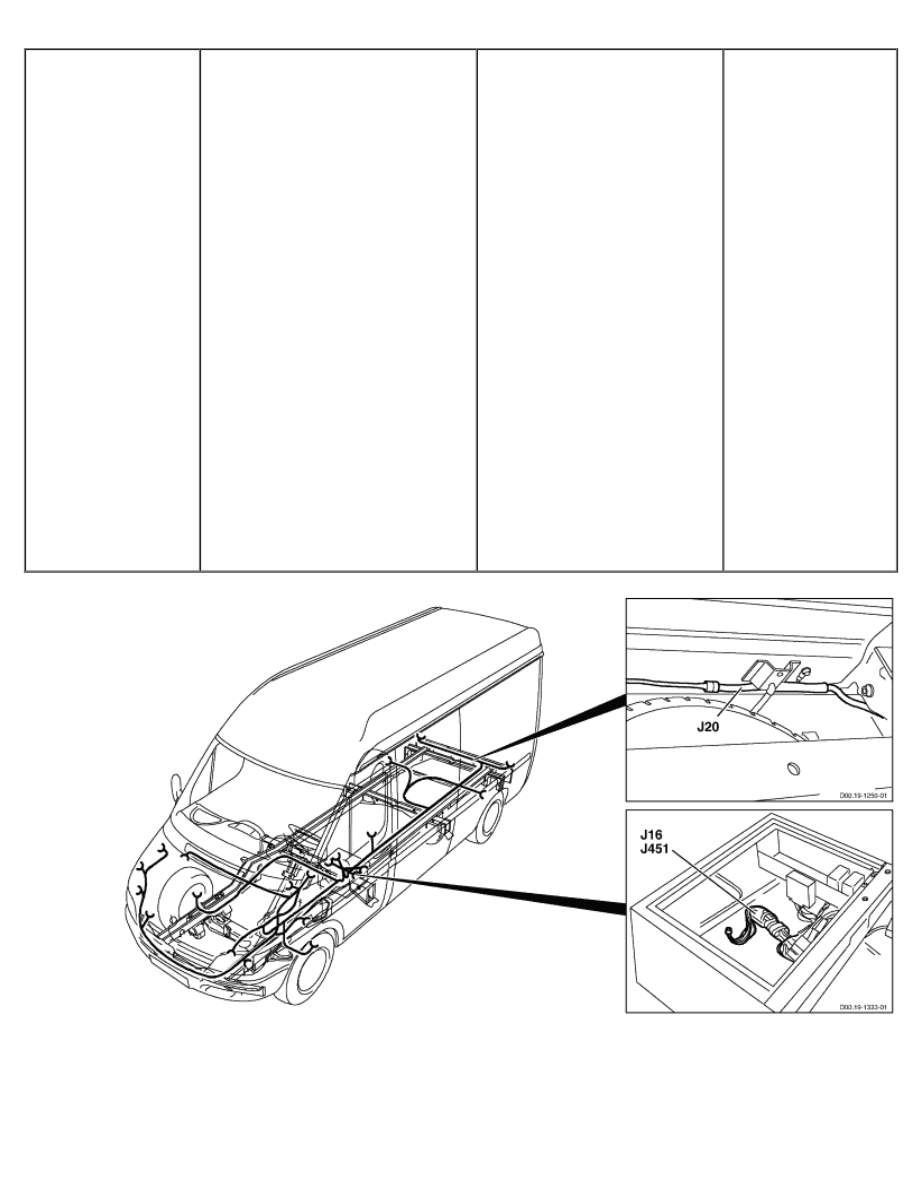

GF00.19-D-3100-
19C

Arrangement and assignment of
terminal block connectors trailer
coupling

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67,
904.61/66
with code (E58) electrical
system for trailer socket
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (E58) electrical
system for trailer socket
with code (ZU8) National
version for USA
Models 903.61/62/66/67,
904.61/
62/66
with code (E58) electrical
system for trailer socket
with code (ZU9) National
version for Mexico



D00.19-1357-09

D00.19-1358-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J4

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

5.6



Connector sleeve, terminal 58R

E26e6

Right side light

10





E68E7

Right tail light

2





K136

Daytime running lamps terminal 58R
relay

1

J8

FWH/engine compartment (behind
battery)

A2

ABS/ESP control unit

1.32



Stop light connector sleeve

A93

Trailer socket control unit

2.A





B127

Stop light switch 6-pin

2.2





J15

Stop light connector sleeve







X45

Frame/roof connector (standard)

2

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J20

FWH (close to ground point W6)

E67e19

Left backup lamp

4



Reversing lamp connector sleeve

E68E1

Right backup lamp

4





X217

Frame/waistrail connector

1





X232

Trailer socket connector

3

J80

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

5.5



Right turn signal light connector
sleeve

A82

EDW control unit

1.4





A93

Trailer socket control unit

2.B





E26H3

Right front turn signal lamp

6





E68h4

Right rear turn signal lamp

5





H2

Right front side turn signal lamp (5

1
