2

W27

Ground point ABS

A2

ABS/ESP control unit

1.5

W41

Roof AC ground point

X220

Roof AC plug connection

1

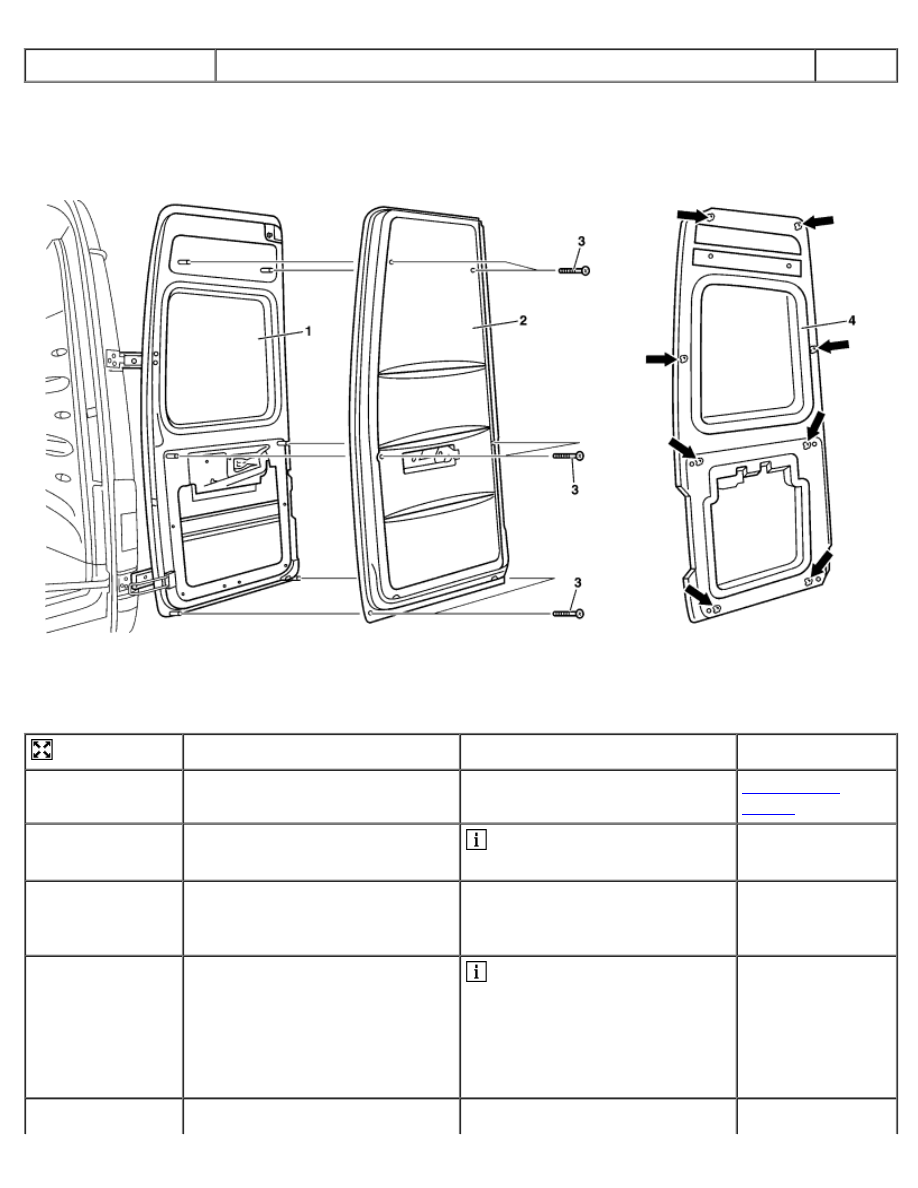

AR83.65-D-2260A

Remove/install insulation element of rear-end door

23.6.03

MODELS  903.662 with CODE (ZA8) Refrigerator vehicle
MODELS  903.662 with CODE (ZA5) Freezer vehicle

D83.65-0043-09

1 Tailgate
4 Rear side of insulation element



2 Front side of insulation element

3 Screw

Remove





1

Remove inside door opener

on right rear-end door only

AR72.20-D-
4075A

2

Expose bolts (3) of insulating
element (2)

 Remove sealing compound

on bolt heads.



3

Separate edge sealing between
insulation element (2) and rear-
end door (1) all-round





4

Separate insulation element from
rear-end door

 Do not damage insulation

foam on rear of insulation
element. Carefully cut through
adhesive points (4 in area of
lower bolt holes and 4 at top of
outer door contact surface).



5

Remove residue adhesive on





rear door and on insulation
element

Install





6

On the rear of the insulation
element in the area of the outer
door contact surface apply at 8
points walnut-sized dots of
sealing compound (arrows)

 The sealing compound dots

serve as adhesive points. Apply
sealing compound dots at the
lower end of the insulation
element in area of the 4 bolt
holes.

BR00.45-Z-1079-
01A

7

Apply insulation element (2) to
rear-end door (1) and tighten

 When fitting the insulation

element on the right-hand rear
door route the door lock linkage
outwards.



8

Cover up bolt heads using
sealing compound



BR00.45-Z-1079-
01A

9

Apply sealing compound to gap
between insulation element and
rear door all round



BR00.45-Z-1079-
01A

10

Install inside door opener

on right rear-end door only

AR72.20-D-
4075A

Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1079-
01A

PU sealing compound, white

A 004 989 34 20

PE91.00-D-2000-99D



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A8

Central locking
control module

A10 Airbag control

module

A10 Airbag control

module

A80 CDI control module

A94 CDI control module

J18

Circuit 15, fused,
connector sleeve

J371 Airbag crash signal

connector sleeve

P15 Instrument cluster

P17 Diagnostic socket

16-pin

R1

Driver airbag ignition
squib

R2

Front passenger
airbag ignition squib

R3

Driver ETR ignition
squib

R4

Front passenger
ETR ignition squib

R5

Clock spring contact

W26 Ground point airbag

X125 Airbag clock spiral

connector

X126 Front passenger

airbag ignition squib
connector

PE91.00-D-2000-
60D

Legend of wiring diagram of
airbag (AB), emergency
tensioning retractor (ETR)

MODEL XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
MODELS 903.61 /66 /67,
904.61 /66
with CODE (SA5) Driver
airbag
with CODE (SA6) Front
passenger airbag
with CODE (ZU7) National
version for Canada
MODELS 903.61 /66 /67,
904.61 /66
with CODE (SA5) Driver
airbag
with CODE (SA6) Front
passenger airbag
with CODE (ZU8) National
version for USA
MODELS 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (SA5) Driver
airbag
with CODE (SA6) Front
passenger airbag
with CODE (ZU9) National
version for Mexico



Code

Designation

Coordinate

A8

Central locking control unit

8L

A10

Airbag control unit

4A
12A

A80

CDI control unit

5L

A94

CDI control unit

7L

J18

Circuit 15 fused connector sleeve

3E

J371

Airbag crash signal connector sleeve

8E

P15

Instrument cluster

2L

P17

Diagnostic socket 16-pin

4E

R1

Driver airbag ignition squib

9L

R2

Front passenger airbag ignition squib

11L

R3

Driver ETR ignition squib

12L

R4

Front passenger ETR ignition squib

13L

R5

Clock spring contact

9G

W26

Ground point airbag

2E

X125

Airbag clock spring contact connector

8E

X126

Front passenger airbag ignition squib connector

10E

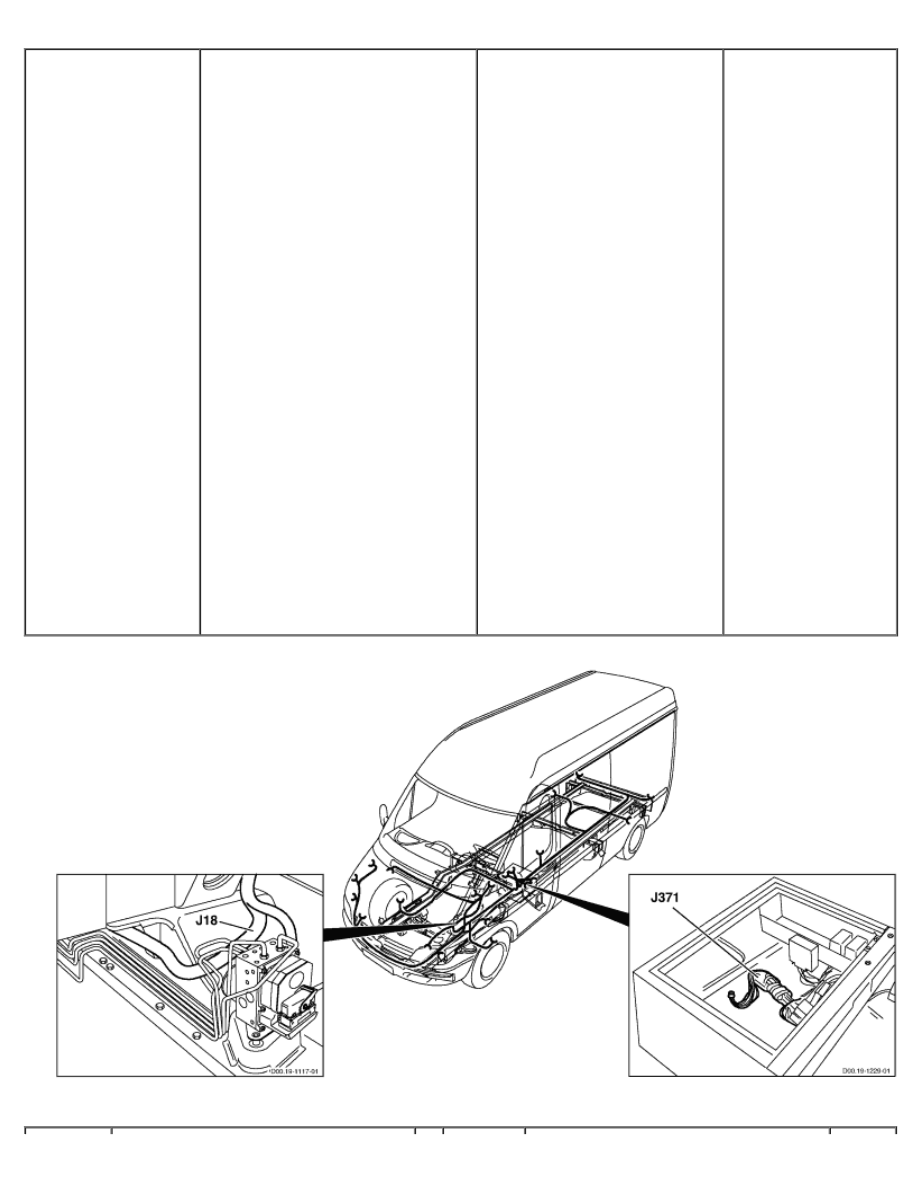

GF00.19-D-3100-
49C

Arrangement and assignment of
terminal blocks of airbag (AB),
emergency tensioning retractor
(ETR)

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67,
904.61/66
with code (SA5) Driver airbag
with code (SA6) Front
passenger airbag
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (SA5) Driver airbag
with code (SA6) Front
passenger airbag
with code (ZU8) National
version for USA
Models 903.61/62/66/67,
904.61/
62/66
with code (SA5) Driver airbag
with code (SA6) Front
passenger airbag
with code (ZU9) National
version for Mexico



D00.19-1391-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J18

FWH/engine compartment (behind
battery)

A10

Airbag control unit

1.5



Circuit 15 fused connector sleeve

A12

Electrical center

4.3





A80

CDI control unit

2.13





K79

Circuit 15 body manufacturer relay

4





P15

Instrument cluster

2.10

J371

FWH/seat frame (behind rubber
grommet)

A8

Central locking control unit

1.11



Airbag crash signal connector
sleeve

A10

Airbag control unit

1.20





A80

CDI control unit

2.17
