Westfalia. Testing repair electrical manual - part 55

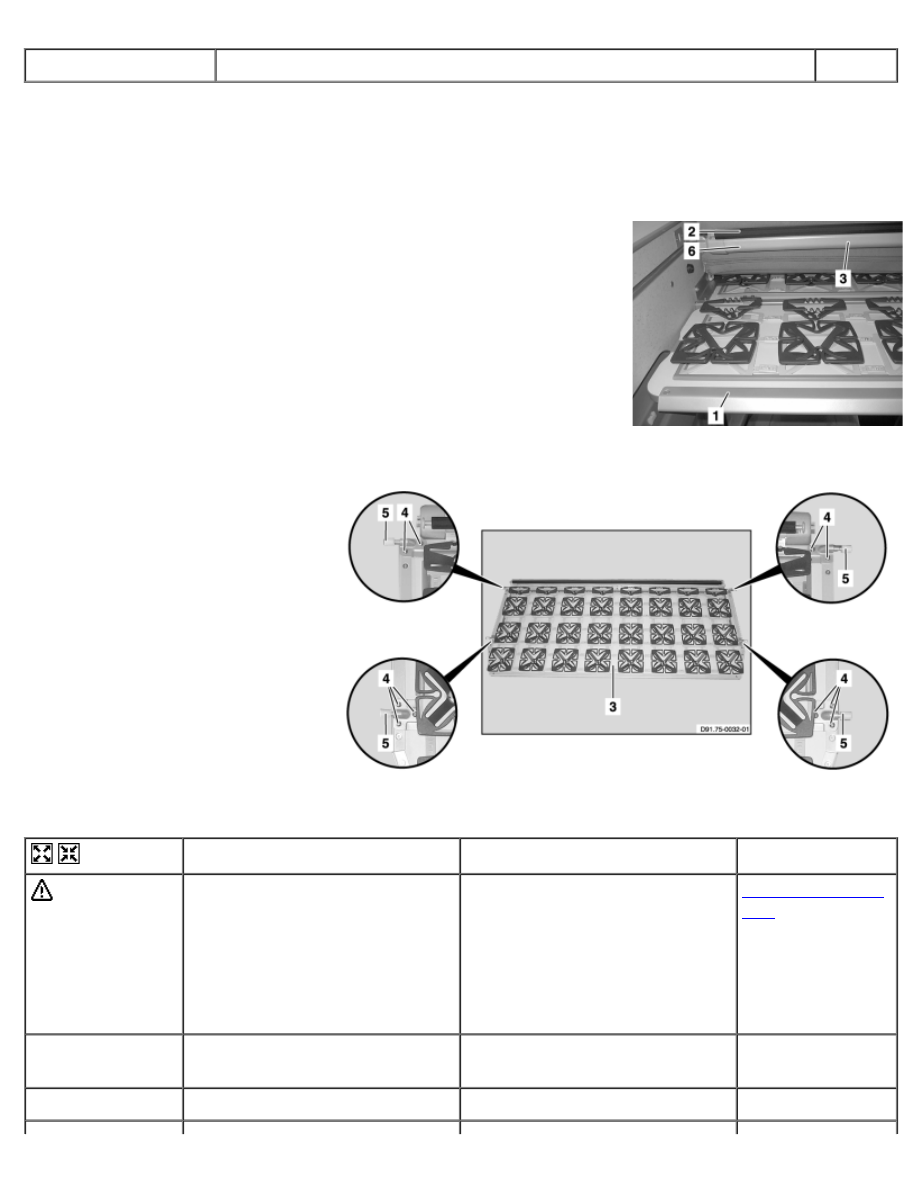

AR91.75-D-7755B

Remove/install bed plate

13.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





center bed plate

D91.75-0020-09

1 Center bed plate



2 Bolts



3 Bolts



Remove/Install





 Danger!

Risk of injury due to pinching,
crushing or cutting off of limbs or
other parts of the body by doors,
covers, lids, flaps and other
movable components

No limbs or other parts of the
body should be within the
operating range of the
mechanism when moving
components (doors, covers, lids,
flaps, etc.). Wear protective
gloves and work shoes.

AS00.00-Z-0025-
01A

1

Unlock and fold down the center
bed plate (1)





2

Unscrew bolts (2)





3

Remove bolts (3)





4

Remove center bed plate (1)





5

Install in the reverse order





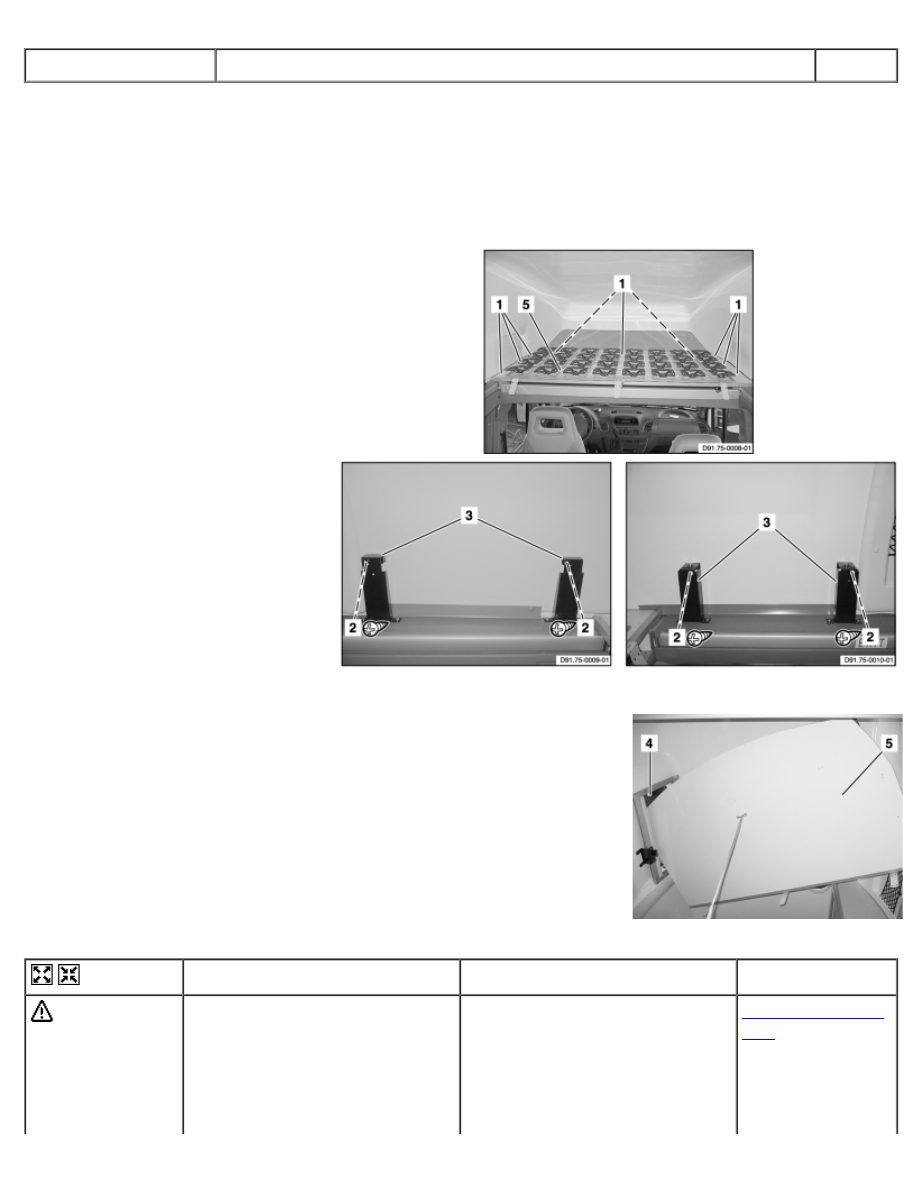

AR91.75-D-7755C

Remove/install bed plate

14.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





front bed plate

1 Bolts
2 Bolts
3 Bracket
5 Front bed plate







D91.75-0007-06

4 Right vent window
5 Front bed plate







D91.75-0011-01



Remove/Install





 Danger!

Risk of injury due to pinching,
crushing or cutting off of limbs or
other parts of the body by doors,
covers, lids, flaps and other
movable components

No limbs or other parts of the
body should be within the
operating range of the
mechanism when moving
components (doors, covers, lids,
flaps, etc.). Wear protective

AS00.00-Z-0025-
01A

gloves and work shoes.

1

Remove bed plate

Rear bed plate

AR91.75-D-
7755A

2

Remove bed plate

Center bed plate

AR91.75-D-
7755B

3

Removing the guide rail

Left guide rail

AR91.75-D-
7765A

4

Removing the guide rail

Right guide rail

AR91.75-D-
7765B

5

Remove trim from the right side
of the vent window

Side vent window for high roof

AR68.30-D-
1550A

6

Remove screws (1)





7

Remove screws (2) from bracket
(3)





8

Remove bracket (3)





9

Open the right vent window (4)
and secure it in place





10

Remove the front bed plate (5)

 The front bed plate (5) must

be removed from the vehicle as
shown.



11

Install in the reverse order





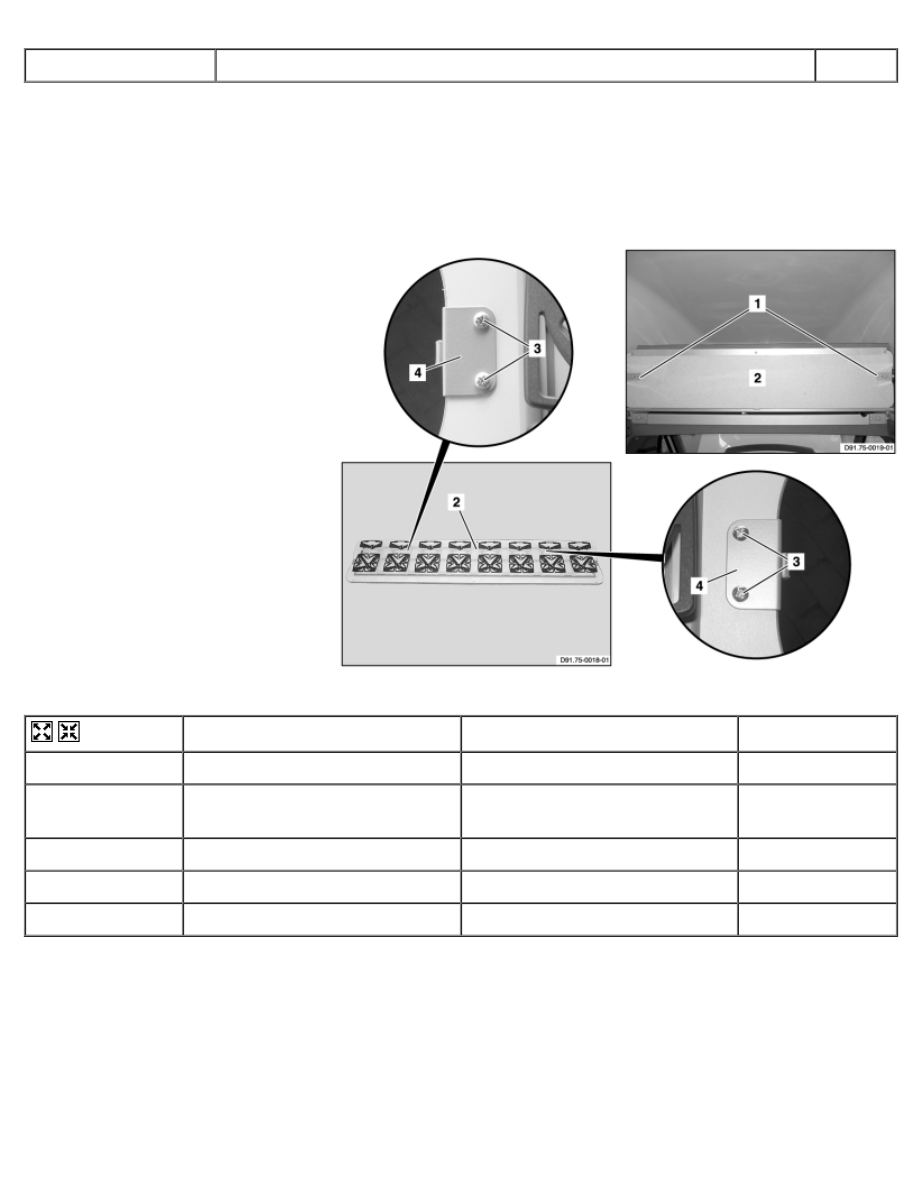

AR91.75-D-7756A

Remove/install locking mechanism for bed plate

13.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





center bed plate

1 Bolts
2 Center bed plate
3 Bolts
4 Lock







D91.75-0017-06



Remove/Install





1

Remove screws (1)





2

Unlock and fold down the center
bed plate (2)





3

Remove bolts (3)





4

Remove lock (4)





5

Install in the reverse order





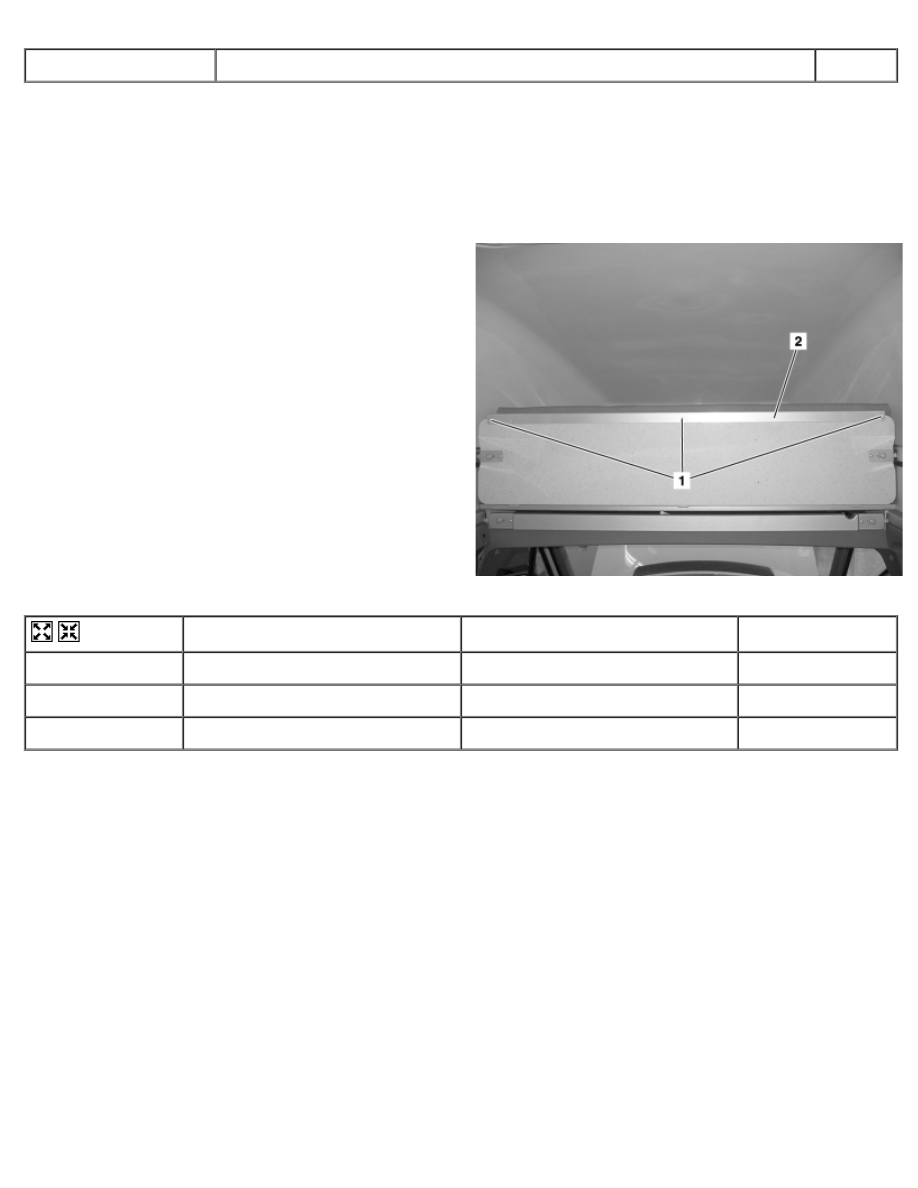

AR91.75-D-7757A

Remove/install protective strip for bed plate

13.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





center bed plate

1 Bolts
2 Protective strip







D91.75-0016-11



Remove/Install





1

Remove screws (1)





2

Remove protective molding (2).





3

Install in the reverse order





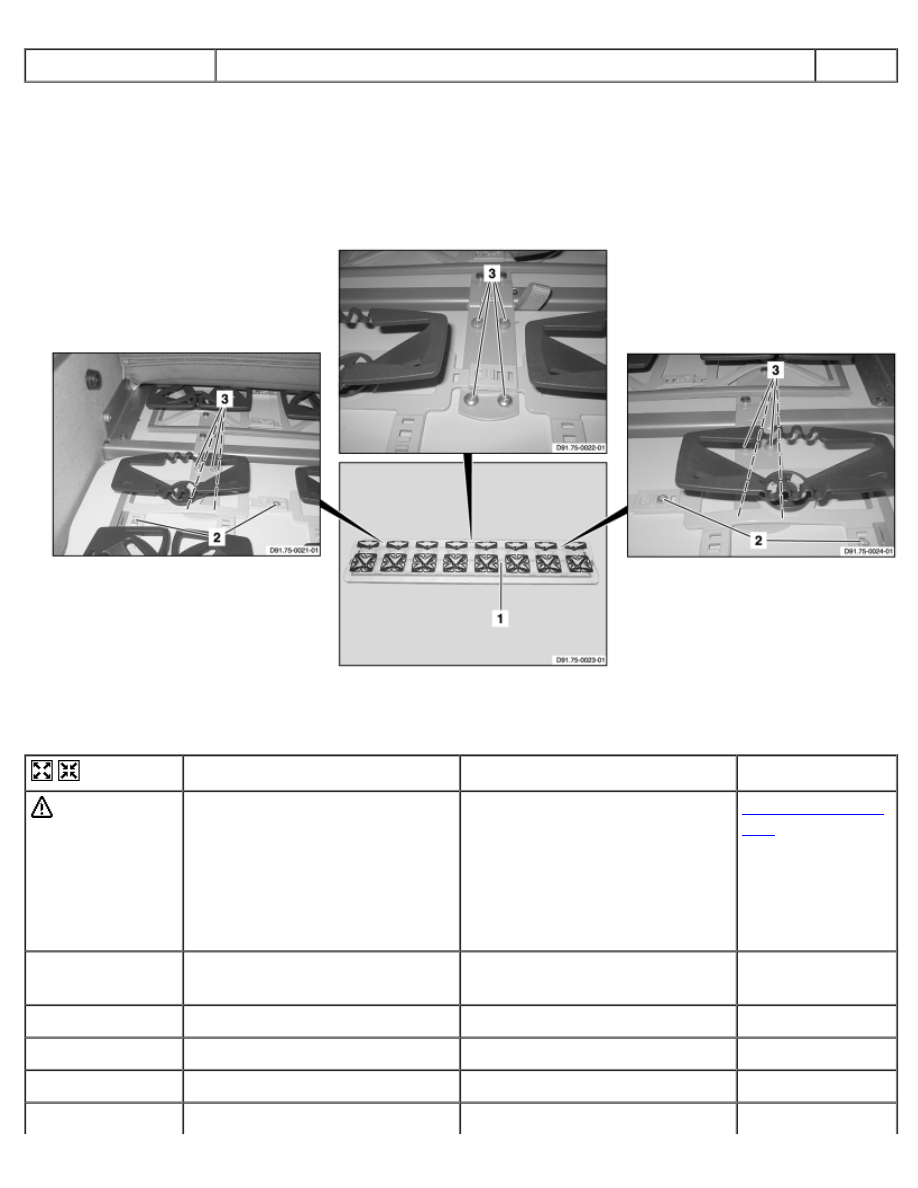

AR91.75-D-7760A

Remove/install guide roller for bed plate

7.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Center bed plate
2 Bed padding
3 Rear bed plate







D91.75-0030-01

4 Bolts
5 Guide rollers







D91.75-0031-05



Remove/Install





 Danger!

Risk of injury due to pinching,
crushing or cutting off of limbs or
other parts of the body by doors,
covers, lids, flaps and other
movable components

No limbs or other parts of the
body should be within the
operating range of the
mechanism when moving
components (doors, covers, lids,
flaps, etc.). Wear protective
gloves and work shoes.

AS00.00-Z-0025-
01A

1

Unlock and open the center bed
plate (1)





2

Remove bed padding (2)





3

Pull the rear bed plate (3) toward
the rear





4

Remove bolts (4).





5

Remove the guide rollers (5)





6

Install in the reverse order
