Двигатель WEBER MPE 850 NA. Регулирование зазора клапанов

8.4.2

Двигатель WEBER MPE 850 NA. Регулирование зазора клапанов с помощью комплекта для регулировки
клапанов

– Шайбы для регулирования – Комплект для регулировки – Муфта

клапанов клапанов шестиугольной

– Штангенциркуль – Шестигранная отвертка 5 отвертки 5

_{–
Стержневой магнит – Динамометрический
ключ}

Информация ! Распределительный вал вращается с помощью коленчатого вала. Производитель транспортного средства разработал подходящую процедуру для этого. Прочтите документацию производителя транспортного средства для более подробной информации. Всегда поворачивайте коленчатый вал в том же направлении, в котором вращается двигатель (см. главу 3.6 Компоненты двигателя и информация). Два вращения коленчатого вала соответствуют одному вращению распределительного вала.

Регулирование зазора клапанов на 2-м цилиндре

ПРЕДУПРЕЖДЕНИЕ! Существует опасность серьезных надрезов от зубчатого колеса на распределительном валу при запуске двигателя. Отключите двигатель от питания.

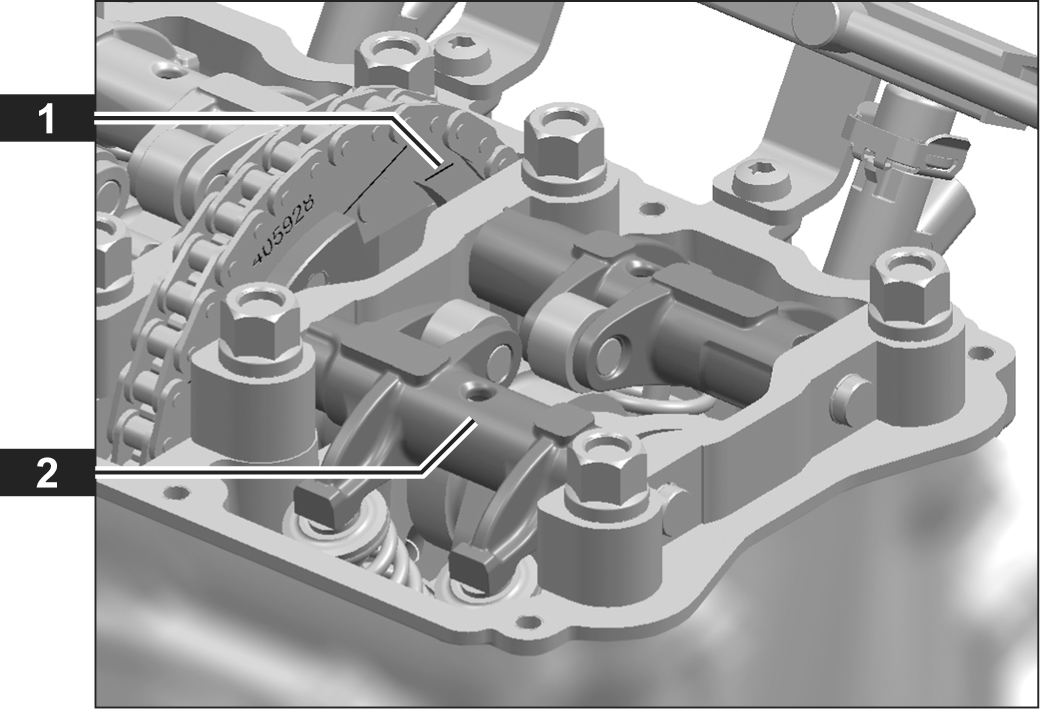

► Поверните распределительный вал до позиции, изображенной на рисунке (см. документацию производителя транспортного средства).

Распределительный вал промаркирован только на 2-м цилиндре.

Промаркированные 1 концы на одном уровне с перекладиной.

Все коромысла 2 на цилиндре имеют некоторый зазор.

► Продолжите по главе Замена шайб для регулировки клапанов.

Регулировка зазора клапанов на 1-м цилиндре

► Поверните распределительный вал до позиции, изображенной на рисунке.

(см. документацию производителя

транспортного средства).

Распределительный вал промаркирован только на 2-м цилиндре.

Промаркированные концы 3 на одном

уровне с перекладиной. Иначе надпись

не видна.

Все коромысла 4 на цилиндре имеют

некоторый зазор.

► Продолжите по главе Замена шайб

для регулировки клапанов.

Замена шайб для регулировки клапанов.

ПРИМЕЧАНИЕ! Повреждение двигателя от мелких компонентов в двигателе или головке цилиндра. Эксплуатация двигателя с мелкими компонентами в картере или головке цилиндра может привести к серьезным повреждениям и вызвать заедание кривошипно-шатунного привода.

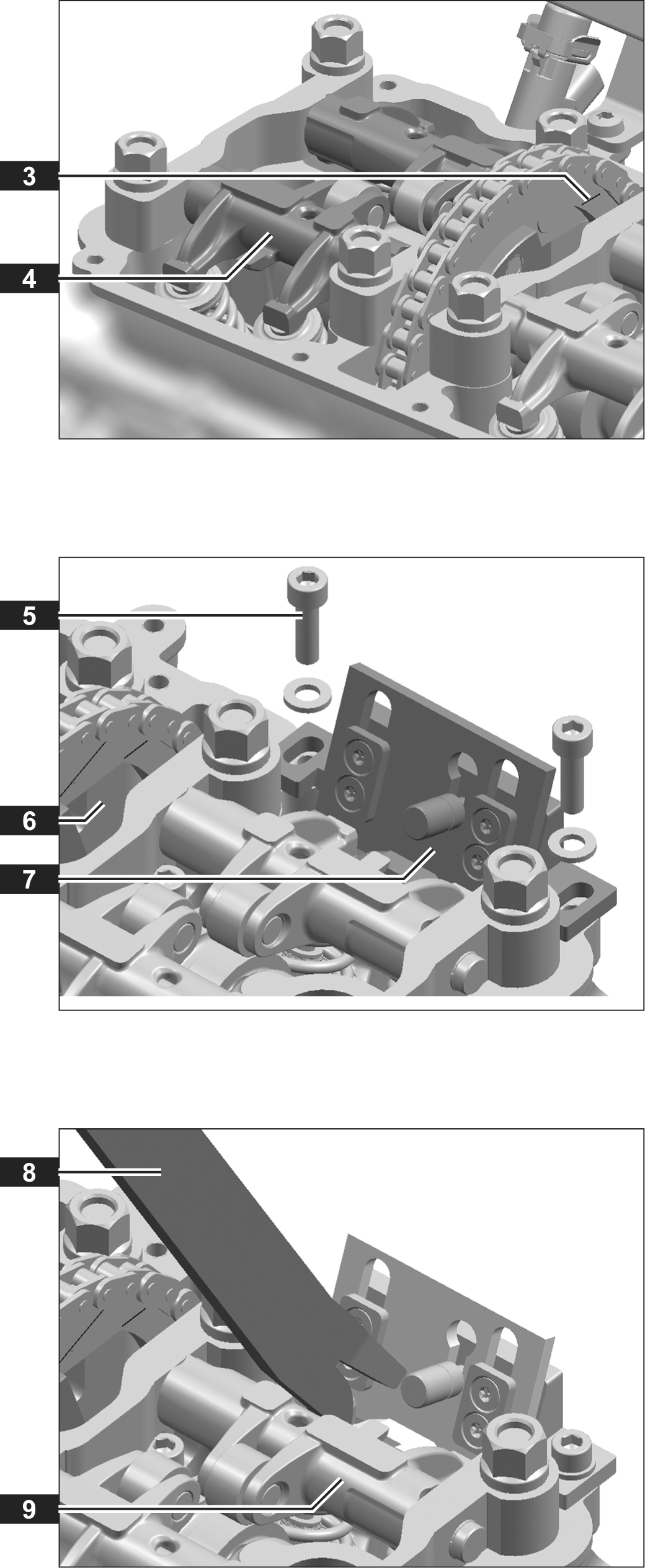

► Закройте канал цепи 6.

► Держите инструмент для регулирова ния

клапанов 7 в положении.

► Закрутите болты 5

Момент затяжки:

8 Нм +2 Нм

► Расположите толкатели коромысел 8 на

коромысле 9

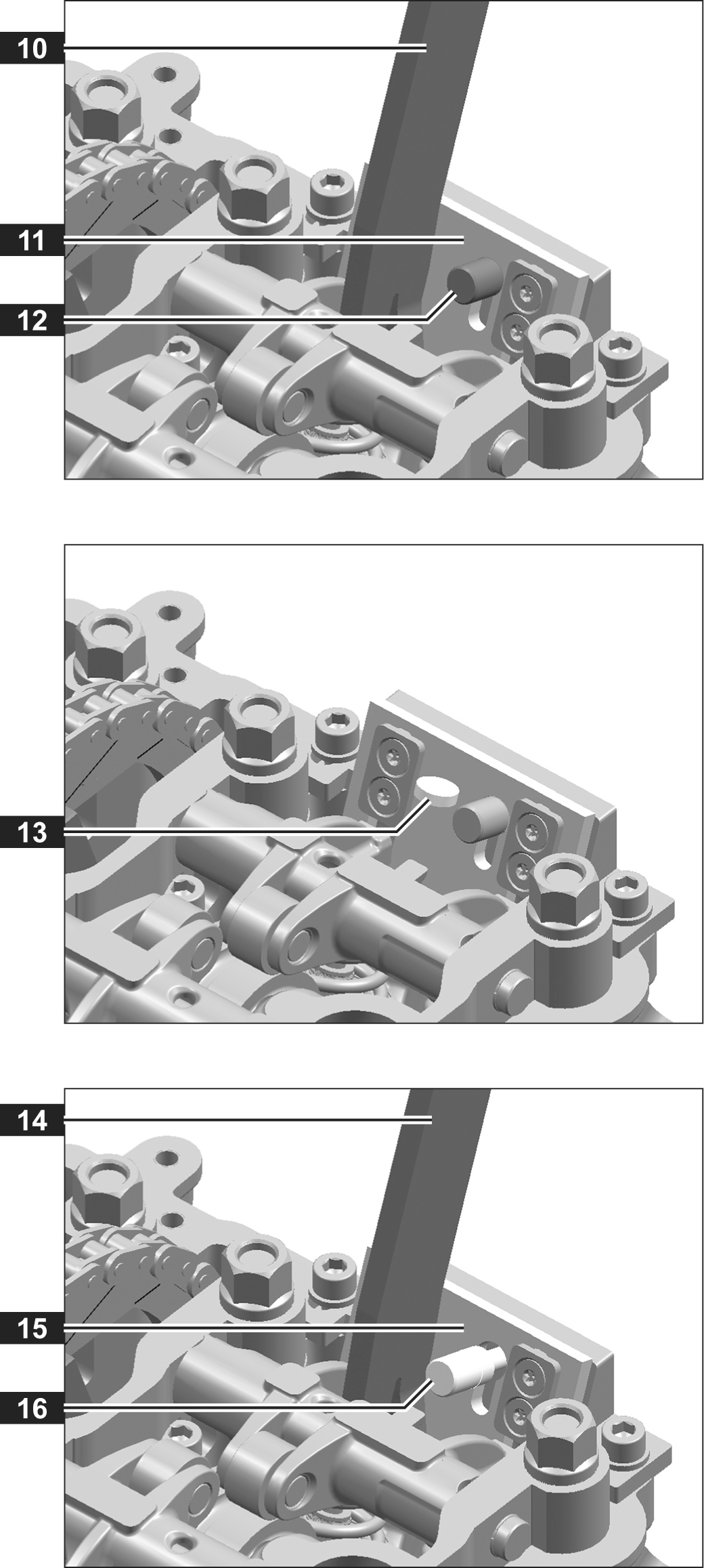

► Надавите на подвижную плиту 11 с

помощью толкателя коромысла 10 ,

пока штырь 12 не войдет в зацепление.

► Снимите шайбу для регулировки

клапана 13 с помощью стержневого

магнита.

► Измерьте шайбу для регулирования

клапана с помощью штангенциркуля.

► Вставьте новую шайбу.

► Удерживайте толкатель коромысла 14

в положении.

► Надавите на подвижную плиту 15

немного с помощью толкателя

коромысла.

► Плавно передвиньте штырь 16 вперед

рукой.

► Медленно отпустите толкатель

коромысла.

Пружина клапана снова проскользнет

вверх по подвижной плите.

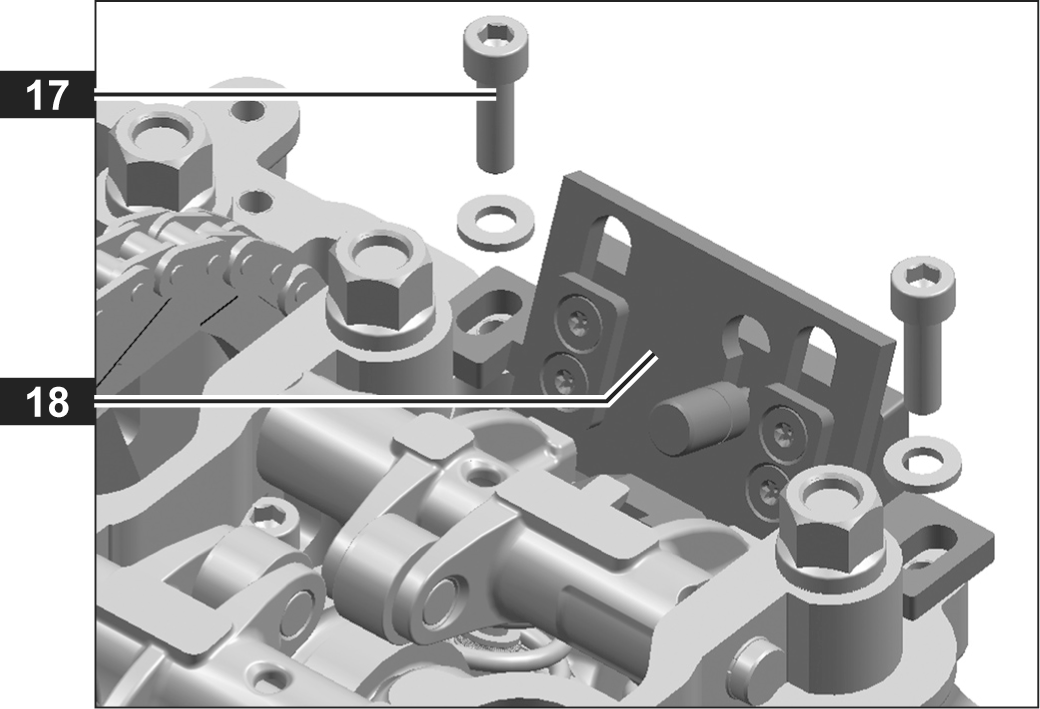

► Открутите болты 17

► Снимите инструмент для регулировки

клапанов 18.

_►_{Снимите
крышку с цепного канала.}

ПРИМЕЧАНИЕ! Повреждение клапана из-за недостаточного зазора клапанов.

_{► Проверьте
зазор клапана.}

► Продолжите по главе 8.4.1 Проверка

зазора клапанов.

_{8.4.3 Регулировка
зазора клапанов без специального
инструмента}

– Шайбы для регулирования клапанов _– Стержневой магнит

_{–
Штангенциркуль – Универсальные
плоскогубцы}

Информация! Распределительный вал вращается с помощью коленчатого вала. Производитель транспортного средства разработал подходящую процедуру для этого. Прочтите документацию производителя транспортного средства для более подробной информации. Всегда поворачивайте коленчатый вал в том же направлении, в котором вращается двигатель. (cм. главу 3.6 Компоненты двигателя и информация). Два вращения коленчатого вала соответствуют одному вращению распределительного вала.

Регулировка зазора клапанов на 2-м цилиндре

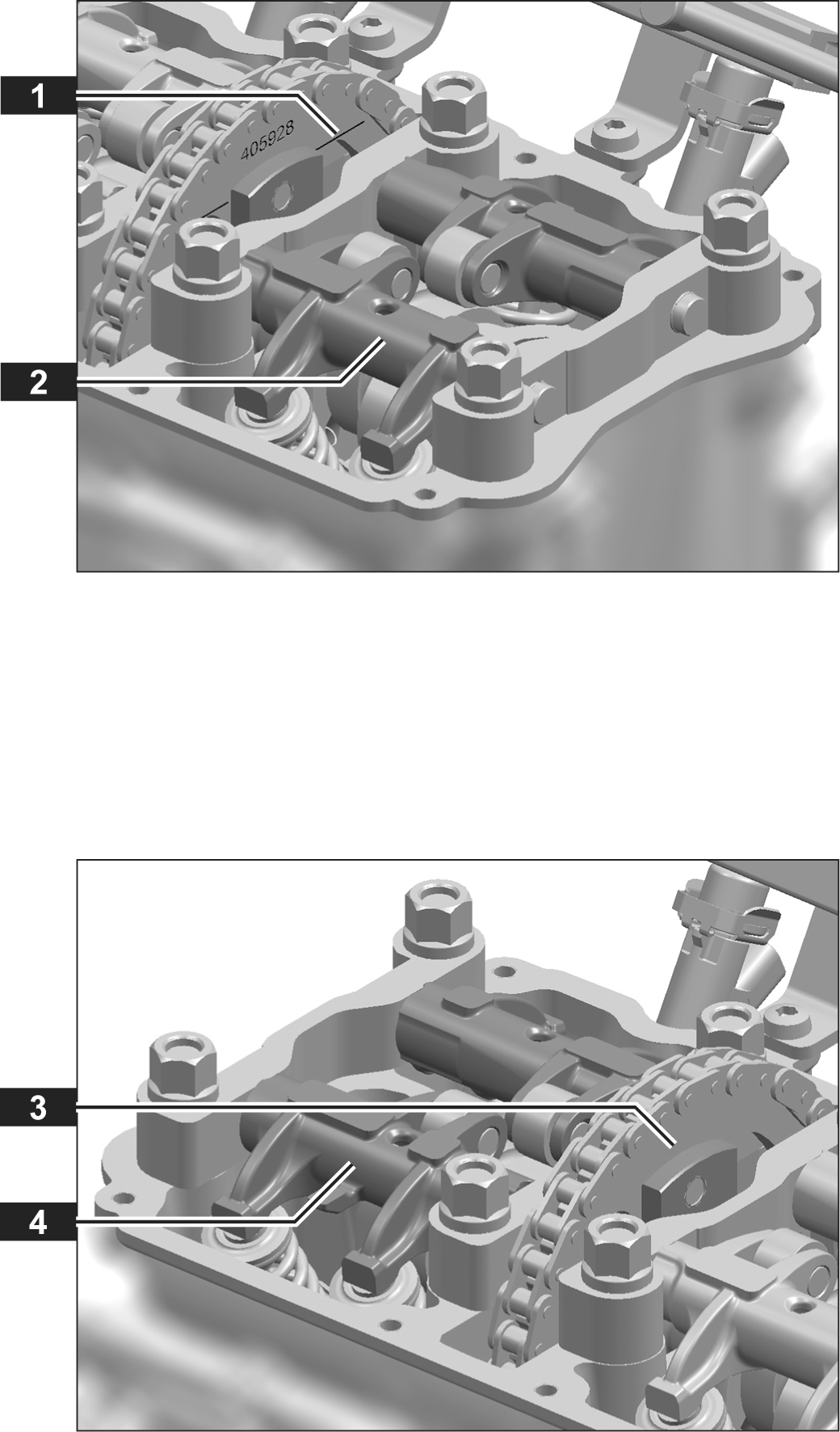

► Поверните распределительный вал до

позиции, изображенной на рисунке. (см.

документацию производителя транспортно-

го средства).

Распределительный вал промаркирован только на 2-м цилиндре.

Промаркированные 1 концы на одном

уровне с перекладиной. Иначе надпись

не видна.

Все коромысла 2 на цилиндре имеют

некоторый зазор.

► Продолжите по разделу Замена

шайбы для регулировки клапана.

_{Регулировка
зазора клапана на 1-м цилиндре}

► Поверните распределительный вал до

позиции, изображенной на рисунке. (см.

документацию производителя транспортно-

го средства).

Распределительный вал промаркирован только на 2-м цилиндре.

Надпись 3 не видна.

Все коромысла 4 на цилиндре имеют

определенный зазор.

► Продолжите по разделу Замена шайб

для регулирования клапанов.

Замена шайб для регулирования клапанов.

ПРИМЕЧАНИЕ! Повреждение двигателя от мелких компонентов в двигателе или головке цилиндра.Эксплуатация двигателя с мелкими компонентами в картере или головке цилиндра могут привести к серьезным повреждениям и вызвать заедание кривошипношатун-ного привода

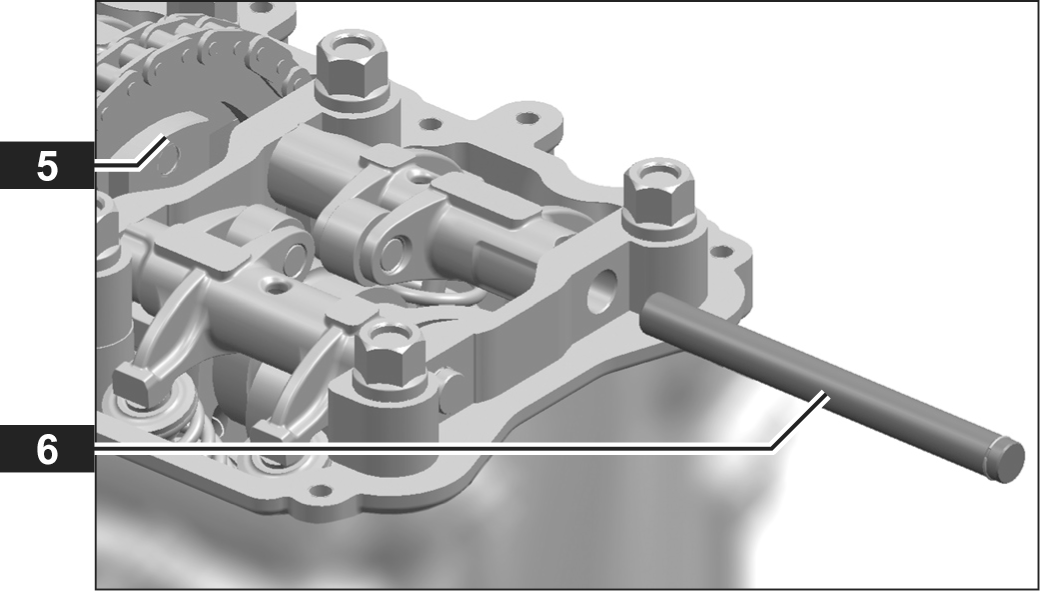

► Закройте канал цепи 5.

► Снимите вал 6 с помощью плоскогубцев.

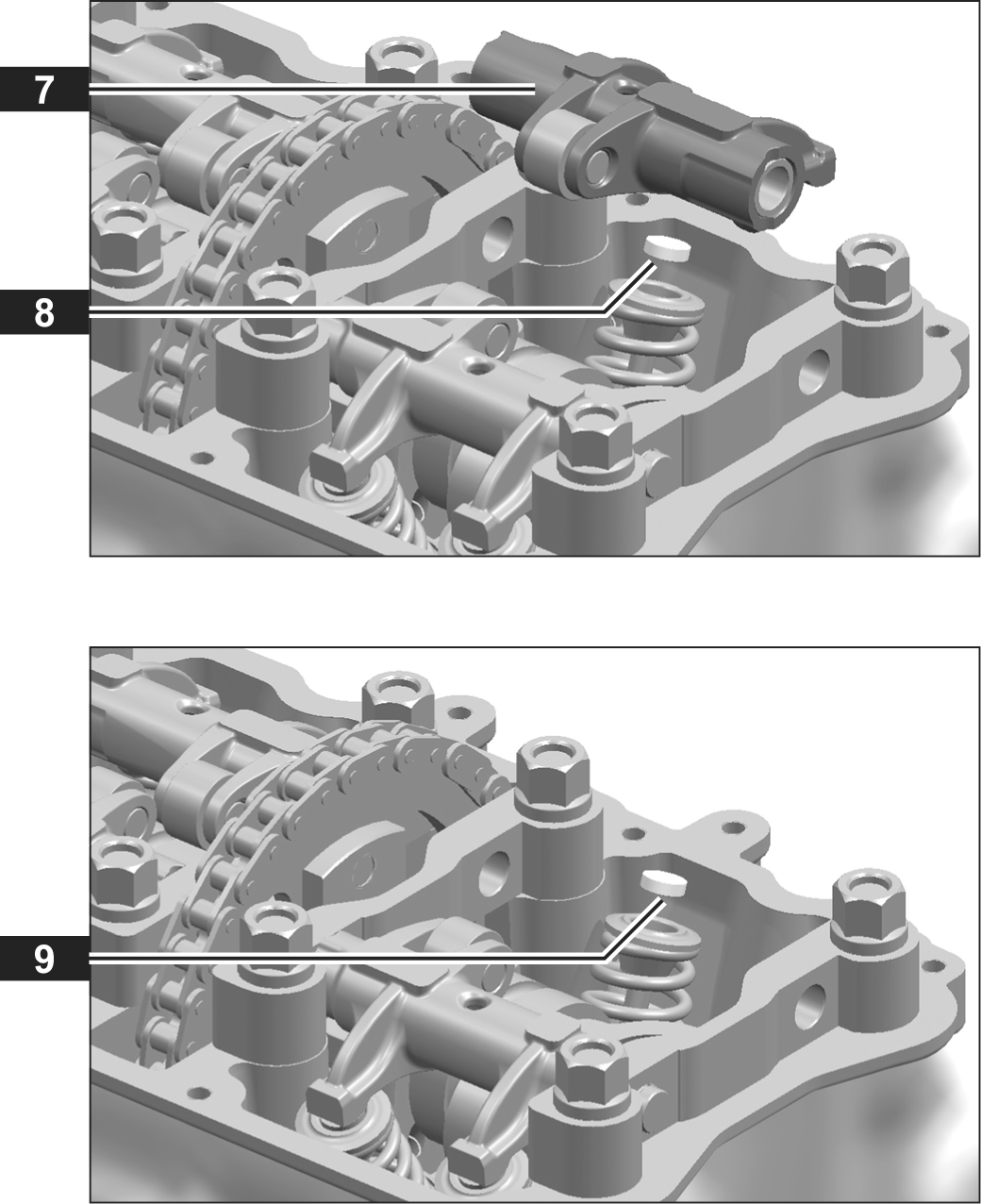

► Снимите коромысло 7.

► Снимите шайбу для регулирования

клапана 8 с помощью стержневого

магнита.

► Измерьте шайбу с помощью штанге-

циркуля.

_►_{Поставьте
новую шайбу 9}

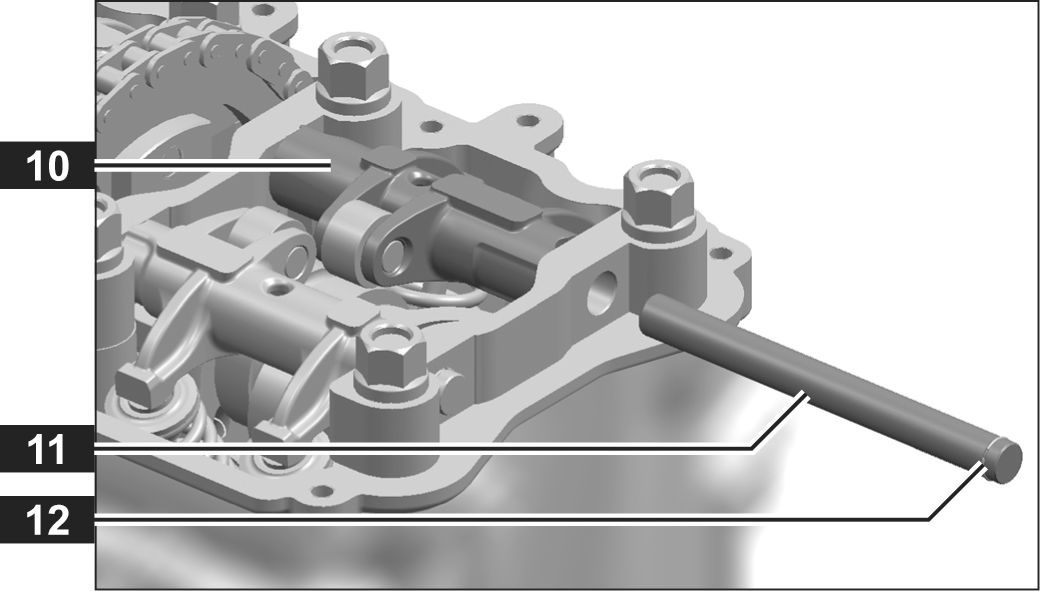

► Удерживайте коромысло 10 в положении.

► Проверьте, установлено ли стопорное

кольцо 12.

► Медленно вставьте вал 11

_{► Снимите
крышку с цепного канала.}

ПРИМЕЧАНИЕ! Повреждение клапана из-за недостаточного зазора клапана.

► Проверьте зазор клапана.

► Продолжите по главе 8.4.1 Проверка

зазора клапанов.

_{8.5 Замена
свечей зажигания}

– Свечи зажигания – Реверсивная трещетка

– Зубчатая пружинная шайба – Муфта шестигранной отвертки 5 мм

– Шестигранная отвертка 5 мм _{–
Отвертка
для свечи}

_{–
Динамометрический ключ}

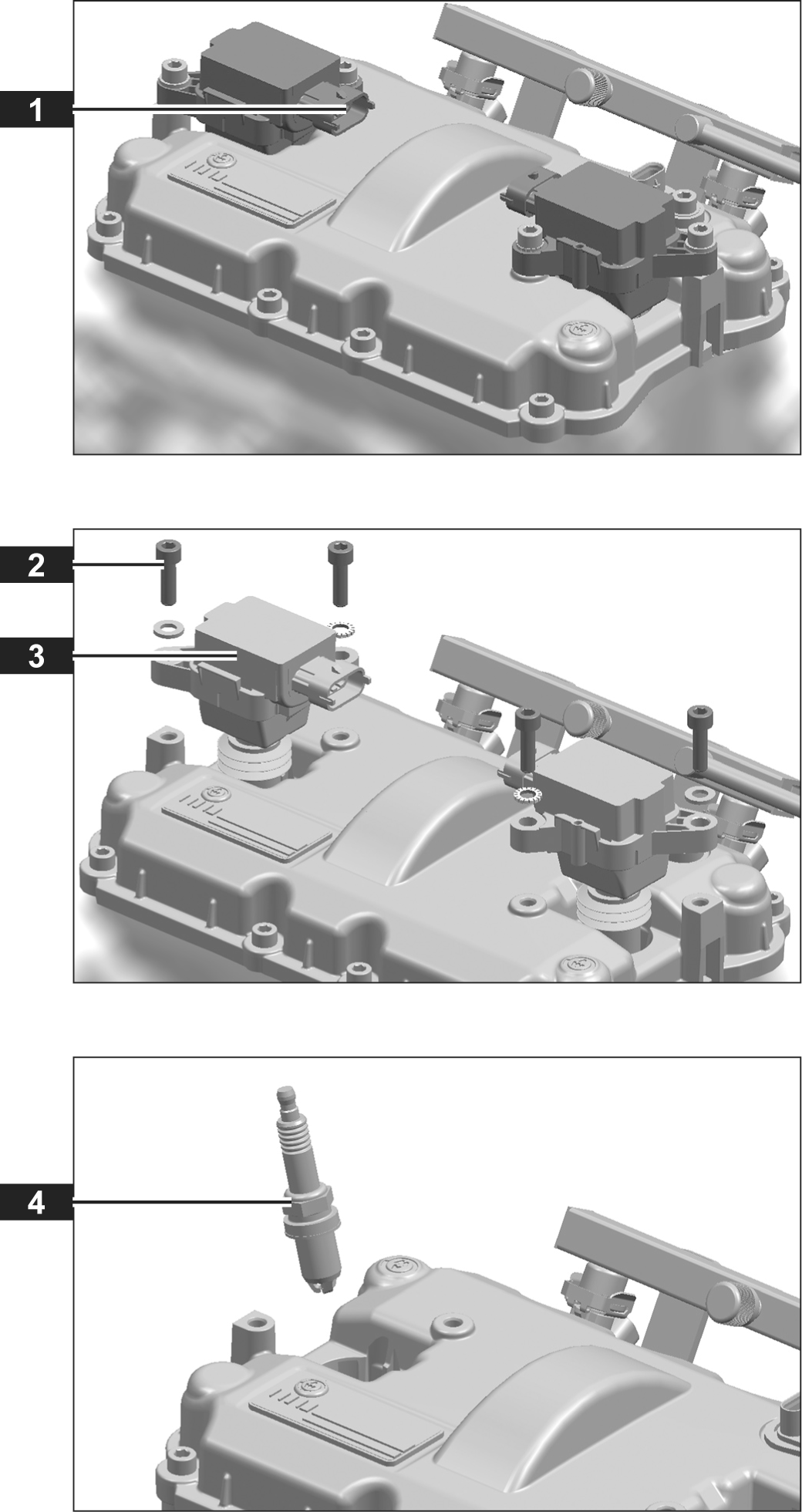

На холодном двигателе снимите свечи зажигания.

► Отключите разъемы жгутов проводов от

катушек зажигания 1 .

► Открутите болты 2

► Выдерните катушки зажигания 3

► Отключите свечи зажигания 4

с помощью ключа для свечей зажигания.

► Снимите свечи зажигания.

► Вкрутите свечи зажигания с помощью

ключа для свечей зажигания.

Момент затяжки:

22 Нм +10 Нм

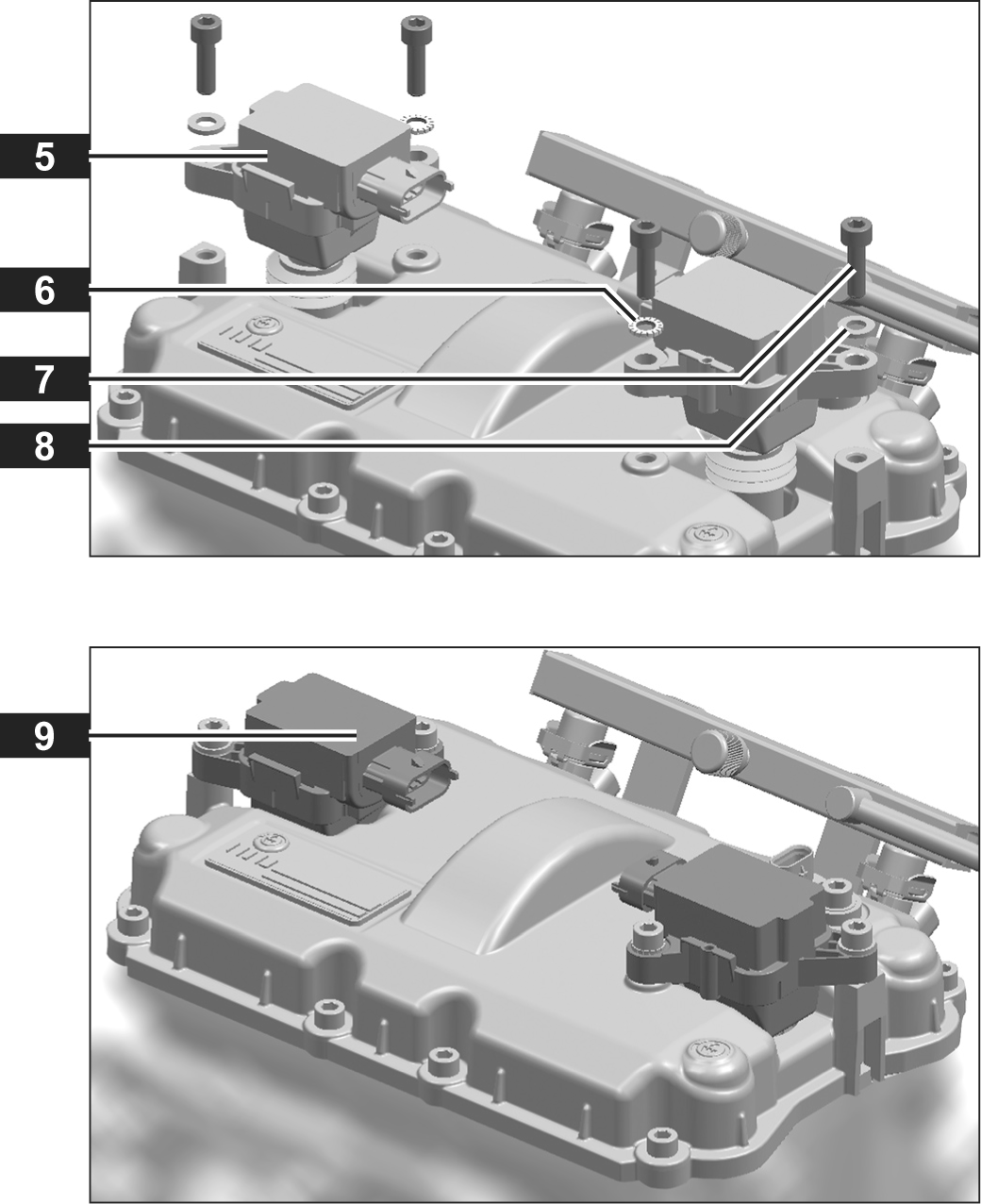

► Вставьте катушки зажигания 5 .

► Замените зубчатые пружинные шайбы 6 .

Соберите болты 7 ,шайбы 8 и зубчатые

пружинные шайбы как указано на рисунке.

Момент затяжки:

8 Нм +2 Нм 7

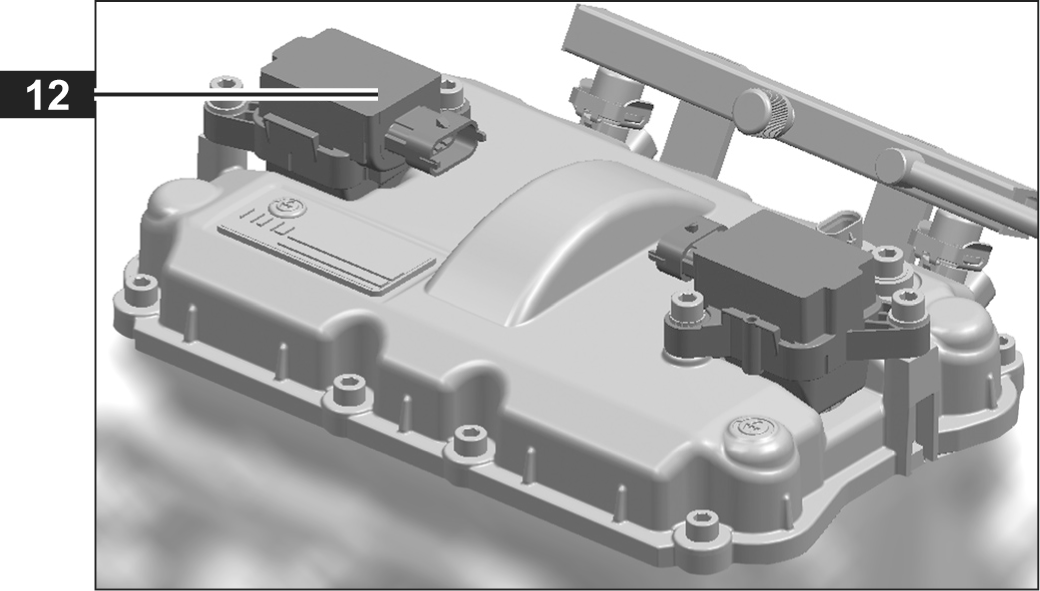

► Подключите разъемы жгутов к катушкам

зажигания 9.

► Проверьте транспортное средство.

_{8.6 Проверка
свечей зажигания}

– Зубчатая пружинная шайба – Муфта шестигранной – Щетка для свечи

– Шестигранная отвертка 5 мм отвертки 5 мм зажигания

– Динамометрический ключ – Ключ для свечей зажигания

_{–
Трещетка – Щуп}

_{На
холодном двигателе снимите свечи
зажигания.}

► Отсоедините разъемы жгутов проводов

от катушек зажигания 1.

► Отверните болты 2.

► Выдерните катушки зажигания 3.

► Открутите свечи зажигания 4

с помощью ключа для свечей

зажигания.

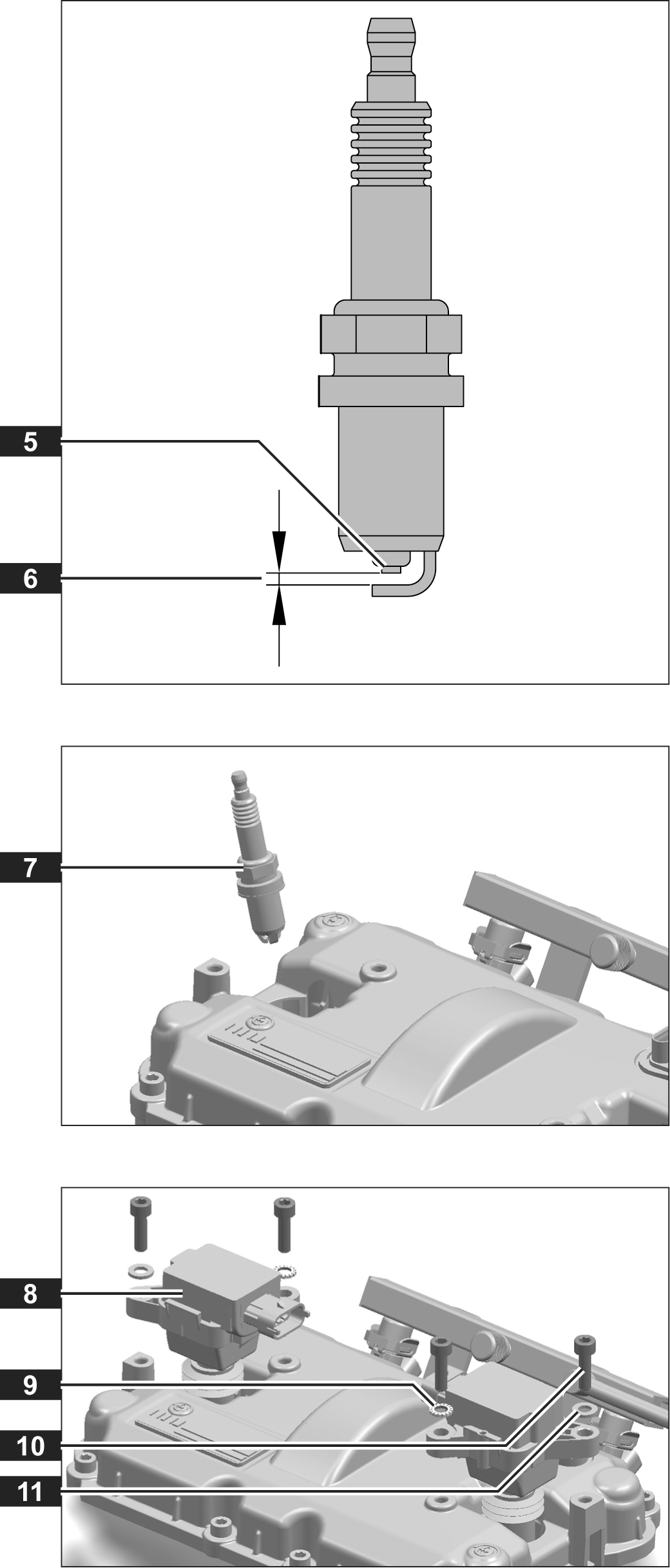

► Если электроды 5 сильно покрыты сажей,

осторожно тщательно очистите их с помощью щетки.

► Проверьте зазор свечи зажигания 6

с помощью щупа.

Необходимый зазор:

0,69 – 0,84 мм

► Если зазор свечи зажигания недостаточный,

замените свечу зажигания. Всегда меняйте

свечи зажигания парами.

► Вкрутите свечи зажигания 7 с помощью

ключа.

Момент затяжки:

22 Нм +10 Нм

► Вставьте катушки зажигания 8.

► Замените зубчатые пружинные шайбы 9.

Соберите болты 10 , шайбы 11 и зубчатые

пружинные шайбы как показано на рисунке.

Момент затяжки:

8 Нм +2 Нм

► Подключите разъемы жгутов проводов

к катушкам зажигания 12.

► Проверьте работу транспортного средства.

8.7 Замена охлаждающей жидкости_{двигателя WEBER MPE 850 NA}

_{См.
документацию производителя транспортного
средства.}

8.8 Замена топливного фильтра_{двигателя WEBER MPE 850 NA}

См. документацию производителя транспортного средства.

8.9 Подготовка двигателя к хранению_{двигателя WEBER MPE 850 NA}

– Консервант для защиты двигателя

– Стабилизатор топлива

► Замените моторное масло и масляный фильтр (см. главу 8.3 Замена моторного масла и

масляного фильтра).

► Заполните топливный бак. Добавьте стабилизатор топлива согласно инструкции производителя.

► Проверьте свечи зажигания (см. главу 8.6

Проверка свечей зажигания).

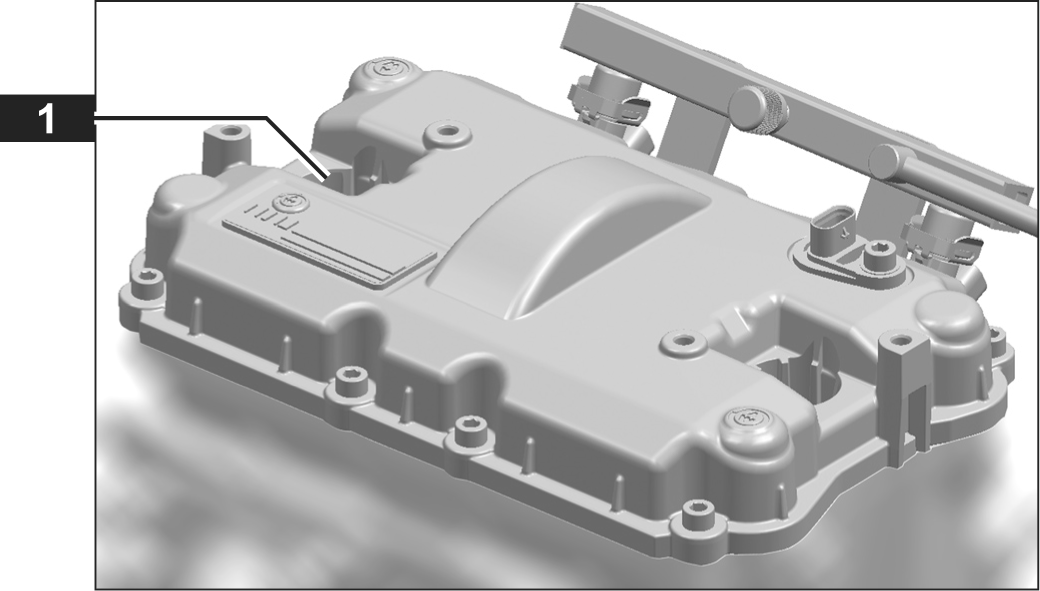

► Распылите средство защиты двигателя

в цилиндре через отверстия свечей

зажигания 1 согласно инструкциям

производителя.

Не заводите двигатель снова.
