СМЕСИТЕЛИ С ПОСТОЯННЫМ СЕЧЕНИЕМ ДИФФУЗОРА И ПЕРЕМЕННЫМ СЕЧЕНИЕМ ДОЗИРУЮЩЕГО ЖИКЛЕРА В АВТОМОБИЛЬНЫХ ГАЗОВЫХ БАЛЛОНАХ
Автомобильный двухкамерный газовый смеситель фирмы «Сенчюри»
В двухкамерном газовом смесителе фирмы «Сенчюри»
(рис. 73) применяется необычный способ подвода и дозирования газа,
образования газовоздушной смеси. Смеситель снабжен золотниковым
устройством для изменения проходного сечения дозатора в зависимости от
степени открытия дроссельных заслонок.
Ось привода дроссельных заслонок 2 смесителя жестко связана с золотником
4. Дроссельные заслонки регулируют подачу только воздуха. Подача газа к
диффузорам, установленным под дроссельными заслонками, изменяется с
помощью золотника специального профиля. Для ограничения предельной
подачи газа в смеситель использована шайба 3, подбираемая для каждого
двигателя и устанавливаемая между газоподводящим патрубком и корпусом
смесителя. Коррекция состава газовоздушной смеси осуществляется
регулировкой узла связи привода дроссельных заслонок и золотника.

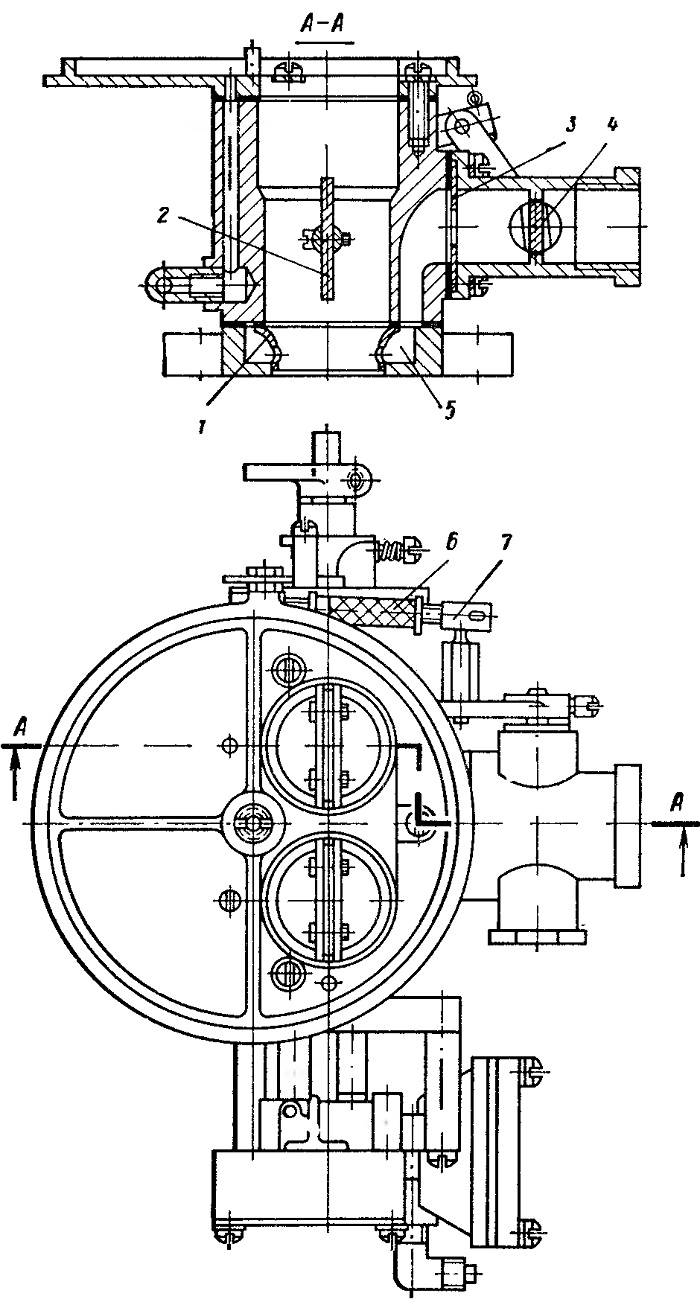

Рис. 73. Двухкамерный газовый смеситель фирмы «Сенчюри»
(США):
1 — диффузор; 2 — дроссельные заслонки; 3 — ограничительная дозирующая
шайба; 4 — золотник; 5 — канал подвода газа к диффузорам; б —винт
регулировки положения золотиика; 7 — привод золотняка
