КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ИСПАРИТЕЛЕЙ И ПОДОГРЕВАТЕЛЕЙ В АВТОМОБИЛЬНЫХ ГАЗОВЫХ БАЛЛОНАХ
Испарители СжПГ в газобаллонных автомобилях
На газобаллонных автомобилях, работающих на
СжПГ, метан хранится при температуре —161,4 °С. Устанавливают
подогревающие устройства двух типов:
испаритель для нагрева и перевода газа в газообразное состояние с
температурой 40... 50°С;
подогревательное устройство с теплоносителем из системы охлаждения
двигателя.

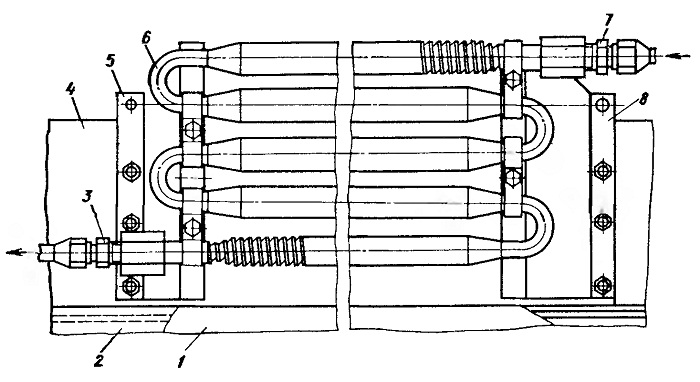

Испаритель газа для сжиженного метана (рис. 61) представляет собой
спиральную алюминиевую трубку 6 со штуцерами 3 и 7, к которым
подключаются переходники и газопроводы. Испаритель закреплен на брусе 4
грузовой платформы кронштейнами 5 и 8 с левой стороны автомобиля на
лонжероне 2, над бензиновым баком 1.
Рис. 61. Испаритель для сжиженного метана
