Мотор-генераторная группа снегоочистителей ЭСО-3, БРС

Мотор-генераторная группа снегоочистителей ЭСО-3, БРС

Тяговые электродвигатели тепловоза ТЭ2 при рабочем передвижении сцепа снегоочистителя с тепловозом получают питание от мотор-генераторной группы 2 (см. рис. 32). При работе снегоочистителя с тепловозом ТЭЗ тяговые электродвигатели обеих секций питаются от одного из тяговых
генераторов (мотор-генераторная группа в этих случаях не используется). Поэтому на снегоочистителях последних выпусков мотор-гене-раторную группу не устанавливают. От мотор-генераторной группы приводится также генератор-возбудитель, вырабатывающий электрическую энергию для питания обмоток возбуждения электрических машин. Если не предусмотрена мотор-генераторная группа, возбудитель приводится от вала редуктора привода ротора. Мотор-генераторная группа состоит из электродвигателя мощностью 200 кВт и генератора мощностью 170 кВт, соединенных зубчатой муфтой и смонтированных на сварной раме, состоящей из швеллеров и листового проката. Кинематическая схема снегоочистителя ЭСО-3 показана на рис. 38.

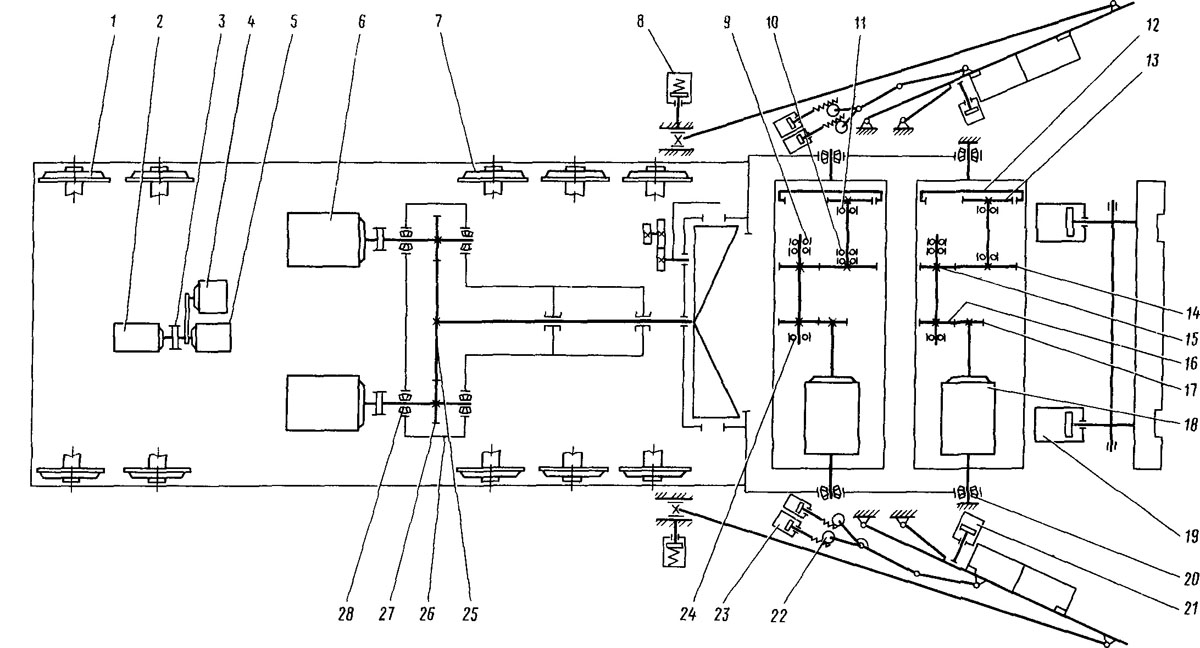

Рис 38 Кинематическая схема снегоочистителя ЭСО-3
1, 7—тележки—ходовая двухосная ЦНИИ-ХЗ О, трехосная УВЗ 9М, 2, 6, 18—электродвигатели—МП14 11/3,200 кВт, 1500 об/мин, ПС132 6К, 220 кВт, 1000 об/мин, ДПС 49/35 200 кВт, 3—муфта зубчатая, z = 56, т = 4, 4, 5—генераторы—П 62, 11,5 кВт, П 112, 170 кВт, 1500 об/мнн, 8—пневматическии стопор, 9, 10, И—подшипники, 12—венец зубчатый, 2 = 68, т = 14, 13, 14, 15, 16, 17, 22, 25, 27—шестерни, 19, 21, 23—пневматические цилиндры, 20, 28—роликовые подшипники, 24—шариковый подшипник, 26—редуктор привода ротора
