Генератор служит источником электрической энергии. Номинальная
мощность его 1000 Вт, номинальное напряжение 14 В (рис. 98).
Устройство генератора. Генератор, представляющий собой
бесконтактную пятифазную одноименнополюсную машину с
односторонним электромагнитным возбуждением с встроенными
выпрямителем и регулятором напряжения, состоит из
выпрямительного блока 3 (БПВ 12-100), статора 5, ротора 24,
передней 7 и-задней 5 крышек, катушки возбуждения 23, шкива 10 и
крыльчатки 27 для охлаждения выпрямителя.
Статор 6 шихтовый, из листовой стали, имеет десять зубцов, на
которых закреплены катушки пятифазной обмотки. Катушки соединены
последовательно.
Ротор 24 представляет собой пакет шестилучевой звезды,
шихтованный из листовой стали, напрессованной на вал.
К передней 7 крышке приварены горловина и две лапы, одна из
которых служит для регулировки натяжения ремня, вторая — для
крепления генератора. В передней 7 и задней 5 крышках генератора
находятся шарикоподшипники 22, 25 закрытой конструкции, не
требующие добавления или замены смазки в течение всего срока
службы.
Катушка возбуждения 23,
представляющая собой стальную втулку с фланцем и обмоткой,
расположена в передней крышке. Концы обмотки с наконечниками
выведены через статор, заднюю крышку и корпус выпрямителя и
присоединены один к дополнительному выводу генератора, другой —
к клемме Ш регулятора напряжения.
Выпрямительный блок 3 (БПВ 12-100) состоит из силового
(основного) и дополнительного выпрямителей, блока 1 регулятора
напряжения и переключателя посезонной регулировки напряжения
(«зима — лето»). Силовой и дополнительный выпрямители
смонтированы в одном корпусе, а блок регулятора напряжения и
переключатель посезонной регулировки находятся на крышке 28
выпрямителя.
Корпус и пластина основного выпрямителя отлиты из алюминиевого
сплава. Пластина изолирована от корпуса электроизоляционной
прокладкой и крепится к нему пятью болтами. В корпусе
выпрямителя имеются пять отверстий для прохода пяти фазных
выводов обмотки статора 6 и выводов обмотки возбуждения 23. К
корпусу выпрямителя прикреплены пять диодов обратной полярности,
к пластине — пять диодов прямой полярности. Выводы диодов прямой
и обратной полярности попарно соединены шинками с выводами
фазных обмоток статора.
Дополнительный выпрямитель состоит из трех
диодов прямой полярности, которые запрессованы в шинки,
соединяющие попарно диоды прямой и обратной полярности силового
выпрямителя. Этот выпрямитель обеспечивает автоматическую защиту
аккумуляторной батареи от разряда на обмотку возбуждения
генератора при неработающем двигателе.
Блок 1 интегрального регулятора
напряжения расположен на стальной крышке выпрямителя и состоит
из корпуса, отлитого из стеклонаполненного термопластика,
интегрального устройства 35 (ИУ) с радиатором, резистора
переключателя посезонной настройки «зима — лето», конденсатора
40 фильтра, резистора 39 подпитки для улучшения само:
возбуждения генератора.
Интегральное устройство имеет четыре вывода С, Б, Ш, Д в виде
контактных площадок, изолированных от его основания и вывод М
(минус), которым служит основат ние ИУ. Конструкция ИУ
неразборная. Основание ИУ имеет ориентирующий выступ для
предотвращения его неправильной установки.
При возбуждении генератора от
аккумуляторной батареи между выводами Б и Д интегрального
устройства подключен резистор 42.
Регулируют выпрямленное напряжение генератора ИУ путем изменения

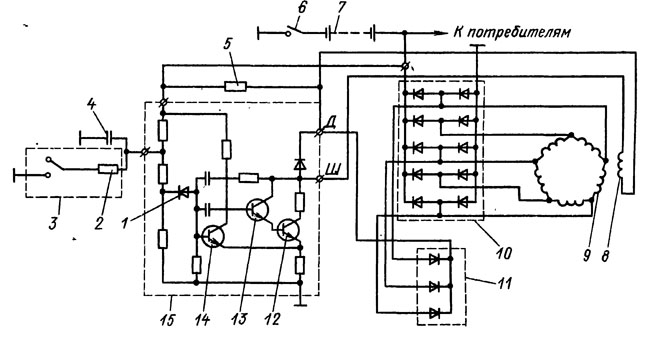

силы тока возбуждения. Принципиальная электрическая схема
генераторной установки приведена на рисунке.
Генераторная установка работает по следующему принципу: , ток
аккумуляторной батареи через резистор 5 (рис. 99) подается на
обмотку возбуждения через клемму Ш и открытые транзисторы 13 и
12 интегрального устройства. Постоянный ток, проходя через
обмотку возбуждения 8, создает магнитный поток, пронизывающий
втулкукатушки возбуждения 23 (см. рис. 98), втулку ротора,
переднюю крышку, зубцы ротора 24 и статора 6. При вращении
ротора под каждым зубцом ста-
тора попеременно находятся то зубец, то впадина ротора.
При этом магнитный поток, пронизывающий зубцы статора и
расположенную на зубцах статора обмотку 9 (см. рис. 99),
изменяется по величине от максимума до минимума и в обмотке
статора наводится переменная электродвижущая сила. Переменное
напряжение обмотки статора выпрямляется силовым 10 и
дополнительным 11 выпрямителями. Выпрямленный ток подается на
обмотку возбуждения 8\ при увеличении силы тока увеличивается и
напряжение генератора, которое, достигая напряжения настройки ИУ,
открывает стабилитрон 1 и транзистор 14 и закрывает транзисторы
13 и 12.
Ток возбуждения уменьшается, уменьшается и напряжение,
стабилитрон 1 и транзистор 14 закрываются и открываются
транзисторы 13 и 12, ток возбуждения увеличивается, и процесс
повторяется. Для улучшения качества регулирования ИУ при
отсутствии аккумуляторной батареи устанавливается конденсатор 4
фильтра, который плюсовым
выводом соединен с выводом С, а минусовым
выводом — с корпусом. Самовозбуждение генератора без
аккумуляторной батареи осуществляется за счет остаточной
индукции системы возбуждения. В генераторе предусмотрена
посезонная регулировка напряжения. При включении переключателя
посезонной настройки в положение «зима» резистор 2 одним выводом
подключается к выводу С ИУ, другим выводом — к корпусу
генератора. При включении переключателя посезонной настройки в
положение «лето» резистор 2 отключается от схемы генератора.
Генератор имеет две клеммы В и Д, расположенные на крышке
выпрямителя. Клемма В является плюсовым выводом генератора, а
клемма Д предназначена для подключения реле блокировки стартера.
