ВЕНТИЛЯЦИОННО-ОТОПИТЕЛЬНАЯ УСТАНОВКА ТРАКТОРА Т-130М

ВЕНТИЛЯЦИОННО-ОТОПИТЕЛЬНАЯ УСТАНОВКА ТРАКТОРА Т-130М

Кабина трактора оборудована вентиляционно-отопительной установкой (рис. 94) калориферного типа с инерционной очисткой воздуха, смонтированной на крыше кабины. Установка состоит из вентилятора (рис. 95) с электродвигателем и с системой инерционной очистки воздуха, воздуховодов, радиатора-теплообменника 8 (см. рис. 94), трубопроводов 12, 13 подвода и отвода горячей жидкости из системы охлаждения дизеля к радиатору-теплообменнику с разъединительным краником 15 и электропровода с включателем.

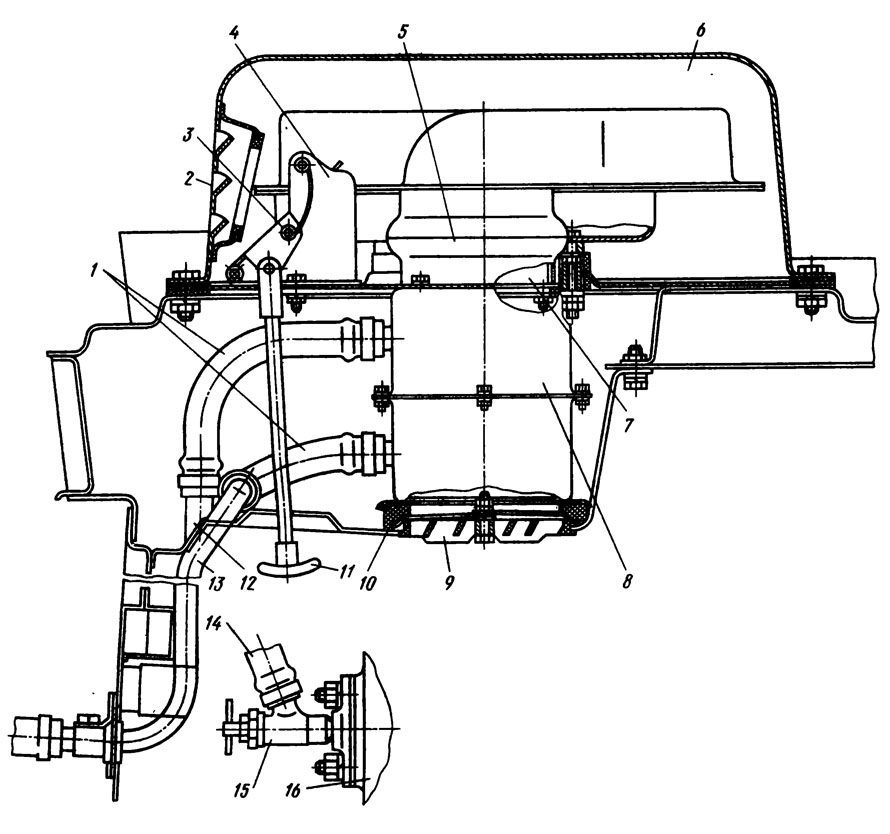

Рис. 94. Вентиляционно-отопительная установка:
1, 14—резиновый шланг, 2—решетка забора наружного воздуха, 3—заслонка, 4—кронштейн заслонки, 5—резиновый патрубок, .5—корпус установки, 7—патрубок, 8— радиатор-темплообменник, 9—решетка, 10—уплотнение, 11—рукоятка заслонки, 12—труба подвода горячей воды в радиатор-теплообменник из блока дизеля, 13—труба отвода воды из радиатора-темплообменника в водоотводную трубу дизеля, 15— разъединительный кран, 16—блок дизеля.

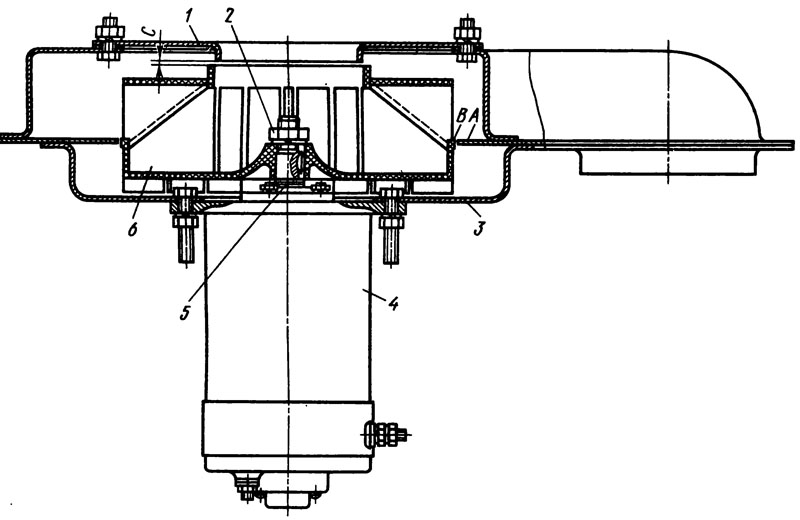

Рис. 95. Вентилятор вентиляционно-отопительной установки:
1—фланец, 2—гайка крепления крыльчатки, 3—фланец крепления вентилятора, 4—электродвигатель, 5—регулировочные прокладки, 6—крыльчатка вентилятора; С— зазор 1—2 мм; выступание поверхности В относительно поверхности А не более 1 мм.
