СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ ТРАКТОРА Т-130М ВОЗДУХОМ

Сигнализатор засоренности двигателя трактора Т-130М

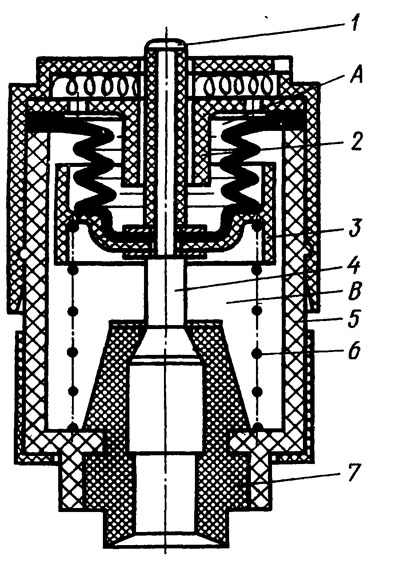

Сигнализатор засоренности, установленный в кабине трактора, состоит из прозрачного корпуса 5 (рис.
24), поршня 3 красного цвета, возвратной пружины 6, манжеты 2, разделяющей полость сигнализатора на два отсека: разрежения «В», которое сообщается с трассой впускных коллекторов, и атмосферного давления «А». Сигнализатор надет на трубку, соединенную со штуцером на выходном патрубке воздухоочистителя. При возрастании разрежения в трассе впускных коллекторов двигателя

поршень перемещается и сжимает пружину. Степень засоренности воздухоочистителя определяют при максимальной частоте вращения двигателя, работающего на холостом ходу. Полное перекрытие окна поршнем сигнализирует о необходимости проведения очередного обслуживания воздухоочистителя (продувки, промывки или замены бумажных фильтр-патронов и промывки мульти-циклонного очистителя).
