Устройство зарубежных дизельных подогревателей двигателей

 Из известных зарубежных предпусковых жидкостных подогревателей, работающих на дизельном топливе, наибольшее распространение получили подогреватели фирмы «Вебасто» (ФРГ), отличающиеся по принципу действия и устройству от отечественных предпусковых подогревателей.

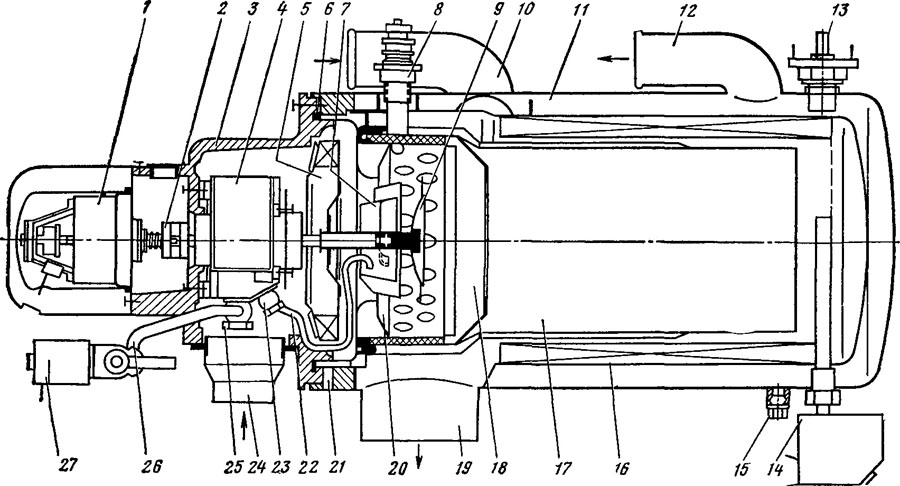

Подогреватель «Вебасто» В 14003 (рис. 16) состоит из следующих основных узлов: теплообменника 11, топливного насоса 4, вентилятора 5, распылителя 7, электродвигателя 1, электромагнитного клапана 7. Циркуляционный жидкостный насос выполнен отдельным агрегатом. Теплообменник в отличие от теплообменников отечественных подогревателей имеет одну жидкостную рубашку, обеспечивающую теплообмен по внутренней поверхности, а для улучшения условий теплопередачи имеется оребре-ние в виде продольных пластин. Теплообменник соединен с разъемным корпусом, в котором устанавливается электродвигатель, приводящий с одной стороны топливный насос 4 (через муфту 2), с другой осевой воздушный вентилятор 5 и распылитель 7 с экраном 9. В передней части теплообменника располагается камера сгорания в виде перфарированного цилиндра с асбестовой футеровкой. В ней обеспечивается смешивание топлива с воздухом, воспламенение смеси и частичное ее сгорание. Догорание смеси происходит в жаровой трубе /7 и в газоходе между стенкой жаровой трубы и внутренней поверхностью теплообменника, т. е. отработавшие газы совершают путь, как и в конструкциях отечественных подогревателей с поворотом на 180°.

Работает подогреватель следующим образом. При включении подогревателя приводится в действие электродвигатель 1 и открывается электромагнитный топливный клапан 27, через который топливо из бака самотеком поступает к топливному насосу 4. Топливный насос подает топливо под давлением по нагнетательному трубопроводу 22 к распылителю 7. Распылитель представляет собой одноконтурную открытую чашечную форсунку ротационного типа с принудительным вращением от электродвигателя. Благодаря подаче топлива под давлением и высокой частоте вращения распылителя обеспечивается достаточно мелкий распыл топлива. Топливо попадает в поток воздуха, подаваемого осевым вентилятором и закрученного неподвижным завихрителем 20 и смешивается с воздухом.

Очаг горения образуется от свечи 8 накаливания, находящейся в зоне распылителя и включаемой на период приведения подогревателя в действие, так как дальнейшее воспламенение происходит за счет нагрева деталей камеры сгорания и непрерывности потока пламени.

Достоинством подогревателя описанной конструкции является высокий коэффициент полезного действия, небольшая токсичность отработавших газов подогревателя, возможность работы с различной теплопроизводительно-стью, а недостатком — низкая эффективность при относительно больших габаритах и массе.
