Позиция

на

схеме

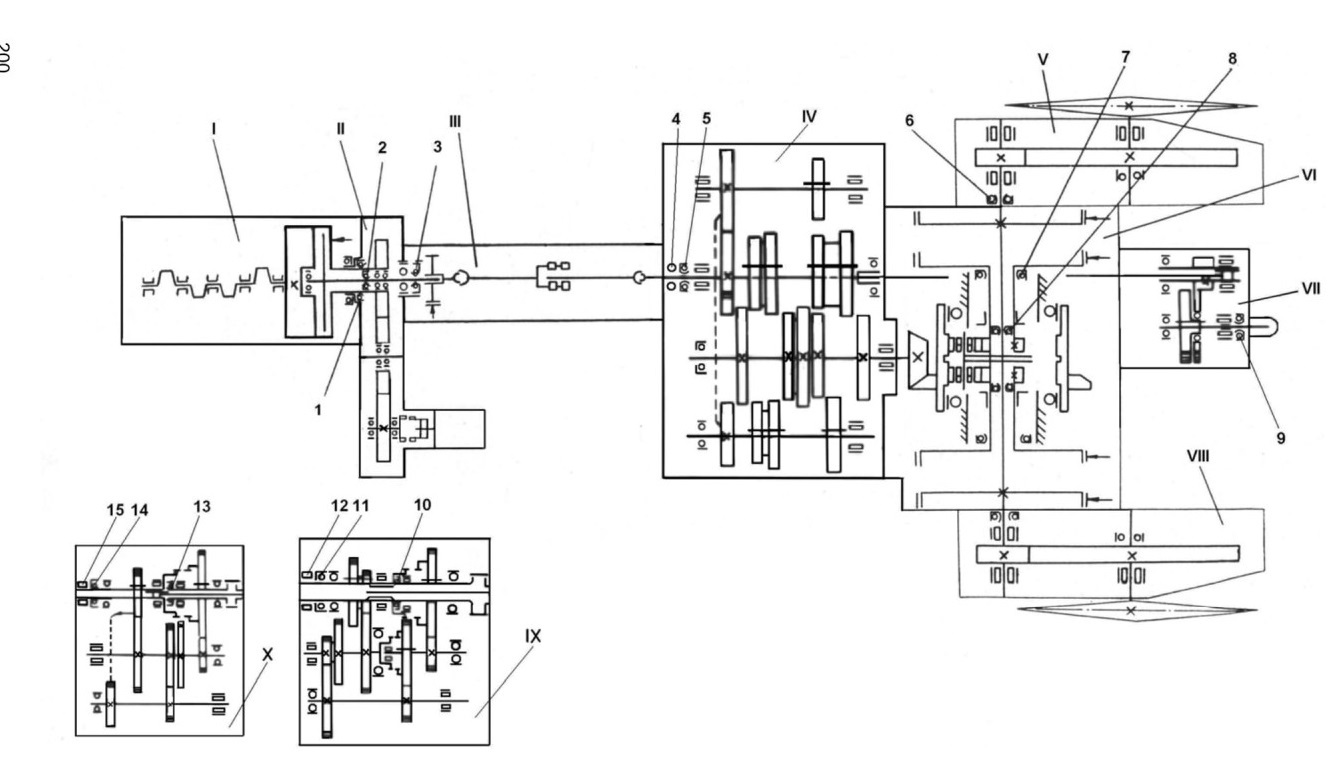

(рисунок

78)

Тип

(размеры, мм)

Обозначение

Место установки

Количество

на сборочную единицу, шт.

на трактор, шт.

Муфта сцепления с приводом насоса

1

Манжета резиновая армированная (70x95x10)

1.1-70x95-4

Направляющая

1

1

2

Манжета резиновая армированная (45x65x10)

1.1-45x65-4

Корпус сальника ведущей ше­стерни

1

1

3

Манжета резиновая армированная (75x100x10)

1.1-75 х 100-4

Крышка 311 подшипника (вал, задняя опора)

1

1

Коробка передач

4

Кольцо-сальник полугрубошерстное (69x93x10)

СП 93-69-10

Вал первичный, передняя опора (для трактора без ходо- уменьшителя или реверс- редуктора)

1

1

5

Манжета резиновая армированная (70x95x10)

1.2-70x95-2

Тоже

1

1

Конечная передача

6

Манжета резиновая армированная (85x110x12)

1.1-85 х 110-4

Ведущая шестерня

1

2

Позиция

на

схеме

(рисунок

78)

Тип (размеры, мм)

Обозначение

Место установки

Количество

на сборочную единицу, шт.

на трактор, шт.

Задний мост

7

Манжета резиновая армированная (105x130x12)

1.1-105 х 130-4

Шестерня солнечная плане­тарного механизма

2

2

8

Уплотнение

78.38.014

Торцевое уплотнение заднего моста

2

2

Вал отбора мощности

9

Манжета резиновая армированная (45x65x10)

1.1-45x65-4

Вал ведомый, задняя опора

1

1

Ходоуменьшитель

10

Манжета резиновая армированная (45x65x10)

1.2-45 х 65-2

Вал ведомый, передняя опора

1

1

11

Манжета резиновая армированная (70x95x10)

1.2-70 х 95-2

Крышка передняя корпуса ходоуменьшителя

1

1

12

Кольцо-сальник полугрубошерстное (69x93x10)

СП 93-69-10

Тоже

1

1

Реверс-редуктор

13

Манжета резиновая армированная (45x65x10)

1.2-45 х 65-2

Вал ведомый, передняя опора

1

1

14

Манжета резиновая армированная (70x95x10)

1.2-70 х 95-2

Крышка передняя корпуса реверс-редуктора

1

1

15

Кольцо-сальник полугрубошерстное (69x93x10)

СП 93-69-10

Тоже

1

1
