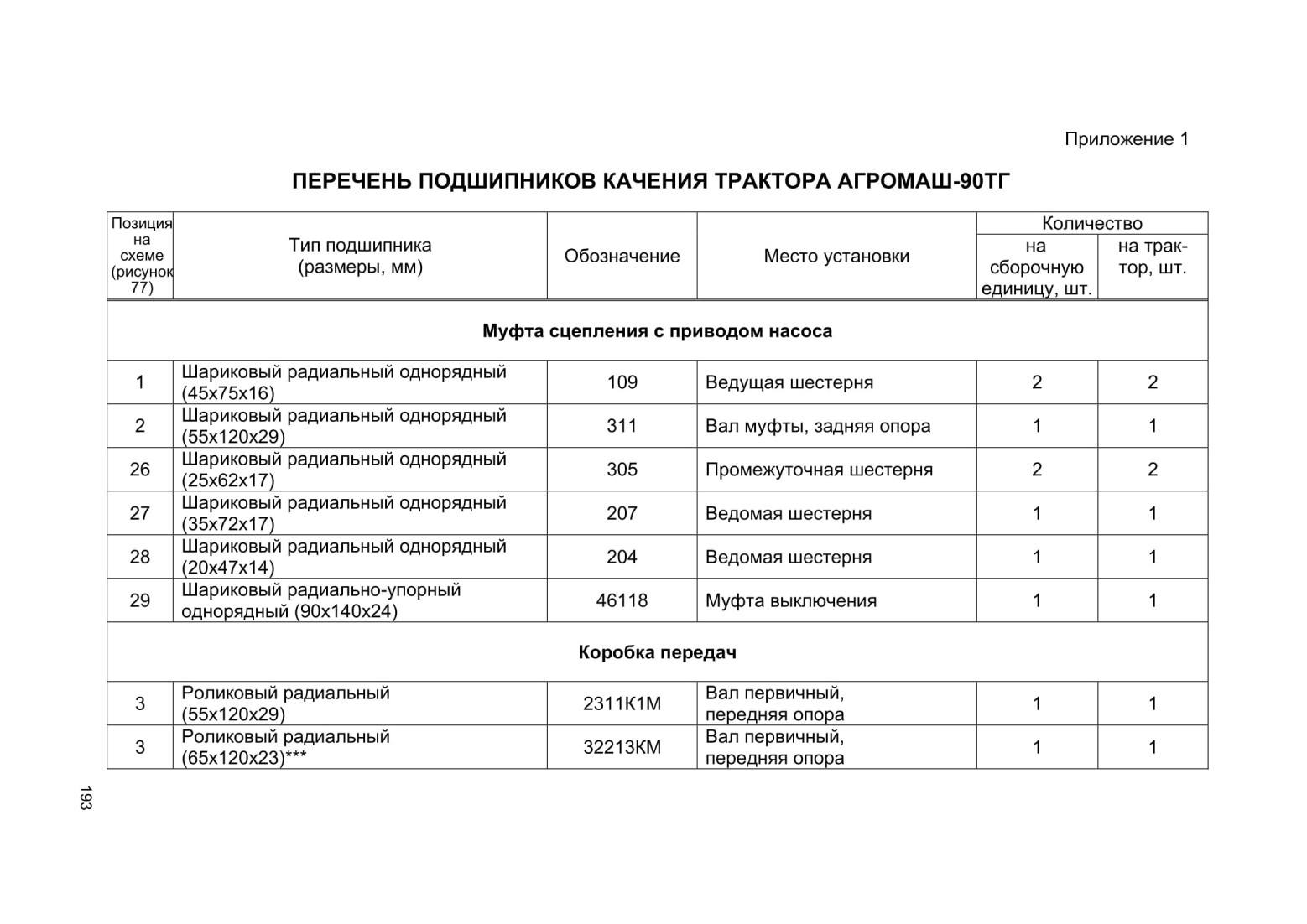

Позиция

на

схеме

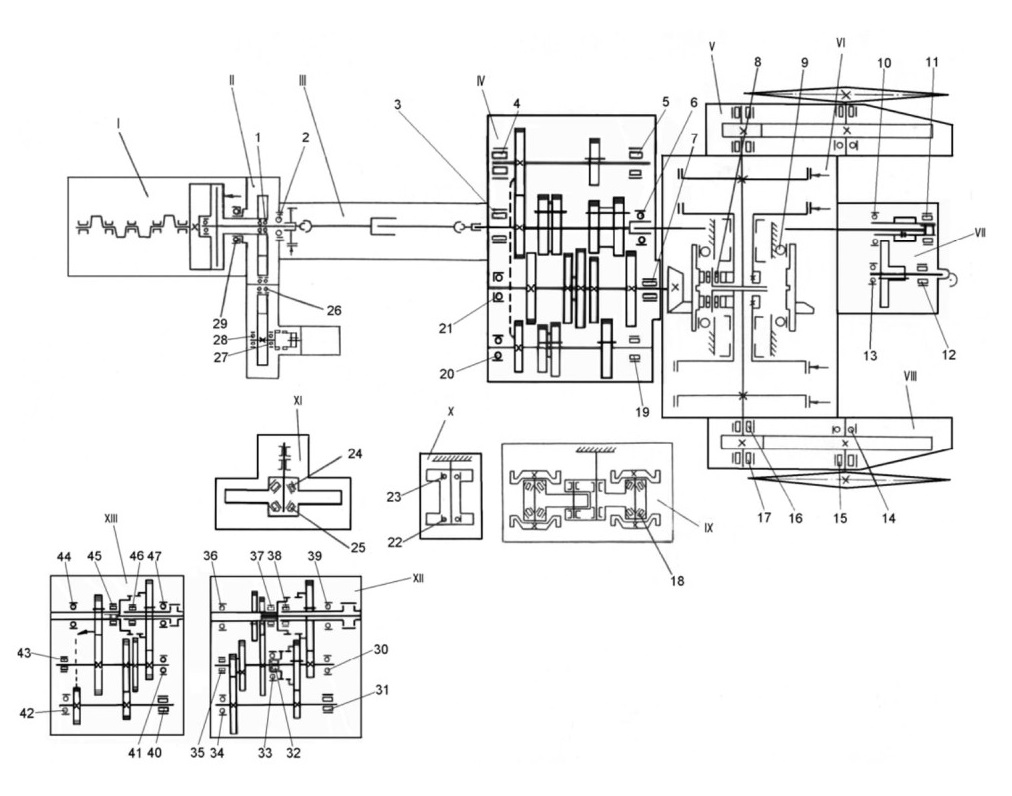

(рисунок

77)

Тип подшипника (размеры, мм)

Обозначение

Место установки

Количество

на

сборочную единицу, шт.

на трак­тор, шт.

4

Роликовый радиальный (35x100x25)

102407М

Вал заднего хода, передняя опора

1

1

5

Роликовый радиальный (25x62x24)

70-32605КМ

Вал заднего хода, задняя опора

1

2

6

Шариковый радиальный однорядный (55x120x29)

311

Вал первичный, задняя опора

1

1

7

Роликовый радиальный (60x130x46)

2612КМ

Вал вторичный, задняя опора

1

1

19

Роликовый радиальный (25x62x24)

70-32605КМ

Вал дополнительный, задняя опора

1

-

20

Шариковый радиальный однорядный (35x100x25)

407К

Вал дополнительный, передняя опора

1

1

21

Шариковый радиальный однорядный (45x120x29)

409А

Вал вторичный, передняя опора

1

1

Задний мост

8

Ролик игольчатый (04x15,8)

4х15,8А5

Ось сателлита планетарного механизма поворота

156

312

9

Шариковый радиальный однорядный (130x230x40)

226А

Шестерня коронная плане­тарного механизма поворота

2

2

Вал отбора мощности

10

Шариковый радиальный однорядный со стопорной канавкой на наружном кольце (65x120x23)

50213

Шестерня ведущая, передняя опора

1

1

Позиция

на

схеме

(рисунок

77)

Тип подшипника (размеры, мм)

Обозначение

Место установки

Количество

на

сборочную единицу, шт.

на трак­тор, шт.

11

Роликовый радиальный (65x120x23)

60-2213КМ

Шестерня ведущая, задняя опора

1

1

12

Роликовый радиальный (45x100x25)

60-2309КМ

Вал редуктора ведомый, задняя опора

1

1

13

Шариковый радиальный однорядный (30x90x23)

406

Вал редуктора ведомый, передняя опора

1

1

Передача конечная

14

Шариковый радиальный однорядный (70x180x42)

414А

Вал ведущего колеса

1

2

15

Роликовый радиальный (90x190x43)

32318 КМ

Тоже

1

2

16

Роликовый радиальный (75x160x37)

32315 КМ

Шестерня ведущая

1

2

17

Роликовый радиальный (70x150x35745**)

92714 К1М

Тоже

1

2

Каретка подвески

18

Роликовый конический (47x100x43)

7909 К1

Ось катка каретки подвески

4

16

Ролик поддерживающий

22

Шариковый радиальный однорядный (35x100x25)

407К

Ось поддерживающего ролика

1

4

Позиция

на

схеме

(рисунок

77)

Тип подшипника (размеры, мм)

Обозначение

Место установки

Количество

на

сборочную единицу, шт.

на трак­тор, шт.

23

Шариковый радиальный однорядный (45x100x25)

309

Тоже

1

4

Колесо направляющее

24

Роликовый конический (65x120x31)

7513 К

Ось коленчатая направляю­щего колеса

1

2

25

Роликовый конический (55x120x32)

7311 К

Тоже

1

2

Ходоуменьшитель

30

Шариковый радиальный однорядный (35x100x25)

407К

Вал резервных скоростей

1

2

31

Роликовый радиальный (25x62x24)

70-32605КМ

Вал пониженных скоростей задняя опора

1

2

32

Роликовый радиальный без кольца (29,975x42x44,1)

64706

Вал резервных скоростей, передняя опора

1

1

33

Шариковый радиальный однорядный (60x110x22)

212

Вал промежуточный , задняя опора

1

1

34

Шариковый радиальный однорядный (35x100x25)

407К

Вал пониженных скоростей, передняя опора

1

-

35

Роликовый радиальный (25x62x24)

70-32605КМ

Вал промежуточный, передняя опора

1

-

36

Шариковый радиальный однорядный (55x120x29)

311

Вал ведущий, передняя опора

1

1

37

Роликовый радиальный (65x120x23)

3221ЗКМ

Вал ведущий, задняя опора

1

1

Позиция

на

схеме

(рисунок

77)

Тип подшипника (размеры, мм)

Обозначение

Место установки

Количество

на

сборочную единицу, шт.

на трак­тор, шт.

38

Роликовый радиальный (50x80x18)

292208К

Вал ведомый, передняя опора

1

1

39

Шариковый радиальный однорядный (65x120x23)

213

Шестерня ведущая, передняя опора

1

1

Реверс-редуктор

40

Роликовый радиальный (25x62x24)

70-32605КМ

Вал реверса, задняя опора

1

2

41

Шариковый радиальный однорядный (35x100x25)

407К

Вал пониженных скоростей задняя опора

1

2

42

Шариковый радиальный однорядный (35x100x25)

407К

Вал реверса, передняя опора

1

-

43

Роликовый радиальный (25x62x24)

70-32605КМ

Вал пониженных скоростей , передняя опора

1

-

44

Шариковый радиальный однорядный (55x120x29)

311

Вал ведущий, передняя опора

1

1

45

Роликовый радиальный (65x120x23)

3221ЗКМ

Вал ведущий, задняя опора

1

1

46

Роликовый радиальный (50x80x18)

292208К

Вал ведомый, передняя опора

1

1

47

Шариковый радиальный однорядный (65x120x23)

213

Вал ведомый, задняя опора

1

1
