Трактор Агромаш-90ТГ. Руководство по эксплуатации

СОДЕРЖАНИЕ
Раздел 1 Введение.................................................................. 3

Раздел 2 Общее описание трактора..................................................................................4

2.1 Назначение и область применение....................................................................4

2.2 Краткие сведения об устройстве трактора.......................... 6

2.3 Органы управления трактором и контрольные приборы............7

Раздел 3 Основные технические данные и характеристики

базовых моделей трактора АГРОМАШ-90ТГ..............................................................15

3.1 Общие сведения............................................................. 15

3.2 Дизель........................................................................... 19

3.3 Трансмиссия................................................................................................................................19

3.4 Рама, ходовая система.................................................... 20

3.5 Гидравлическая система................................................. 20

3.6 Заднее навесное устройство............................................ 21

3.7 Управление трактором.................................................... 21

3.8 Электрооборудование..................................................... 21

3.9 Контрольные приборы..................................................... 22

3.10 Оборудование рабочее и вспомогательное..................... 22

Раздел 4 Меры безопасности.................................................... 24

4.1 Общие меры предосторожности.......................................... 24

4.2 Меры безопасности при эксплуатации.............................. 24

4.3 Меры безопасности при техническом обслуживании........... 26

4.4 Меры пожарной безопасности................................................ 28

Раздел 5 Топливо и смазки..........................................................................................................29

5.1 Заправка топливом......................................................... 29

5.2 Заправка смазочными материалами................................. 29

5.3 Заправка водой и специальными жидкостями.................... 29

Раздел 6 Подготовка трактора к работе.................................... 40

6.1 Подготовка к первоначальному пуску................................ 40

6.2 Подготовка трактора к пуску при повседневной

эксплуатации...................................................................... 44

6.3 Порядок пуска дизеля..................................................... 44

6.3.1 Пуск дизеля А-41 СИ-01......................................... 44

6.3.2 Пуск дизеля 44DTA............................................... 45

6.4 Управление дизелем и трактором..................................... 45

6.5 Особенности управления трактором........................................ 46

6.6 Контроль за работой трактора.......................................... 47

6.7 Остановка трактора.................................................................... 48

6.8 Остановка дизеля..................................................................................................................48

В связи с постоянной работой по совершенствованию трактора, повышению его надежности и эксплуатационных качеств в его конструкцию могут быть внесены изменения, не отраженные в настоящем издании.

Обо всех изменениях, не отраженных в настоящем издании, сообщается в информационных бюллетенях или дополнениях к инструкции.

РАЗДЕЛ 1
ВВЕДЕНИЕ

Руководство по эксплуатации «Трактор Агромаш-90ТГ» содержит краткие сведения об устройстве трактора, его основные технические данные, правила управления и агрегатирования, технического обслуживания и способы устранения неисправностей сборочных единиц и механизмов.

Руководство предназначено для операторов, механиков и других лиц, связанных с эксплуатацией трактора.

Длительная и надежная работа трактора обеспечивается правильной эксплуатацией и своевременным проведением технического обслуживания. Поэтому, прежде чем ввести трактор в работу, необходимо внимательно изучить настоящее руководство, и точно выполнять приведенные в ней указания и рекомендации.

Принятые сокращения:

РАЗДЕЛ 2
ОБЩЕЕ ОПИСАНИЕ ТРАКТОРА Агромаш-90ТГ.

2.1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Трактор Агромаш-90ТГ является гусеничным сельскохозяйственным трактором общего назначения, тягового класса 3, предназначенным для работы в районах с умеренным климатом.

Трактор Агромаш-90ТГ предназначен для выполнения основных сельскохозяйственных работ в агрегате с навесными, полунавесными и прицепными гидрофицированными и негидрофицированными машинами и орудиями на пахоте, предпосевной обработке почвы, посеве, для работы в орошаемом земледелии, на осушенных болотах, а также для выполнения легких дорожноземлеройных, мелиоративных и погрузочных работ.

Трактор Агромаш-90ТГ с бульдозерным оборудованием предназначен для разработки и перемещения грунтов I-II категории, засыпки траншей и котлованов, возведения насыпей, перемещения сыпучих строительных материалов.

Торфяная модификация трактора Агромаш-90ТГ предназначена для использования на операциях по добыче торфа, а также для выполнения легких дорожно-землеройных, погрузочно-разгрузочных и мелиоративных работ на заболоченных и слабонесущих почвах.

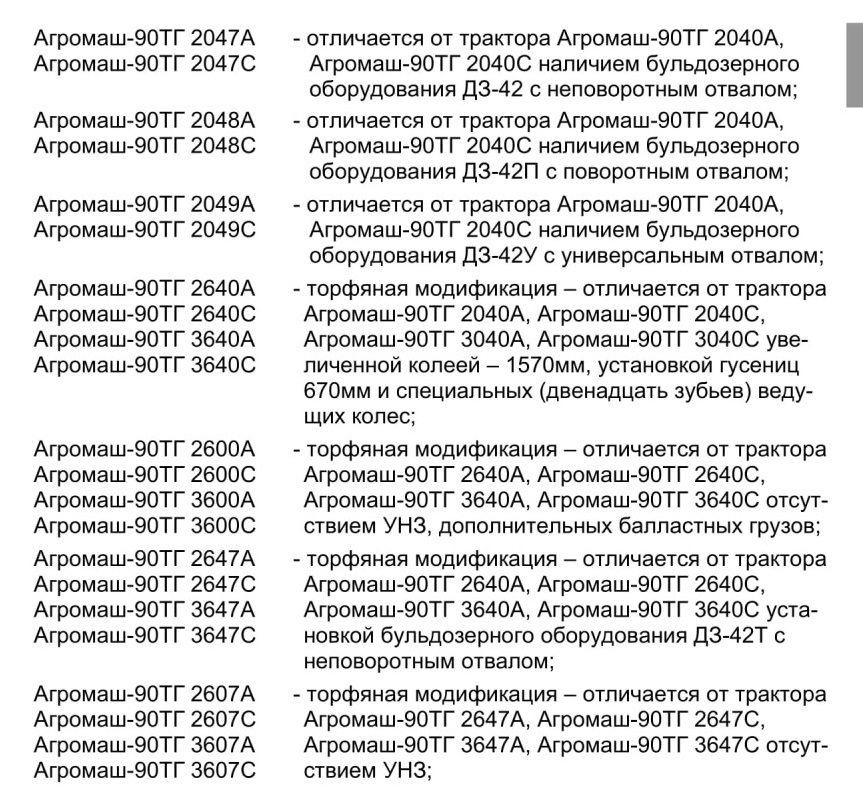

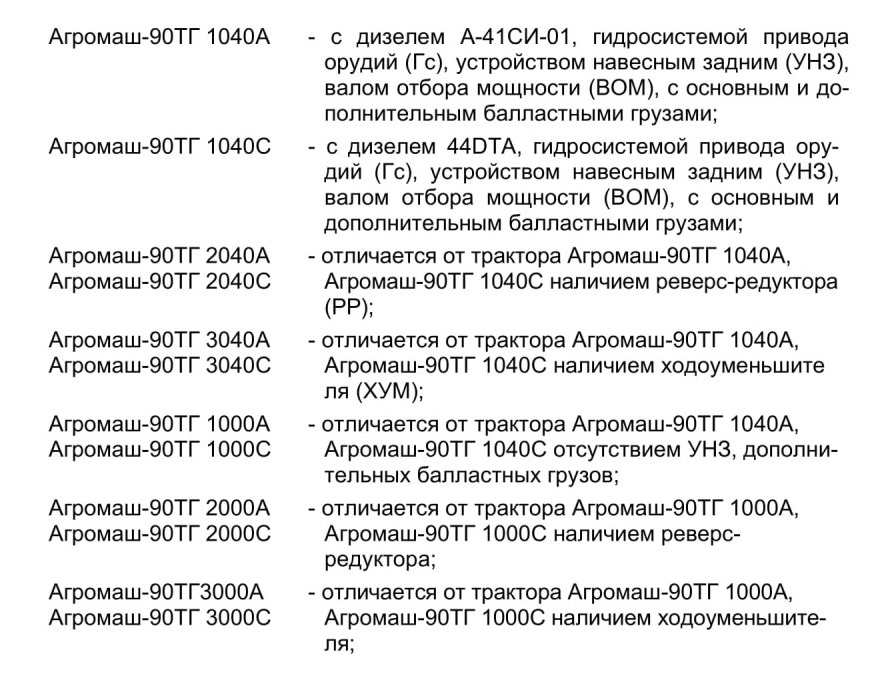

Трактор выпускается в следующих комплектациях:

Основные комплектации:

Агромаш-90ТГ 1040А, Агромаш-90ТГ 1040С (для сельского хозяйства);

Агромаш-90Агромаш-90ТГ 2000А, Агромаш-90ТГ 2000С (для промышленности);

Пример условного обозначения марки трактора с Гс, ВОМ, УНЗ, с основным и дополнительным балластными грузами:

с дизелем А-41 СИ-01 - «Агромаш-90ТГ 1040А ТУ 4722-043-10515024-2009»,

с дизелем 44DTA фирмы «AGCO Sisu Power» - «Агромаш-90ТГ 1040С ТУ4722-043-10515024-2009»,

Применяемость и комплектность трактора под оборудование с монтируемыми дорожными, строительными, погрузочными и мелиоративными машинами и орудиями должна быть согласована потребителем с Волгоградским филиалом

ООО «ГСКБ» по гусеничным и колесным машинам (ВФ ООО «ГСКБ»), а условия поставки - с предприятием-изготовителем трактора.
