5.8 Оборудование погрузочное погрузчика Амкодор 342 (ТО-28А)

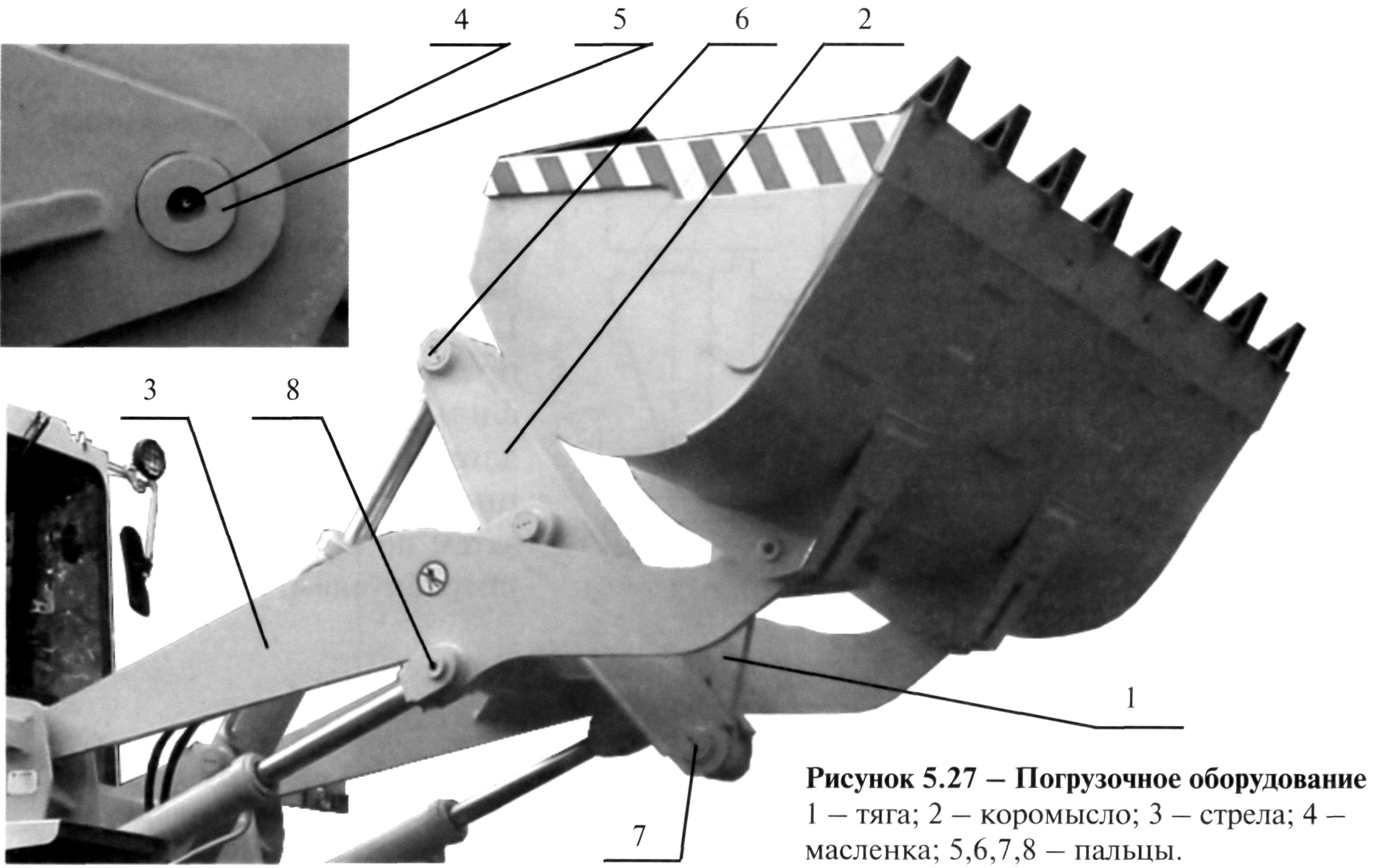

Представляет собой рычажную Z-образную систему с кинематическим возвратом ковша в положение копания после разгрузки, предназначенную для управления (подъем, опускание, поворот) рабочими органами. Погрузочное оборудование состоит из стрелы 3 (рисунок 5.27), коромысла 2, тяги 1, которые совместно с гидроцилиндрами и образуют систему рычагов. Узлы оборудования соединены между собой посредством шарниров.

Смазывание шарниров производится по каналам пальцев и через масленки 4. В гидроцилиндрах происходит смазывание трущихся поверхностей пальцев и сферических подшипников, в остальных шарнирах — пальцев и втулок соответствующих узлов. При транспортном передвижении погрузчика оборудование с рабочим органом фиксируются на упор рамы.
