5.4.2 Муфта эластичная трансмиссии погрузчика Амкодор 342 (ТО-28А)
Муфта эластичная резиновая предназначена для передачи крутящего момента от маховика двигателя на вал РОМа, компенсации радиальных, осевых и угловых смещений между ними и уменьшения динамических нагрузок, возникающих как на переходных режимах — при пуске и глушении двигателя, так и во время его работы. Муфта (рисунок 5.7) состоит из эластичной муфты 2, на которой с помощью болтов 4 и прижима 5 закреплен шлицевый фланец 3, посредством которого муфта крепится на входном валу РОМа. К маховику двигателя вся конструкция в сборе крепится с помощью диска 1, втулок и болтов.

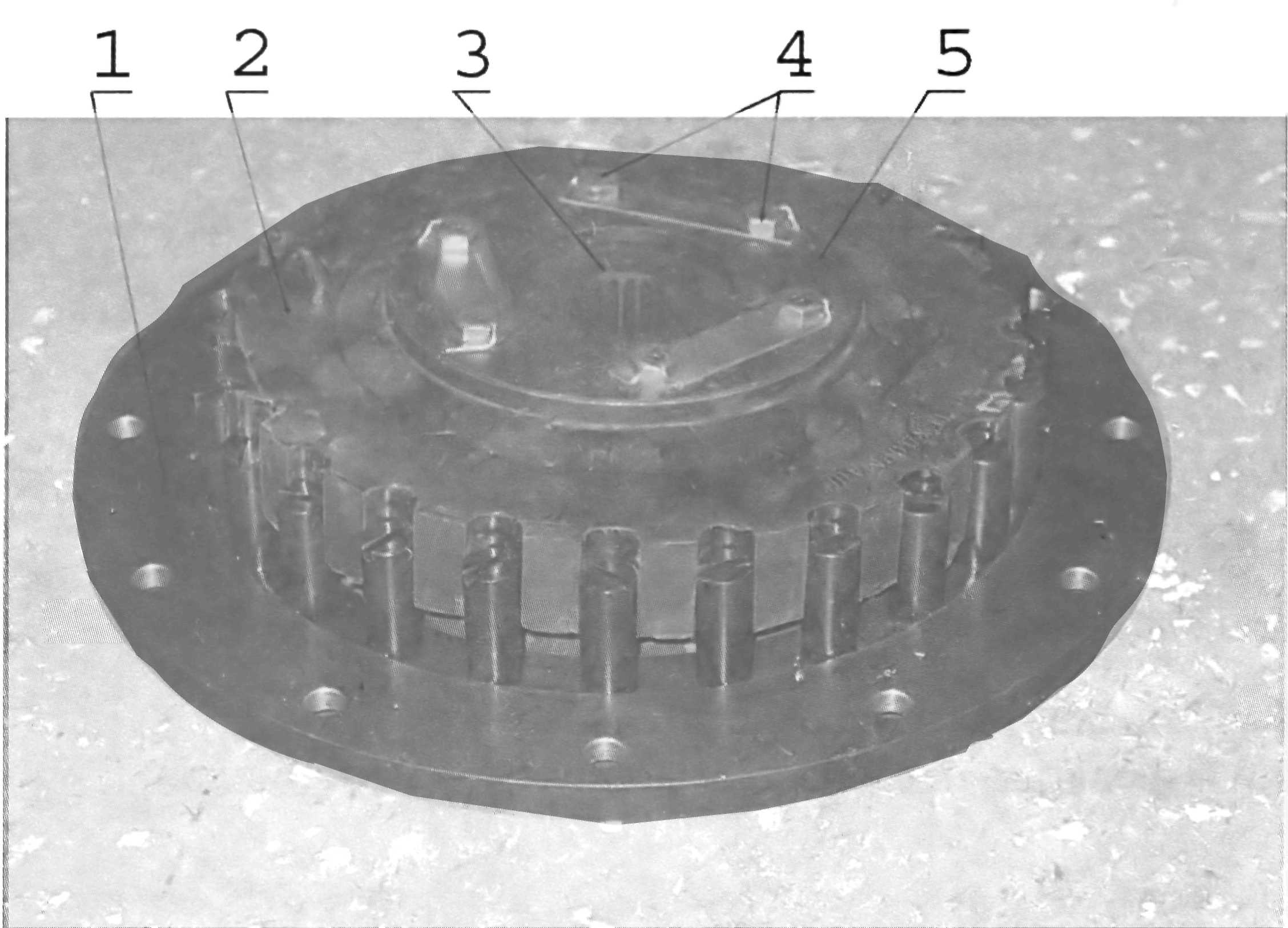

Рисунок 5.7— Муфта эластичная
1 — диск; 2 — муфта эластичная; 3 - фланец шлицевый; 4 -болты; 5 — прижим.
