5.2 Рама погрузчика Амкодор 342 (ТО-28А)

5.2 Рама погрузчика Амкодор 342 (ТО-28А)

Предназначена для размещения и крепления узлов и систем погрузчика. Рама (рисунок 5.2) состоит из передней 2 и задней 3 полурам, проушины которых соединены посредством двух вертикальных шарниров. Смазывание соединения сферических подшипников 4 осуществляется через масленки 6 по каналам пальцев 5 и 7. Нижний шарнир состоит из подшипника 4 и пальца 7. Осевому смещению пальца 7 препятствует ось 11. Смазывание осуществляется так же, как и в верхнем шарнире. При буксировке погрузчика или выполнении работ по обслуживанию и ремонту по-

полурамы имеют возможность фиксации относительно друг друга пальцем 8, установленным в отверстии нижней полурамы. В бамперной части в проушинах установлен палец 9, предназначенный для буксировки других транспортных средств. На передней полураме имеется упор 1, на который, перекинув его влево, устанавливается предварительно поднятая стрела погрузочного оборудования. Это необходимо при транспортных пробегах погрузчика. На передней полураме устанавливаются кронштейны 10 слева и справа для установки передних фар и фонарей.

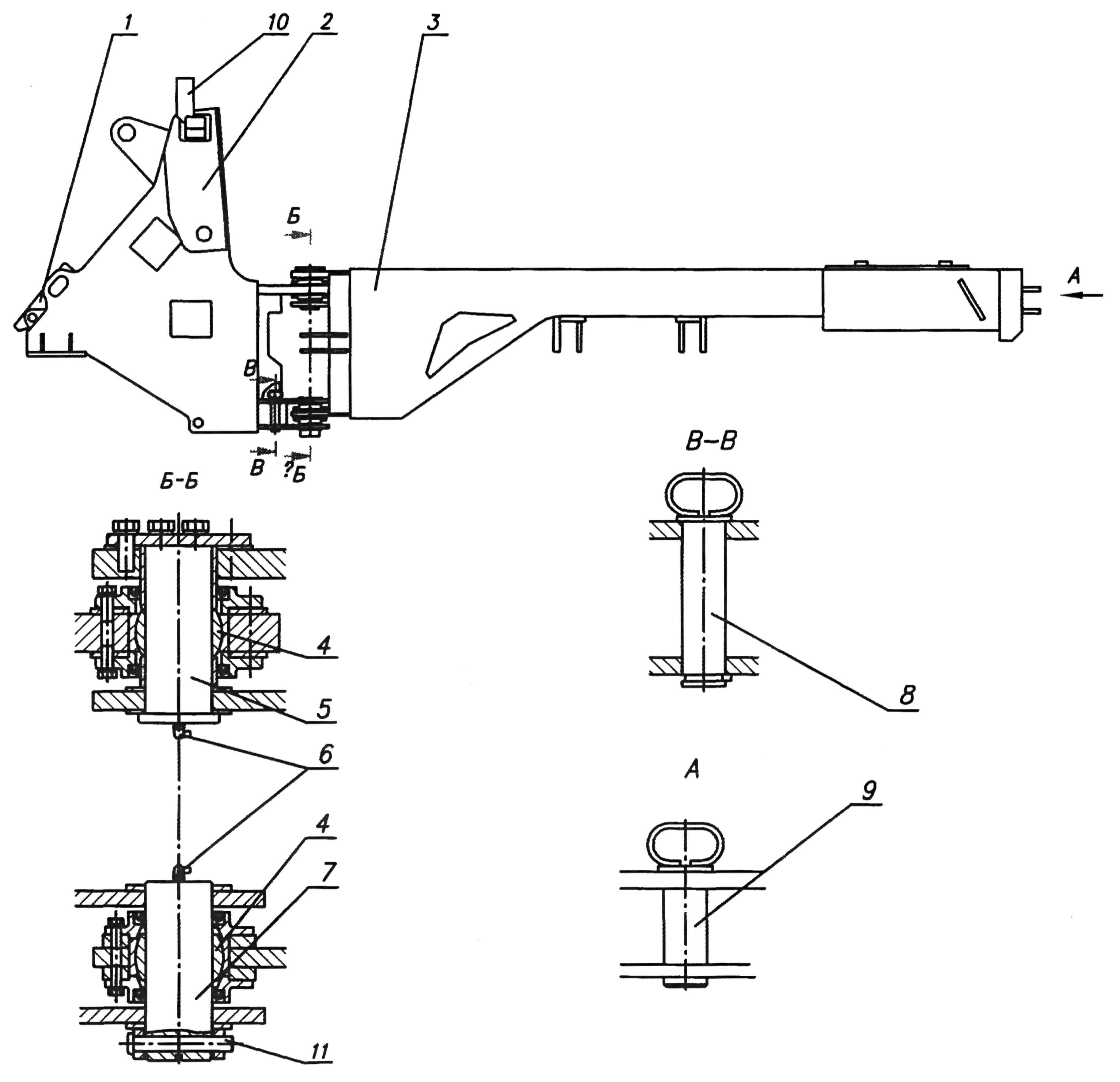

Рисунок 5.2 — Рама.

1 - упор; 2 - передняя полурама; 3 - задняя полурама; 4 - сферические подшипники; 5, 7, 8, 9 -пальцы; 6 - масленка; 10 - кронштейны; 11 - ось.
