ГИДРАВЛИЧЕСКАЯ СИСТЕМА ОТБОРА МОЩНОСТИ ТРАКТОРОВ МТЗ-100, МТЗ-102


Гидравлическая система отбора мощности (ГСОМ) предназначена для привода гидрофицированных рабочих органов сельскохозяйственных машин. Она образована сборочными единицами стандартной гидросистемы: маслобак 17 (рис. 140) с фильтром 22, распределитель 1, гидро-аккумулятор 16, насос 18, гидроцилиндр 15, а также дополнительными гидроузлами: насосы 19 и 20 (НШ-10Л-3; НШ-32-3), золотниковый сумматор 4 и радиатор 21.

Насосы 19 и 20 смонтированы на корпусе сцепления с левой стороны и снабжены отключаемым приводом. Поток масла от насосов по нагнетательным магистралям поступает в сумматор 4 и через фильтр 22 и радиатор 21 по сливным маслопроводам — в маслобак 17. В расточках корпуса сумматора расположены управляемые золотники 7, 9, 10 и 11.

Через золотник 11 управляют суммарным потоком. Он может быть включен в одно из трех фиксированных положений: нейтральное и два рабочих. В нейтральном положении золотника масло от насосов сливается в бак, в рабочих поступает по выводам 12 к потребителю.

В золотнике 11 имеется устройство автоматического возврата в нейтральное положение при повышении рабочего давления свыше 15,7 МПа (160 кгс/см2).

С помощью золотника 10 обеспечивается суммирование потоков трех насосов 18, 19 и 20 в различных сочетаниях, которые позволяют получить следующие значения подачи: 55, 73 и 110 л/мин. Внутри золотника установлен приоритетный клапан 24, торцовая часть которого в двух положениях суммирующего золотника соединена со сливом, а в третьем положении маслопроводом 23 — с полостью подъема регулятора 14.

Золотник 9 может занимать два положения: канал управления и торцовая полость золотника соединены со сливом (крайнее правое), масло по каналу управления поступает под золотник (крайнее левое). В первом случае масло от насоса 18 поступает в распределитель 1 или регулятор 14, во втором через сумматор 4—в выводы 12.

Через золотник 7 управляют потоком масла от насоса 19 (НШ-10Л-3). В нейтральном положении золотника масло от насоса поступает на слив или суммируется с потоком насоса 20. В рабочих положениях золотник не фиксируется. В этих положениях золотника масло от насоса 19 поступает к потребителю через выводы 6, оканчивающиеся полумуф-тами (Д—12 мм).

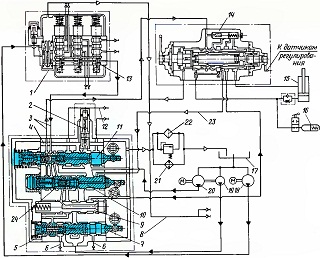

Рис. 140. Схема гидравлической системы отбора мощности (ГСОМ):
1 — распределитель Р 80; 2— предохранительный клапан суммарного потока; 3 — канал управлении перепускным клапаном; 4 — сумматор; 5 — предохранительный клапан насоса НШ-10; б — выводы насоса НШ-10; 7 —золотник управления насосом НШ-10; 8 — дренажный маслопровод; 9 — золотник компенсации потока; 10 — суммирующий золотник; II — золотник управления суммарным потоком; 12 — выводы суммарного потока; 13 — каналы золотников; 14 — силовой позиционный регулятор; 15 — гидроцилиндр; 16 — гидроаккумулятор; 17 — бак; 18 ~ основной насос НШ-32-3; 19 — насос НШ-10Л-3; 20 — насос НШ-32-3; 21 — радиатор; 22 — сливной фильтр; 23 — канал управления приоритетным клапаном; 24 — приоритетный клапан.

Сумматор. В нем имеются два предохранительных клапана 2 и 5, регулируемых на давление 17,6+,9в МПа (180+2° кгс/см2). Клапан 2 дифференциального типа, встроен в магистраль суммарного потока. Клапан 5 установлен в золотнике 7. Для отвода утечек в систему предусмотрен дренажный маслопровод 8.

Золотником 11 суммарного потока и золотником 7 управления потоком насоса 19 управляют с помощью рукояток 4 (рис. 141), расположенных в кабине трактора с левой стороны от сиденья водителя. Рукоятки связаны с золотниками сумматора через систему рычагов и тяг.

Положение суммирующего золотника 10 (см. рис. 140) изменяют

поворотом шестигранника 5 (см. рис. 141), расположенного на сумматоре, вокруг оси с помощью гаечного ключа (S=
= 12 мм). Положение, которое должен занимать золотник 10 (см. рис. 140), определяется в зависимости от подачи жидкости: I — 110, II — 73 и III — 55 л/мин.

Так как в процессе работы с конкретной машиной не возникает необходимости в изменении положения золотника, то для его переключения применен упрощенный привод.

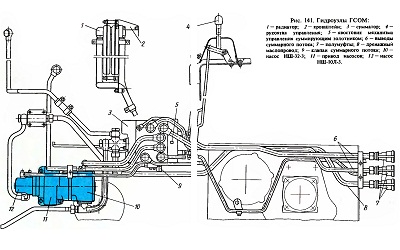

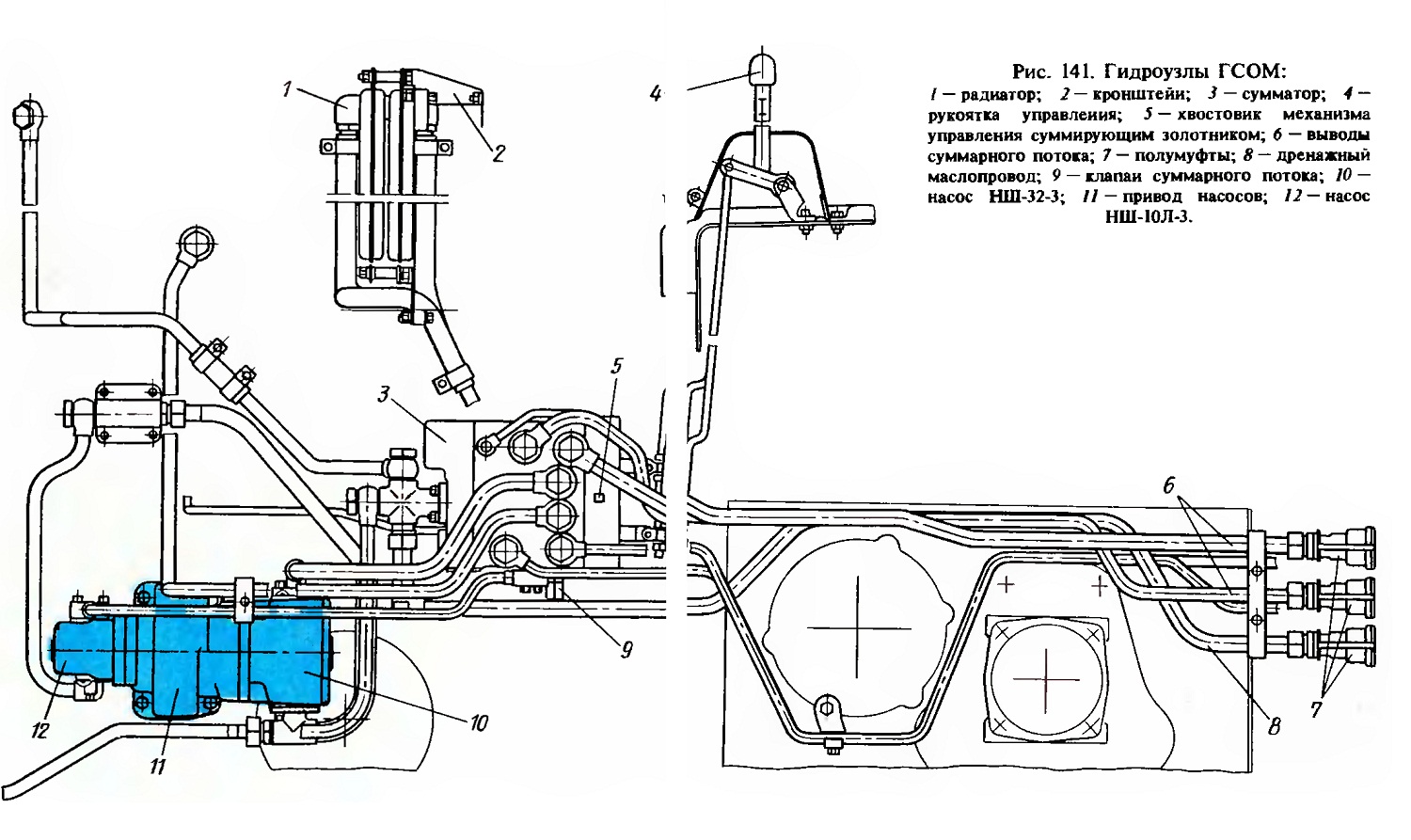

Рис. 141. Гидроузлы ГСОМ:
1 — радиатор; 2— кронштейн; 3 — сумматор; 4 — рукоятка управления; 5 — хвостовик механизма управления суммирующим золотником; б — выводы суммарного потока; 7 — полумуфты; 8 — дренажный маслопровод; 9 — клапан суммарного потока; 10 — насос НШ-32-3; 11 — привод насосов; 12 — насос НШ-10Л-З.


Радиатор 1 (рис. 141) ГСОМ состоит из двух масляных радиаторов, унифицированных с радиаторами дизеля Д-50 и установленных на специальных кронштейнах 2 перед водяным радиатором дизеля. Масло из сумматора 4 (см. рис. 140), распределителя 1, регулятора 14 и дренажной магистрали 8 параллельными потоками проходит через радиатор 21 и фильтр 22 в бак 17.




Схема управления сумматором показана на рисунках 142 и 143.

Включение ГСОМ в работу. Все операции выполняют в следующем порядке:

— суммирующий золотник 10 (см. рис. 141) поворотом шестигранника 5 на определенный угол устанавливают в положение, соответствующее необходимому потоку;

— золотник 11 (см. рис. 140) управления суммарным потоком включают рукояткой 4 в одно из рабочих положений. Рукоятка управления потоком от насоса 19 (НШ-10) в рабочем положении не фиксируется, и ее следует удерживать рукой. Использование потребителем (гидро-фицированной машиной) потока масла от насоса НШ-10 не зависит от положения суммирующего золотника 11, так как золотник 7 насоса НШ-10 — приоритетный в гидросистеме ГСОМ.

Основной насос 18 в первую очередь используют для управления гидронавесной системой трактора или на выводах распределителя 1 независимо от положения суммирующего золотника (т. е. распределитель и регулятор 14 имеют приоритет в использовании потока от основного насоса 18).

Первоочередность (приоритетность) в работе распределителя 1 обеспечивается наличием специальных каналов 13 в золотниках, через которые полость управления золотником 9 соединяется со сливом в рабочих положениях золотников распределителя.

При работе регулятора 14 полость управления золотника 9 со сливом связана через приоритетный клапан 24 (при установке рычага регулятора в положение «Подъем»).

Рис. 142. Схема управления рукоятками, выведенными на пульт управления кабины:
1 — подача рабочей жидкости в прямом направлении; 11 — подача рабочей жидкости в обратном направлении.

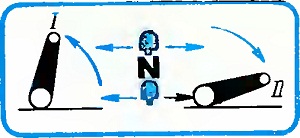

Рис. 143. Схема управления суммирующим золотником:
А — хвостовик суммирующего золотника (поз. 5 на рис. 141); I, II и III — суммирующие потоки.

Привод насосов ГСОМ представляет собой редуктор с шариковой муфтой включения. Шес-терня 1 (рис. 144) установлена на шлицах вала 2, смонтированного на двух шарикоподшипниках. Шестерня 1 входит в зацепление с шестерней вала привода насосов коробки передач.

В выключенном положении муфты 3 (крайнем правом) шестерня свободно вращается с валом 2 на шарикоподшипниках. Шарики 6 выходят из сферических гнезд втулок 4 и 5 под действием центробежных сил, размыкая их с валом 2 и шестерней 1.

Во включенном положении муфты 3 (крайнем левом) шарики 6 под действием выступов муфты утапливаются в сферические гнезда втулок 4 и 5, соединяя шестерню 1 через вал 2 со втулками. Вращение от шестерни 1 через вал 2 и втулки 4 и 5 передается на насосы НШ-10Л и НШ-32. Конструкция привода исключает радиальные усилия на хвостовики шестеренных насосов.

Переключают муфту 3 вилкой 7 через валик 8, зафиксированный в рабочих положениях пластиной 9 с помощью болта 10.

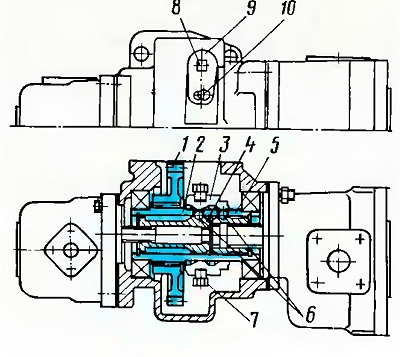

Рис. 144. Привод насосов ГСОМ:
1 — шестерня; 2 — вал; 3 — муфта; 4 — втулка насоса НШ-10; 5 —втулка иасоса НШ-32; б — шарики; 7 — вилка механизма включения; 8 — валик вилки механизма включения; 9 — пластина; 10 — болт.
