Соединительная головка тракторов МТЗ-100, МТЗ-102

Соединительная головка тракторов МТЗ-100, МТЗ-102

Соединительная головка предназначена для быстрого соединения и разъединения пневматических магистралей трактора и тормозов прицепов или сельскохозяйственных машин, агрегатируемых с трактором. Одна часть соединительной головки закреплена на правом заднем кронштейне кабины трактора, а другая —на агрегатируемой машине.

При соединении (разъединении) прицепа или машины трактор затормаживают стояночно-запасным тормозом для снижения давления воздуха в магистрали до нуля. Затем соединяют (разъединяют) головку

прицепа или машины с головкой пневматической магистрали трактора. После разъединения головки закрывают крышками 1 (рис. 136).

При соединении головки пневматической магистрали прицепа или машины ее стержень, отжимая обратный клапан 3 головки пневматической магистрали трактора, обеспечивает сообщение обеих магистралей. Резиновые уплотнения 2 соединительных головок плотно прижимаются одно к другому и предотвращают утечки сжатого воздуха.

При разрыве сцепки с трактором соединительные головки разъединяются, предотвращая повреждение шланга пневматической магистрали прицепа и обеспечивая автоматическое торможение отъединившегося прицепа. Обратный клапан 3 при этом (под действием сжатого воздуха и пружины 4) закрывается, предотвращая выход сжатого воздуха из пневматической магистрали трактора в атмосферу.

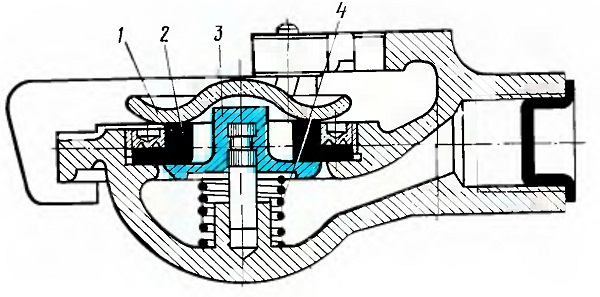

Рис. 136. Соединительная головка:
1 — пылезащитная крышка; 2 — уплотнительное кольцо; 3 — стержень обратного клапана; 4 — пружина.
