Смеситель сигналов датчиков регулирования тракторов МТЗ-100, МТЗ-102

Смеситель сигналов датчиков регулирования предназначен для получения одновременного действия сигналов от силового и позиционного датчиков и передачи их в виде единого (суммированного) сигнала на регулятор.

Смеситель расположен на крышке заднего моста трактора и состоит из корпуса 6 (рис. 94) шлицевого валика 4 с цилиндрическими хвостовиками, на игольчатых подшипниках которых установлены позиционный 1 и силовой 7 валики-рычаги, шарнирно связанные между собой коромыслом 5.

Суммирующий рычаг 3 по шлицам вала 4 перемещают рычагом 2, связанным тросами 12 (см. рис. 93) с рукояткой 11, расположенной на задней стенке правого пульта управления.

Узел смещения (детали 1, 3, 4, 5 и 7 —см. рис. 94) установлен на двух шарикоподшипниках 8, расположенных в крышках 9, и уплотнен самоподвижными манжетами 10.

Валик 4 постоянно связан с управляющим золотником регулятора 5 (см. рис. 93) тягой 3. Рычаг 1 (см. рис. 94) свободно посажен на валике 4 и тягой связан с поворотным рычагом, который служит датчиком позиционного регулирования. Пружина датчика 15 (см. рис. 93) силового регулирования связана рычагом 30 с рычагом 7 (см. рис. 94), свободно посаженным на валике 4. Рычаги 1 и 7 связаны между собой шарнирно через коромысло 5, взаимодействующее с поворотным суммирующим рычагом 3. Шлицевое соединение валика 4 с суммирующим рычагом 3 позволяет последнему совершать возвратнопоступательное перемещение между рычагами 1 и 7.

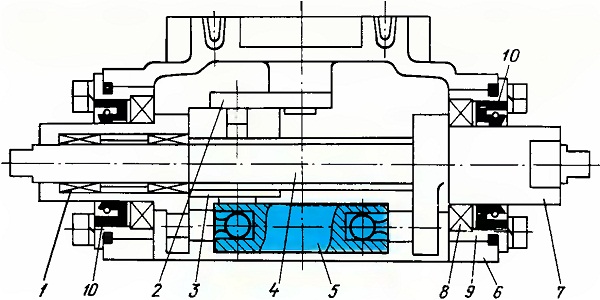

Рис. 94. Смеситель сигналов:
1 — позиционный рычаг; 2 — рычаг; 3 — суммирующий рычаг; 4 — валик; 5 —коромысло; 6 — корпус; 7 — силовой рычаг; 8 — подшипник; 9 — крышка; 10 — манжета.
