Гидроцилиндры тракторов МТЗ-100, МТЗ-102
Гидроцилиндры (силовые цилиндры) предназначены для подъема, опускания и
удержания в заданном положении навесного устройства с навешенной
сельскохозяйственной машиной, а также рабочих органов гидрофицированной
прицепной машины.
На тракторах МТЗ-100 и МТЗ-102 применены цилиндры двойного действия:
диаметром 125 мм (основной цилиндр Ц125Х 200-24) и диаметром 80 мм
(выносной — Ц80-3).
Цилиндр Ц125Х 200-24 установлен на крышке корпуса заднего моста и
состоит из следующих деталей: гайки 1 (рис. 88) штока; поршня 2; штока
3; гильзы 4 цилиндра; уплотнительных колец 6; упорного кольца 7; манжеты
8, поджимаемой пыльником и пластиной к крышке 5; маслопровода 9;
комплекта уплотнительных колец 10 поршня и уплотнительных колец 11.
Цилиндр Ц80-3 входит в комплект дополнительного оборудования,
прилагаемого к трактору (по требованию заказчика).

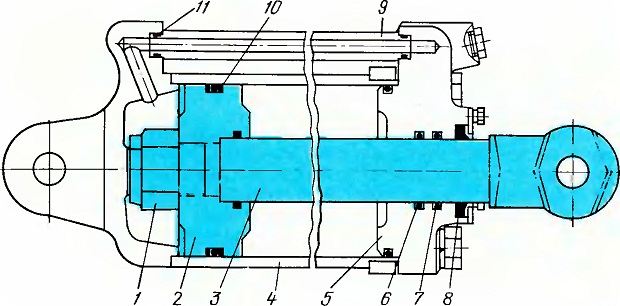

Рис. 88. Силовой цилиндр Ц-125 X 200-24:
1 — гайка штока; 2 — поршень; 3 — шток; 4 — гильза цилиндра; 5 — крышка;
6 — уплотнительное кольцо; 7 — упорное кольцо; 8 — манжета; 9 —
маслопровод; 10 — уплотнительное кольцо поршня; II — уплотнительное
кольцо маслопровода.
